Ausleger schwenkbar
Montageart Sensor Prozessanschluss Rückseite
A
 45 Montageart Sensor Prozessanschluss Rückseite
A Montage am Ausleger mit Wandhalter
B Montage am Ausleger mit Montageständer
1 Ausleger
2 Wandhalter
3 Montageständer
Ausleger (kurz) schwenkbar, Sensor Prozessanschluss Rückseite
75 (2.9)

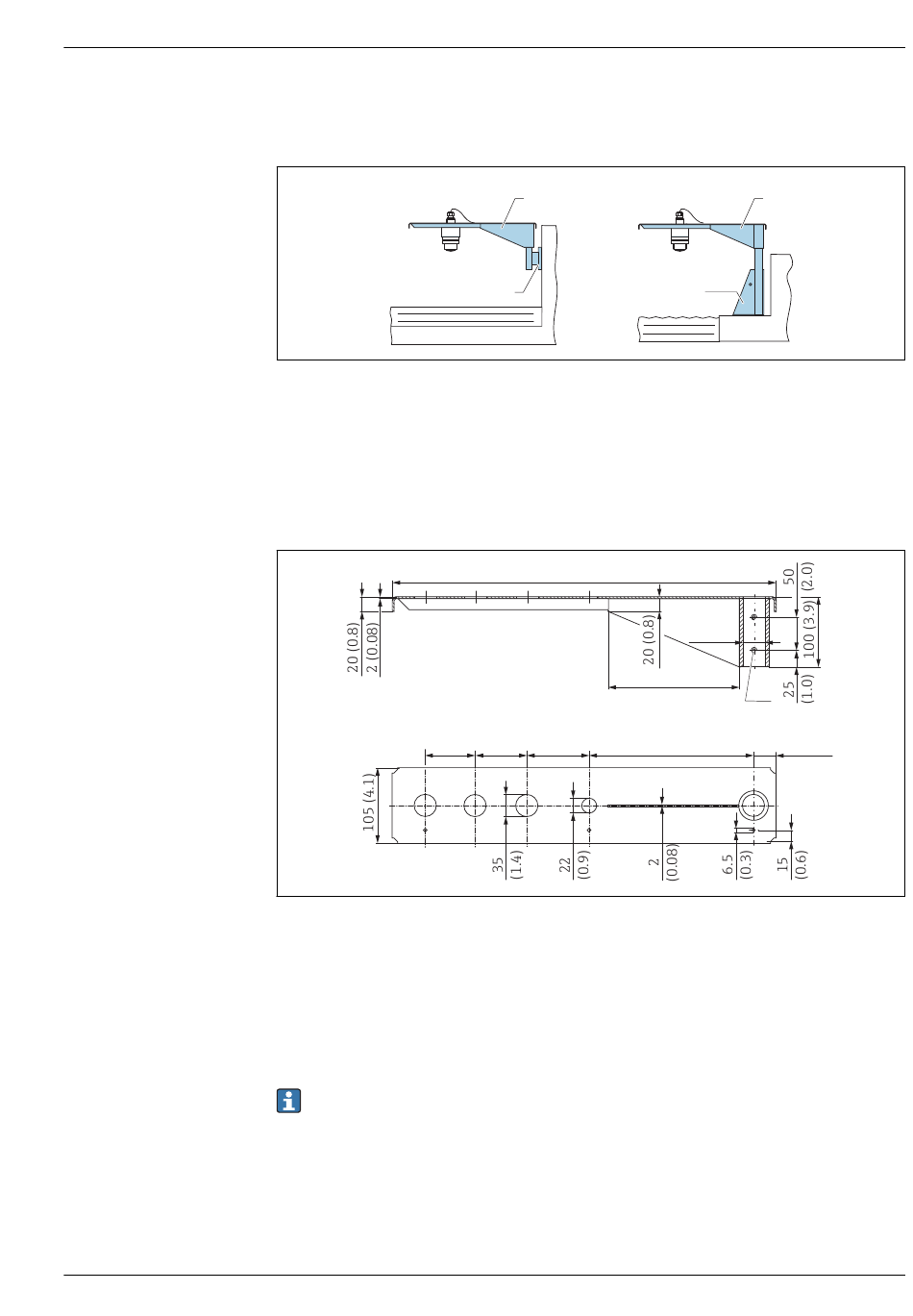

 46 Abmessungen Ausleger (kurz) schwenkbar für Sensor Prozessanschluss Rückseite. Maßeinheit mm (in)
Gewicht:
2,1 kg (4,63 lb)
Material
316L (1.4404)
Bestellnummer
71452315
• 35 mm (1,38 in) Öffnungen für alle rückseitigen Anschlüsse G 1" oder MNPT 1"
• 22 mm (0,87 in) Öffnung kann für einen beliebigen zusätzlichen Sensor verwendet werden
• Feststellschrauben sind im Lieferumfang enthalten
1
2
585 (23)
200 (7.87)
75 (2.9) 100 (3.9)
B
1
3
35 (1.4)
M8
250 (9.84)
35 (1.4)
A0028885
A0037806
