Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den
halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenke-
gels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel α und Distanz D.
40 mm (1,5 in) Antenne, α 30 °
W = D × 0,54
40 mm (1,5 in) Antenne mit Überflutungsschutzhülse, α 12 °
W = D × 0,21
80 mm (3 in) Antenne mit oder ohne Überflutungsschutzhülse, α 12 °
W = D × 0,21
Messung in Kunststoffbehältern

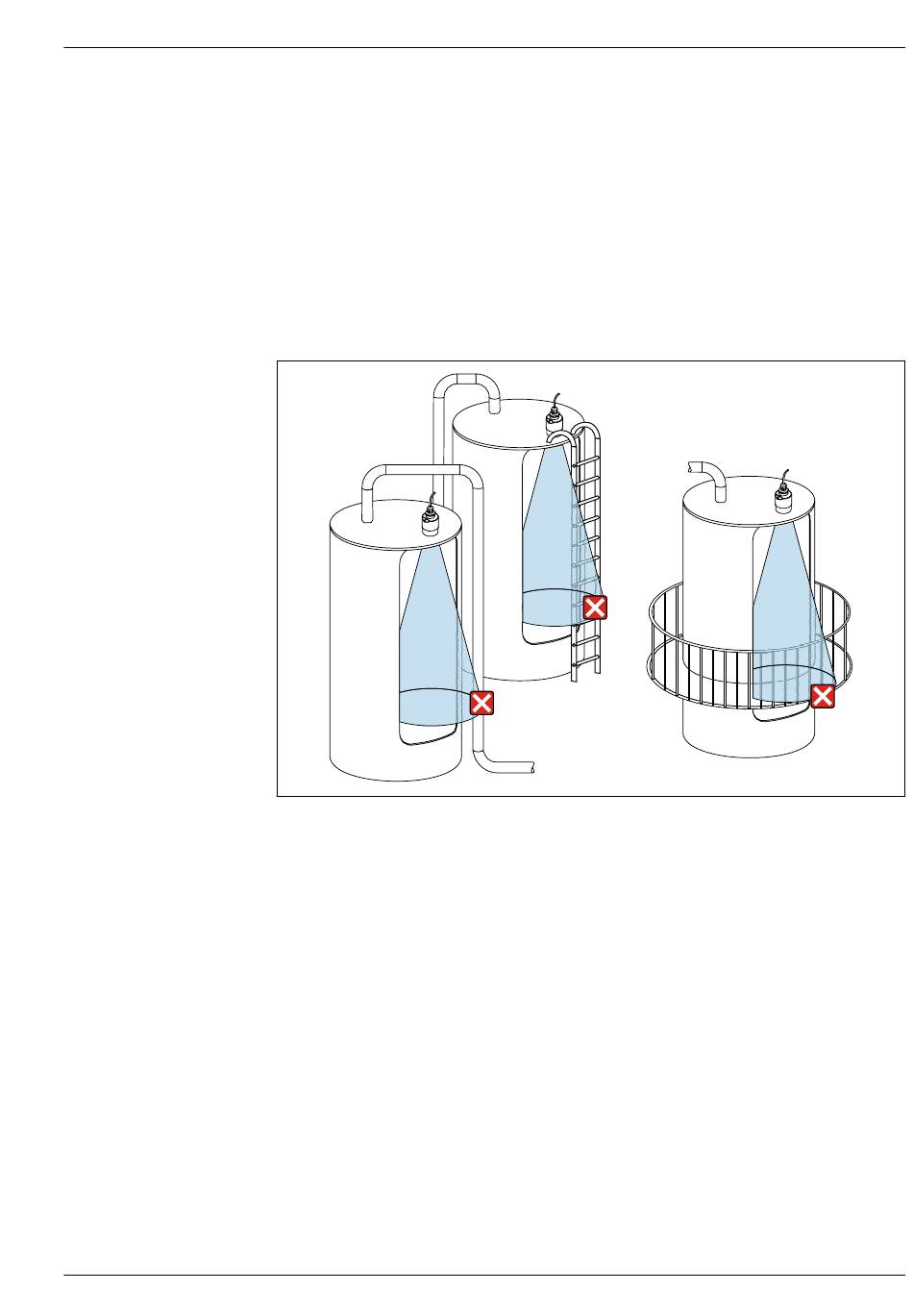

 15 Messung im Kunststoffbehälter mit metallischem, aussenliegenden Störer
1 Leitung, Rohre
2 Leiter
3 Roste, Geländer
Besteht die Außenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mik-
rowellen auch von aussenliegenden Störern reflektiert werden.
Störer aus leitfähigen Material im Strahlenkegel vermeiden (Berechnung der Kegelweite siehe
Abstrahlwinkel).
Für weitere Informationen: Hersteller kontaktieren.
Wetterschutzhaube
Bei Einsatz im Freien wird die Verwendung einer Wetterschutzhaube empfohlen.
Die Wetterschutzhaube kann als Zubehör oder zusammen mit dem Gerät über die Produktstruktur
"Zubehör beigelegt" bestellt werden.
2
1
3
A0029540
