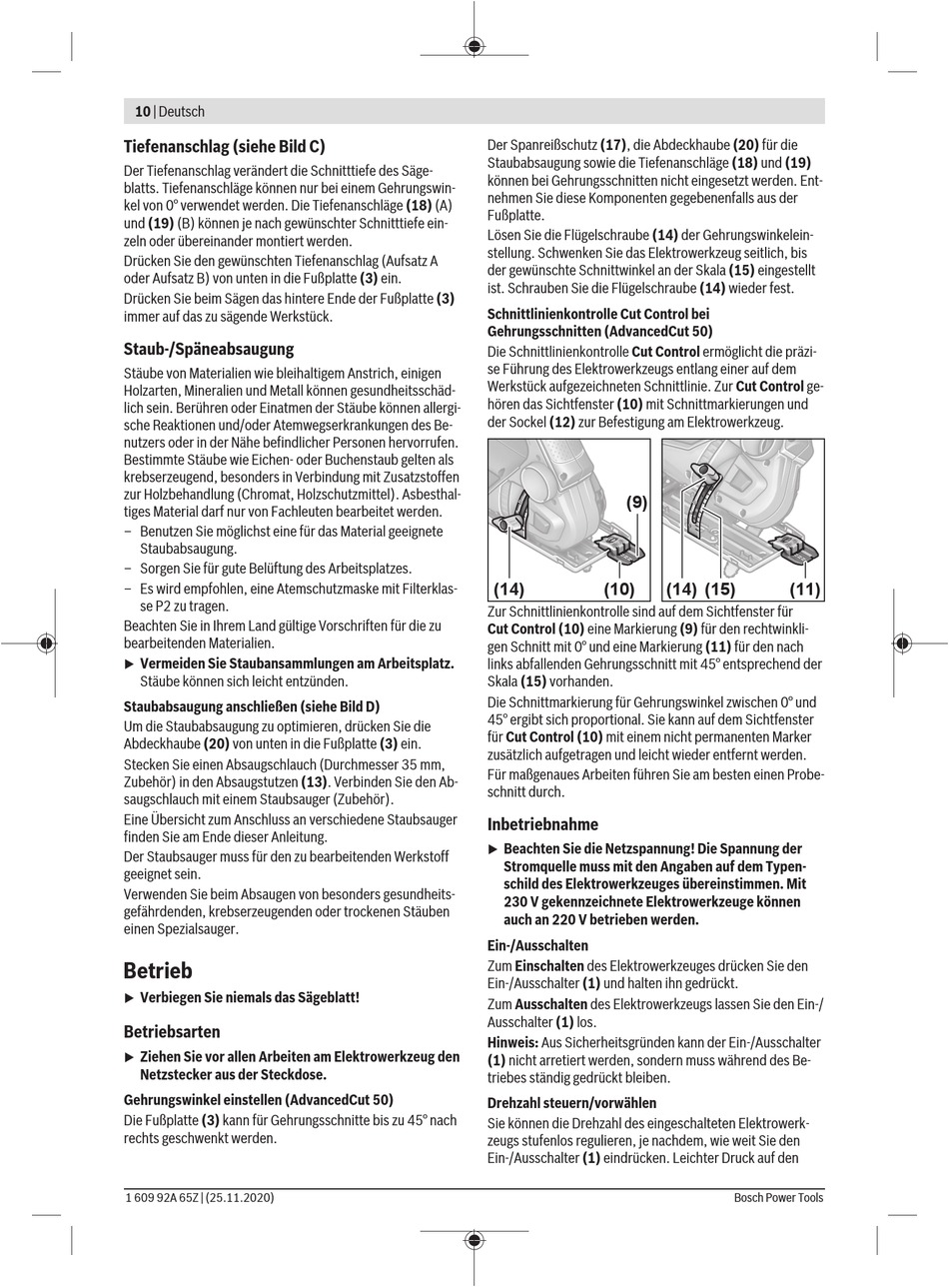

10 | Deutsch
Tiefenanschlag (siehe Bild C)
Der Tiefenanschlag verändert die Schnitttiefe des Säge-
blatts. Tiefenanschläge können nur bei einem Gehrungswin-
kel von 0° verwendet werden. Die Tiefenanschläge (18) (A)
und (19) (B) können je nach gewünschter Schnitttiefe ein-
zeln oder übereinander montiert werden.
Drücken Sie den gewünschten Tiefenanschlag (Aufsatz A
oder Aufsatz B) von unten in die Fußplatte (3) ein.
Drücken Sie beim Sägen das hintere Ende der Fußplatte (3)
immer auf das zu sägende Werkstück.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschäd-
lich sein. Berühren oder Einatmen der Stäube können allergi-
sche Reaktionen und/oder Atemwegserkrankungen des Be-
nutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen
zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-
tiges Material darf nur von Fachleuten bearbeitet werden.
– Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-
se P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
u
Stäube können sich leicht entzünden.
Staubabsaugung anschließen (siehe Bild D)
Um die Staubabsaugung zu optimieren, drücken Sie die
Abdeckhaube (20) von unten in die Fußplatte (3) ein.
Stecken Sie einen Absaugschlauch (Durchmesser 35 mm,
Zubehör) in den Absaugstutzen (13). Verbinden Sie den Ab-
saugschlauch mit einem Staubsauger (Zubehör).
Eine Übersicht zum Anschluss an verschiedene Staubsauger
finden Sie am Ende dieser Anleitung.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.
Betrieb
Verbiegen Sie niemals das Sägeblatt!
u

Betriebsarten

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Gehrungswinkel einstellen (AdvancedCut 50)
Die Fußplatte (3) kann für Gehrungsschnitte bis zu 45° nach
rechts geschwenkt werden.
1 609 92A 65Z | (25.11.2020)
Der Spanreißschutz (17), die Abdeckhaube (20) für die
Staubabsaugung sowie die Tiefenanschläge (18) und (19)
können bei Gehrungsschnitten nicht eingesetzt werden. Ent-
nehmen Sie diese Komponenten gegebenenfalls aus der
Fußplatte.
Lösen Sie die Flügelschraube (14) der Gehrungswinkelein-
stellung. Schwenken Sie das Elektrowerkzeug seitlich, bis
der gewünschte Schnittwinkel an der Skala (15) eingestellt
ist. Schrauben Sie die Flügelschraube (14) wieder fest.
Schnittlinienkontrolle Cut Control bei
Gehrungsschnitten (AdvancedCut 50)
Die Schnittlinienkontrolle Cut Control ermöglicht die präzi-
se Führung des Elektrowerkzeugs entlang einer auf dem
Werkstück aufgezeichneten Schnittlinie. Zur Cut Control ge-
hören das Sichtfenster (10) mit Schnittmarkierungen und
der Sockel (12) zur Befestigung am Elektrowerkzeug.
(9)
(14) (10) (14) (15)
Zur Schnittlinienkontrolle sind auf dem Sichtfenster für
Cut Control (10) eine Markierung (9) für den rechtwinkli-
gen Schnitt mit 0° und eine Markierung (11) für den nach
links abfallenden Gehrungsschnitt mit 45° entsprechend der
Skala (15) vorhanden.
Die Schnittmarkierung für Gehrungswinkel zwischen 0° und
45° ergibt sich proportional. Sie kann auf dem Sichtfenster
für Cut Control (10) mit einem nicht permanenten Marker
zusätzlich aufgetragen und leicht wieder entfernt werden.
Für maßgenaues Arbeiten führen Sie am besten einen Probe-
schnitt durch.
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der
u
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Ein-/Ausschalten
Zum Einschalten des Elektrowerkzeuges drücken Sie den
Ein-/Ausschalter (1) und halten ihn gedrückt.
Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/
Ausschalter (1) los.
Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter
(1) nicht arretiert werden, sondern muss während des Be-
triebes ständig gedrückt bleiben.
Drehzahl steuern/vorwählen
Sie können die Drehzahl des eingeschalteten Elektrowerk-
zeugs stufenlos regulieren, je nachdem, wie weit Sie den
Ein-/Ausschalter (1) eindrücken. Leichter Druck auf den
(11)
