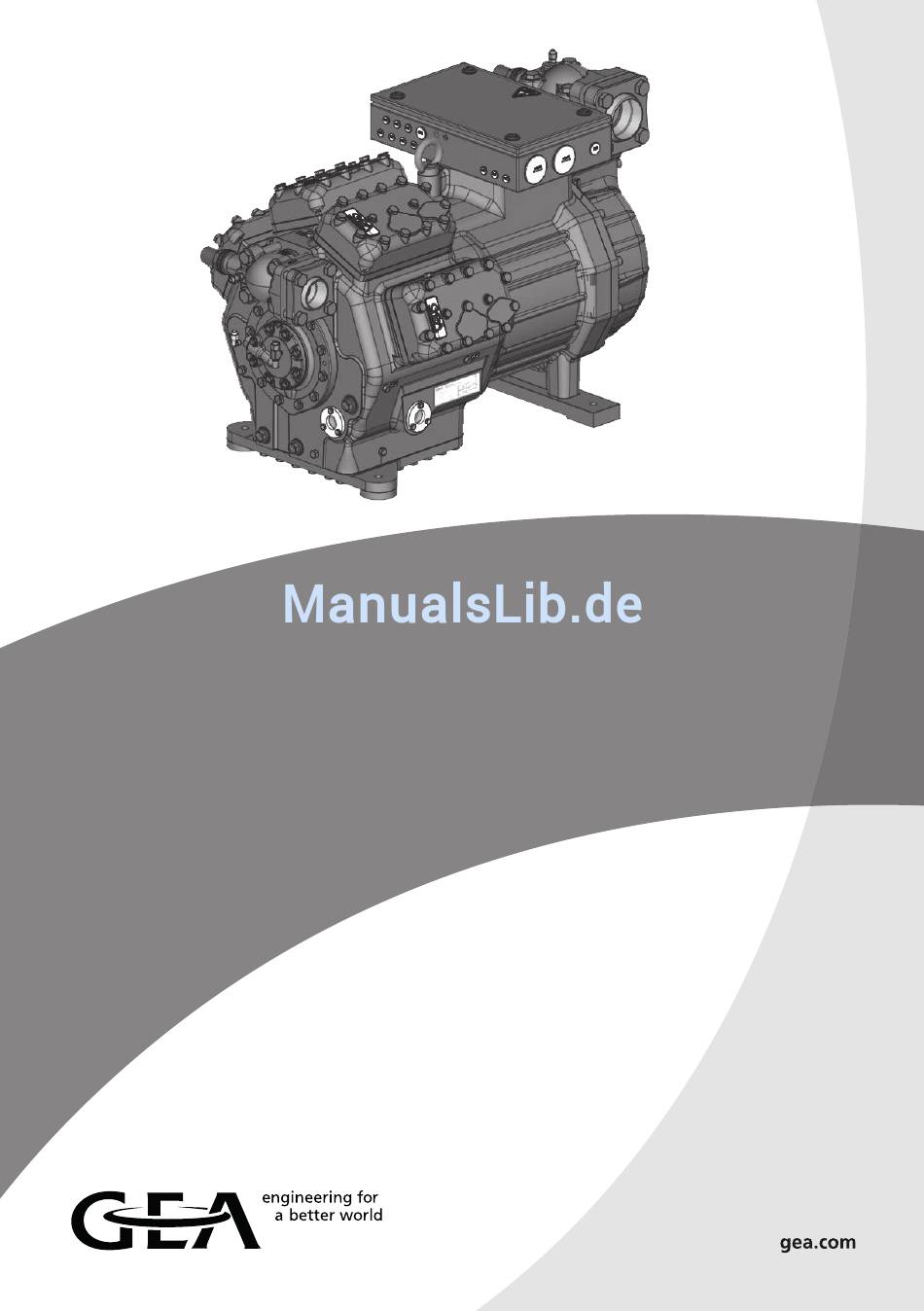

- Seite 1 GEA Compressor HG88e Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione Руководство по монтажу...
- Seite 3 GEA Compressor HG88e Montageanleitung 96260-06.2016-D Originalanleitung HG88e/2735-4 HG88e/2735-4 S HG88e/3235-4 HG88e/3235-4 S HGX88e/2735-4 HGX88e/2735-4 S HGX88e/3235-4 HGX88e/3235-4 S...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Anlaufentlastung (extern) 4.6 Verlegen von Saug- und Druckleitung 4.7 Bedienen der Absperrventile... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA hergestellten Standardversion beschrieben. GEA Kältemittelverdichter sind für den Einbau in eine Maschine be- stimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -,97/23/EG - Druckgeräterichtlinie -). -
Seite 8: Produktbeschreibung

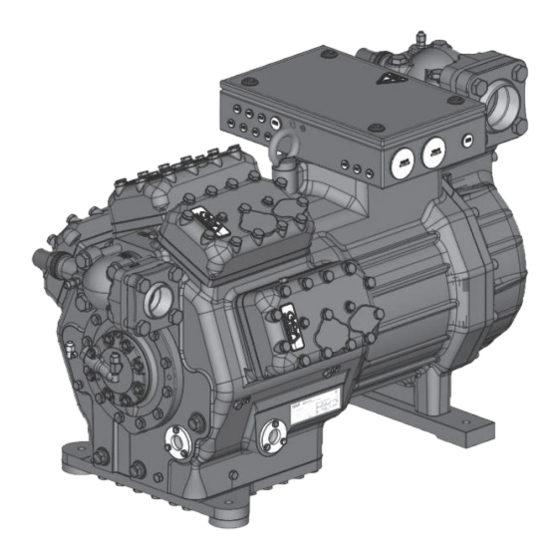

2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Achtzylinder-Hubkolbenverdichter mit sauggasgekühltem Antriebsmotor. • Der aus dem Verdampfer angesaugte Kältemittelstrom wird über den Motor geleitet und sorgt für besonders intensive Kühlung. Damit kann der Motor speziell bei hoher Belastung auf einem relativ niedrigen Temperaturniveau gehalten werden. Saugab- Klemmenkasten sperrventil... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany Y/YY HGX88e/3235-4 AW09529A047 Y/YY 135,0 A 551A 475A IP 65 SE 55 Abb. 2 Typbezeichnung Spannung, Schaltung, Frequenz Maschinennummer Nenndrehzahl 50 Hz Ausführungsschlüssel Hubvolumen maximaler Betriebsstrom 10 Spannung, Schaltung, Frequenz... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C, R407F • (H)FCKW / (H)CFC: R22 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C, R407F FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. - Seite 11 R134a R407C 3 | Einsatzbereiche t (°C) t (°C) Verdampfungstemperatur (°C) R134a Verflüssigungstemperatur (°C) <20K Sauggasüberhitzung (K) t +20°C Sauggastemperatur (°C) t +20°C R407C t (°C) 12,5 Abb. 4 R407C t (°C) R407F t (°C) Uneingeschränkter Anwendungsbereich t (°C) t (°C) <20K Zusatzkühlung oder reduzierte Sauggastemperatur...
- Seite 12 t (°C) t (°C) R407F 3 | Einsatzbereiche <20K t (°C) t (°C) <20K <20K t +20°C t +20°C t (°C) 12,5 <20K t +20°C t +20°C t (°C) 12,5 R404A/R507 Abb. 7 t (°C) R404A/R507 t (°C) R404A/R507 <20K t +20°C t (°C) <20K...
-
Seite 13: Montage Verdichter
4 | Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver- dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver- dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung... -
Seite 14: Rohranschlüsse
4 | Montage Verdichter 4.3 Rohranschlüsse ACHTUNG Beschädigungen möglich. Durch Überhitzung können Schäden am Ventil auftreten. Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil. Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu verhindern. Der Druckanschluß kann mit einem Zwischenadapter (Zubehör) nach oben verlegt werden. -
Seite 15: Verlegen Von Saug- Und Druckleitung
4 | Montage Verdichter Magnetventil deaktiviert Rückschlagventil offen Abb. 17 Wichtig: Die Anlaufentlastung darf nur während der Anlaufphase wirksam sein. Magnetventil und Rückschlagventil regelmäßig auf Dichtheit prüfen. Zusätzlich empfehlen wir die Verwendung eines Wärmeschutzthermostates in der Druckseite des Verdichters. Er schützt den Verdichter gegen thermische Überlastung. Den Wärmeschutz- thermostat in Reihe in der Sicherheitskette der Steuerleitung anschließen, um gegebenenfalls den Verdichter auszuschalten. -
Seite 16: Bedienen Der Absperrventile
4 | Montage Verdichter 4.7 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb. -
Seite 17: Elektrischer Anschluss
5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. INFO Schließen Sie den Verdichtermotor gemäß... -
Seite 18: Serienmotor, Ausführung Für Direkt- Oder Teilwicklungsstart
5 | Elektrischer Anschluss 5.2 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten Y/YY Y/YY Verdichter mit dieser Kennzeichnung sind für den Direkt- oder Teilwicklungsstart geeignet. Die Motorwicklung ist in zwei Teile unterteilt: Teilwicklung 1 = 50% und Teilwicklung 2 = 50%. Diese Wicklungsaufteilung bewirkt beim Teilwicklungsstart eine Anlaufstromreduzierung auf ca. - Seite 19 INFO Bei Wicklungsprüfung mit Widerstandsmeßgerät beachten - st der Motor für den Direktstart bei Teilwicklung 1 und Teilwicklung 2 sind beim HG88e intern verschaltet. seitig ist der Motor für den Direktstart bei annung geschaltet. Für den Stern- rer Spannung geschaltet. Für den Stern-...
-
Seite 20: Prinzipschaltplan Für Teilwicklungsstart Mit Serienmotor
5.3 Prinzipschaltplan für Teilwicklungsstart mit Serienmotor FC1.2 FC1.1 I=33% I=66% I> I> I> I> I> I> FC1.1 FC1.2 X SS B1 B2 /YYY OG OG INT69 Anschlußkasten Verdichter Abb. 23 Öldifferenzdruckwächter Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat) Kaltleiter (PTC-Fühler) Motorwicklung BT2.X Wärmeschutzhtermostat Ölsumpfheizung Verdichtermotor FC1.1 Motorschutzschalter (Teilwicklung 1) - Seite 21 L1.1 L2.1 L3.1 L1.2 P> P-Öl FC1.2 Motorschutzschalter (Teilwicklung 2) Sicherung Steuerstromkreis Verzögerungsrelais max. 1s 5HG76e.8 Hauptschalter 5HGZ76e.7 5HG76e.8 Netzschütz (Teilwicklung 1) 5HGZ76e.7 Netzschütz (Teilwicklung 2) 6HG76e.7 Schalter Steuerspannung Klemmenleiste Schaltschrank PW MP10 BOCK COMPRESSORS 6HG76e...
-
Seite 22: Sondermotor: Ausführung Für Direkt- Oder Stern-Dreieck-Start
5 | Elektrischer Anschluss 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Start 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Start ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil (Zubehör) erforderlich. (Zubehör) erforderlich. Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten ∆... - Seite 23 5 | Elektrischer Anschluss ∆ Stern-Dreieck-Start ist nur im Spannungsbereich (230 V) möglich. Beispiel: ∆ 230 V 400 V Y nur Direktstart Direktstart Stern-Dreieck-Start Werkseitig ist der Motor für den Direktstart bei höherer Spannung geschaltet. Für den Stern-Dreieck-Start bei niederer Spannung sind die Brücken zu entfernen.
-
Seite 24: Schaltplan Für Stern-Dreieck-Start 230 V ∆ / 400 V Y
5.5 Schaltplan für Stern-Dreieck-Start 230 V ∆ / 400 V Y FC1.2 FC1.1 I> I> I> I> I> I> FC1.1 FC1.2 X SS B1 B2 ˜ OG OG INT69 Anschlußkasten Verdichter BT2 BT2 Abb. 24 Öldifferenzdruckwächter Hochdrucksicherheitswächter BT2.X Wärmeschutzthermostat Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat) Ölsumpfheizung Verdichtermotor... - Seite 25 L1.1 L2.1 L3.1 L1.2 P> P-Öl Sicherung Steuerstromkreis Zeitrelais für Schützumschaltung Hauptschalter 6HG76e.7 6HG76e.8 Netzschütz ∆ 5HG76e.8 -Schütz 5HGZ76e.7 Y-Schütz 6HG76e.7 Schalter Steuerspannung Klemmenleiste Schaltschrank D/S MP10 BOCK COMPRESSORS 6HG76e...
-
Seite 26: Elektronisches Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.6 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechung der Versorgungsspannung aufgehoben wird. -
Seite 27: Funktionsprüfung Des Auslösegerätes Int69 G
5 | Elektrischer Anschluss 5.8 Funktionsprüfung des Auslösegerätes INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. Relais Stellung INT69 G Gerätezustand Relais Stellung Ausgeschalteter Zustand 11-12 INT69 G einschalten 11-14 B2 12 14 11 PTC Stecker abziehen... -
Seite 28: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Presso- state zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. -
Seite 29: Kältemittelfüllung
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeotrope Kältemittelgemische grundsätzlich nur flüssig in die Kälteanlage befüllt werden. -
Seite 30: Anschluss Ölspiegelregulator
6 | Inbetriebnahme 6.8 Anschluss Ölspiegelregulator Bei Verbundschaltungen von mehreren Verdichtern haben sich Ölstandsreguliersysteme bewährt. Für die Montage eines Ölspiegelregulators ist der Anschluss „O“ vorgesehen (siehe Maßzeichnung). Alle gängigen Ölspiegelregulatoren von AC&R, ESK, Carly sowie das elektronische Ölstandsregulie- rungssystem OM3 TraxOil von Alco können direkt ohne Adapter angeschlossen werden (s. Abb.26). Ein Schauglas am Ölspiegelregulator ist nicht erforderlich. -
Seite 31: Ersatzteilempfehlung
80116 BS Ölsumpfheizung (220-240 V) 80237 Verwenden Sie nur Original GEA Ersatzteile! 7.4 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. -
Seite 32: Zubehör
8| Zubehör 8.1 Leistungsregulierung ACHTUNG Bei ab Werk montiertem Leistungsregler muss das Steuerteil (Pilotventil) nachträglich vom Kunden montiert und angeschlossen werden. Wird das Steuerteil nicht angeschlossen, ist die Zylinder- bank dauerhaft abgeschaltet. Es drohen Verdichterschäden! LR 1 LR 2 LR 3 Abdeckung Auslieferungszustand (ab Werk): Abb. - Seite 33 Elektrische Ansteuerung des Magnetventils: Stromlos geöffnet, (entspricht 100 % Verdichterleistung). Zubehörteile sind bei entsprechender Bestellung werkseitig bereits vormontiert. Eine Nachrüstung ist unter Beachtung der den Bausätzen beigelegten Sicherheitshinweisen und Reparaturanleitungen möglich. Weitere Informationen zu Einsatz, Betrieb, Wartung und Instandhaltung der Baugruppen ent- nehmen Sie den Druckschriften oder finden sie im Internet unter www.gea.com...
-
Seite 34: Technische Daten
9| Technische Daten Ölfüllung Gewicht 380-420 V Y/YY - 3 - 50 Hz PW 440-480 V Y/YY - 3 - 60 Hz PW PW = Part Winding Wicklungsverhältnis : 50% / 50% Zylinderzahl... -
Seite 35: Maße Und Anschlüsse
The reproduction, distribution and utilization of this be held liable for the document as well as the communication of its rights reserved in the event GEA Bock GmbH - Benzstraße 7 - 72636 F contents to others without express authorization is Maß Dimension Passung / Clearance Zust. - Seite 36 10| Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 9 Druckleitung Anschluss Saugseite, nicht absperrbar 8 “ NPTF Anschluss Saugseite, absperrbar 16 “ UNF Anschluss Saugseite, nicht absperrbar 4 “ NPTF Anschluss Druckseite, nicht absperrbar 8 “ NPTF Anschluss Druckseite, absperrbar 16 “ UNF Anschluss Öldrucksicherheitsschalter OIL 16 “...
-
Seite 37: Einbauerklärung
(gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HG88e den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte harmonisierte Norm: EN 12693:2008 und den entsprechenden referenzierten Normen Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt... -
Seite 38: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstech- nik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com... - Seite 40 Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX ®...
