Inbetriebnahme

9. Inbetriebnahme
9.1. Mindestprüfungen
Nachdem das Heizgerät vollständig montiert und an-
geschlossen ist, können Sie nun seine einwandfreie
Funktion überprüfen.
Die folgenden Mindestprüfungen müssen durchge-
führt werden:
Isolationsprüfung mit einer Spannung von minde-
stens 500 V. Der Isolationswiderstand muss min-
destens 0,5 MΩ aufweisen.
Messung der Leistungsaufnahme.
Alternativ kann auch eine Kaltwiderstandsmes-
sung durchgeführt werden.
9.2. Erneute Installation
Wenn ein Gerät, das bereits in Betrieb war, demontiert
und an einem anderen Ort aufgestellt wird, müssen
vor dem Heizbetrieb erneut sämtliche Inbetriebnah-
meprüfungen durchgeführt werden.
Bei der ersten Aufladung des Speicherheizgerätes
nach der Montage muss der gesamte Prozess, begin-
nend mit dem Kaltzustand (Raumtemperatur) bis zur
Abschaltung des Ladereglers, von einem qualifizier-
ten Fachmann überwacht werden.
Die dabei vom Heizgerät aufgenommene Energie-
menge in kWh ermitteln. Diese darf nicht mehr als
125% der auf dem Typenschild angegebenen Nenn-
aufladung sein.
HINWEIS
Bei der Montage prüfen, ob die Wärmedämmung
während des Transports nicht beschädigt wurde.
Beschädigte Wärmedämmung muss durch ein identi-
sches Teil ersetzt werden, bevor das Heizgerät erneut
verwendet wird!
9.3. Installateur-Menü
Die Inbetriebnahme des Speicherheizgerätes durch
den Fachmann erfolgt über das Installateur-Menü.
Zunächst müssen dabei folgende Eingaben erfolgen:
Aktuelle Uhrzeit, Datum
DST = Sommer/Winter-Zeitwechsel,
Tastenton Ein/Aus.
Nach Eingabe erscheint das Benutzer-Grundmenü
Werkseitig sind die unten aufgeführten Timer-Zeiten
vorgegeben. Diese können jederzeit angepasst wer-
den.
Komfort 1 Komfort 2
06:30 - 11:00 -
09:30 Uhr 13:00 Uhr
www.dimplex.eu
Komfort 3 Komfort 4
15:00 - 18:00 -
17:00 Uhr 21:00 Uhr
Nachfolgend beschriebene Funktionen sind im Installa-
teur-Menü einzustellen.
Nr. Funktion
Zentrale Auflade-
P9
steuerung
Externer Raum-
P10
temperaturregler
P11 Zusatzheizung
P12 Freigabe-Signal
P13 Freigabe manuell
Störverhalten bei
P14 fehlendem Aufla-
desteuersignal.
Installateur-Menü aufrufen
Taste Menü gedrückt halten. Die Anzeige wechselt
zunächst in das Menü AUFLADUNG. Taste weiter ge-
drückt halten (insgesamt ca. 3 Sekunden). Die An-
zeige wechselt zum Hauptmenü.
P9 - Betrieb an zentraler Aufladesteuerung
HINWEIS
Keine Einstellung erforderlich, wenn das Gerät ohne
zentrale Aufladesteuerung betrieben wird.

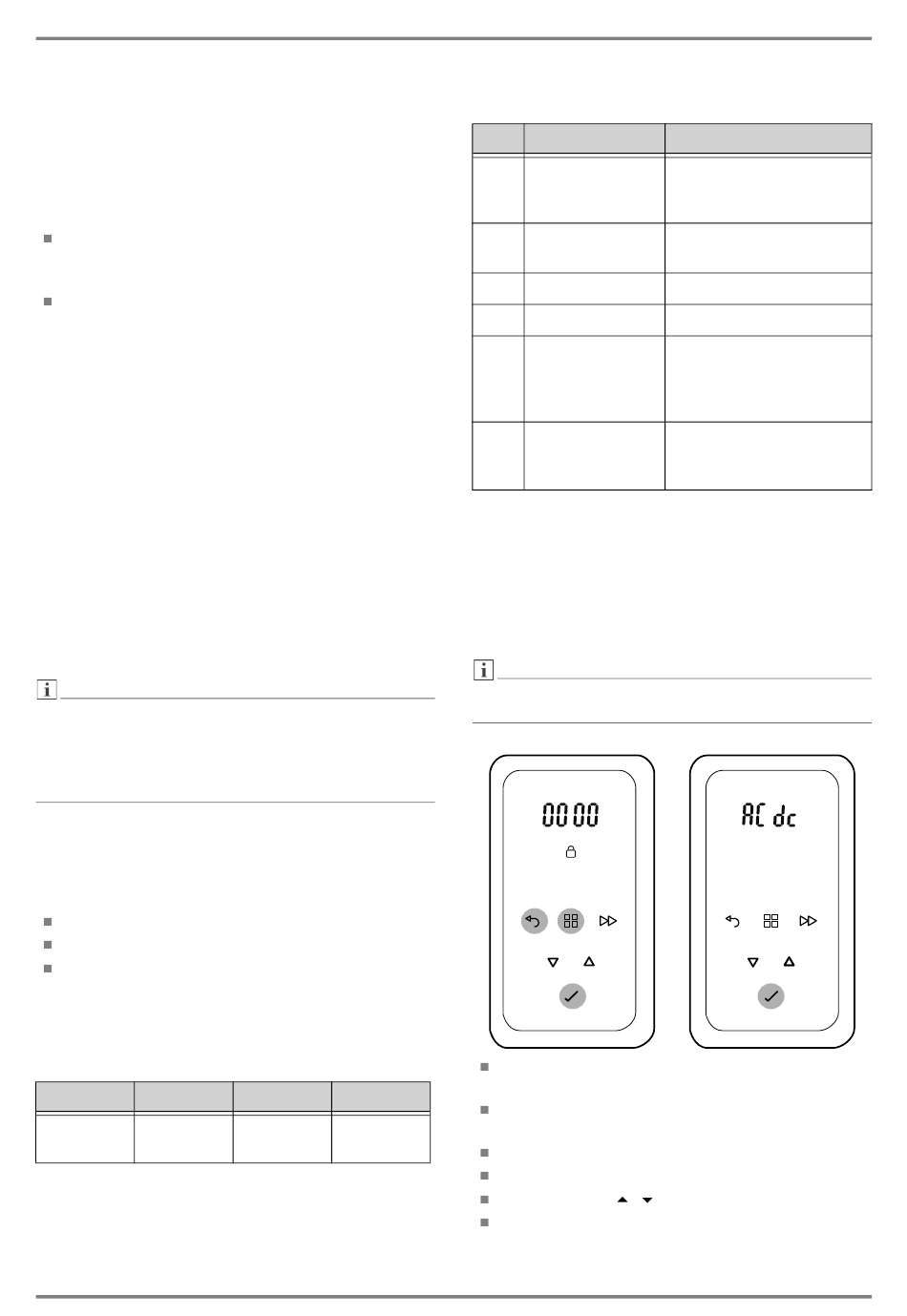

Taste MENÜ, ENTER und ZURÜCK ca. drei Sekun-
den lang gedrückt halten. PIN-Code 0000 blinkt.
PIN Code vier mal mit Taste ENTER bestätigen.
Anzeige P9 blinkt.
Anzeige P9 auswählen. P9 blinkt.
Taste ENTER drücken. OFF blinkt.
Mit den Tasten
Taste ENTER drücken. Anzeige DC blinkt.
2007/A
Deutsch
Erläuterung
Ja/Nein,
Falls ja: AC/DC,
Falls AC: ED in Prozent
Ja/Nein
Ja/Nein
aktuell ohne Funktion
Zeitfenster festlegen für
manuelle Freigabe.
Siehe "P12 - Freigabe-
Signal" auf Seite 21.
100% oder 0% Ladung bei
fehlenden Signal
ON auswählen. ON blinkt.
DE-19
