PCAN-Router Pro – Benutzerhandbuch
5.7.2
Wake-Up per CAN
Hinweis: Diese Funktion steht nur zur Verfügung, wenn für den
verwendeten CAN-Kanal ein CAN-Transceivermodul mit Wake-
Up-Funktion eingesetzt ist. Dies ist bei der Standardausstattung
für alle CAN-Kanäle der Fall.
Wird auf einem CAN-Kanal eine Nachricht empfangen, schaltet sich
der PCAN-Router Pro ein. Diese CAN-Nachricht und alle weiteren,
die innerhalb der Wake-Up-Zeit von 165 ms eintreffen, werden nicht
vom PCAN-Router Pro verarbeitet.
5.7.3
Wake-Up extern durch High-Pegel
An den Anschlüssen CAN 3 und CAN 4 kann jeweils über Pin 4 ein
High-Pegel (mindestens 4,5 V) angelegt werden, um den PCAN-
Router Pro einzuschalten.

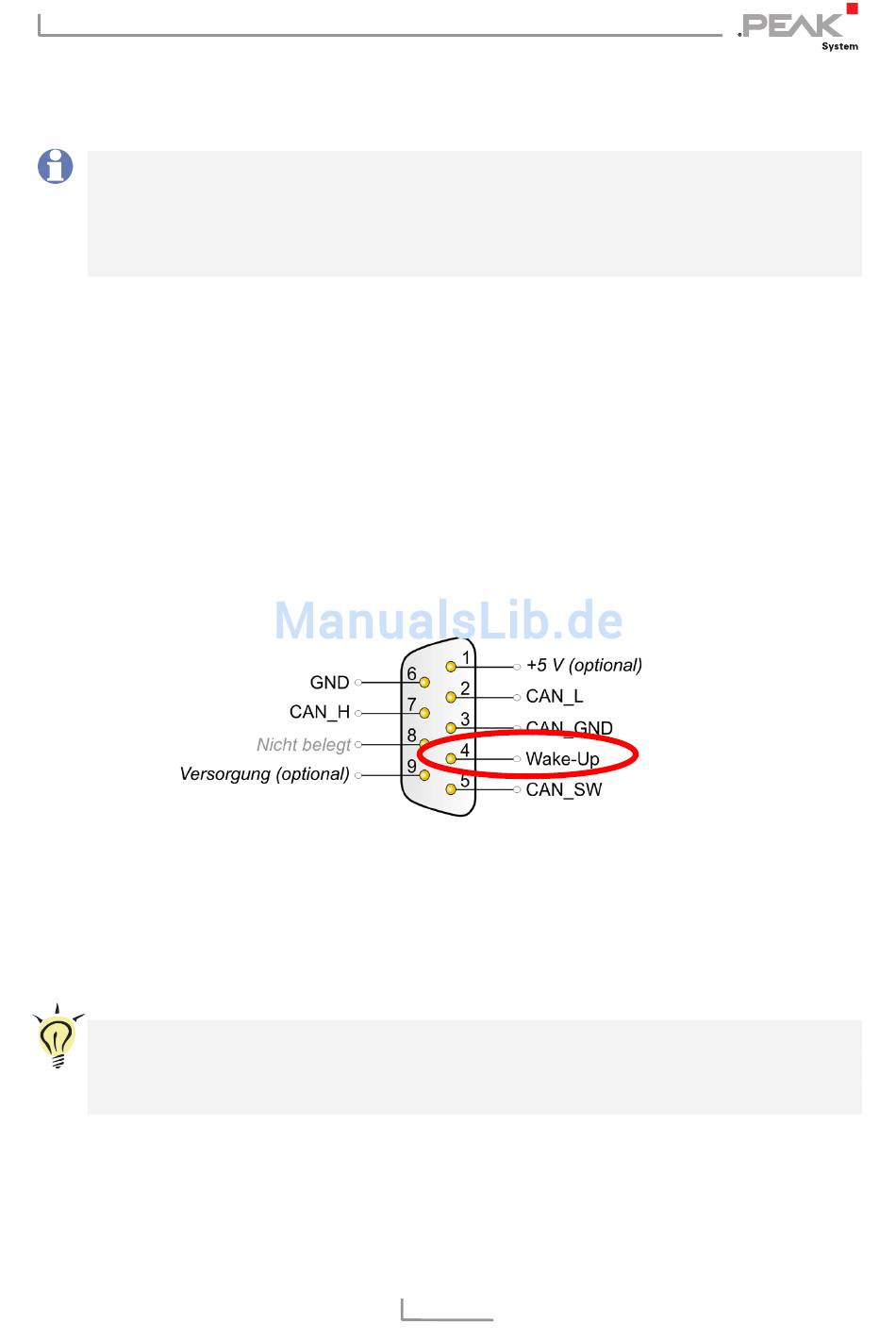

Wake-Up-Pin 4 an den Anschlüssen CAN 3 und CAN 4
Ein externes Wake-Up-Signal ist erforderlich, falls kein CAN-Trans-
ceivermodul mit Wake-Up-Funktion im PCAN-Router Pro vorhanden
ist.
Tipp: Mögliche externe Wake-Up-Signale sind die Spannungs-
versorgung des PCAN-Router Pro oder die Klemme 15
„Zündung" in einem Kraftfahrzeug.
33
