PCAN-Router Pro – Benutzerhandbuch
Gehen Sie folgendermaßen vor, um die Versorgung über einen
D-Sub-Anschluss zu ermöglichen:
Löten Sie auf der Platine des PCAN-Router Pro die Lötbrücke
entsprechend der gewünschten Einstellung. Gehen Sie dabei mit
besonderer Sorgfalt vor, um ungewollte Kurzschlüsse auf der
Platine zu vermeiden.

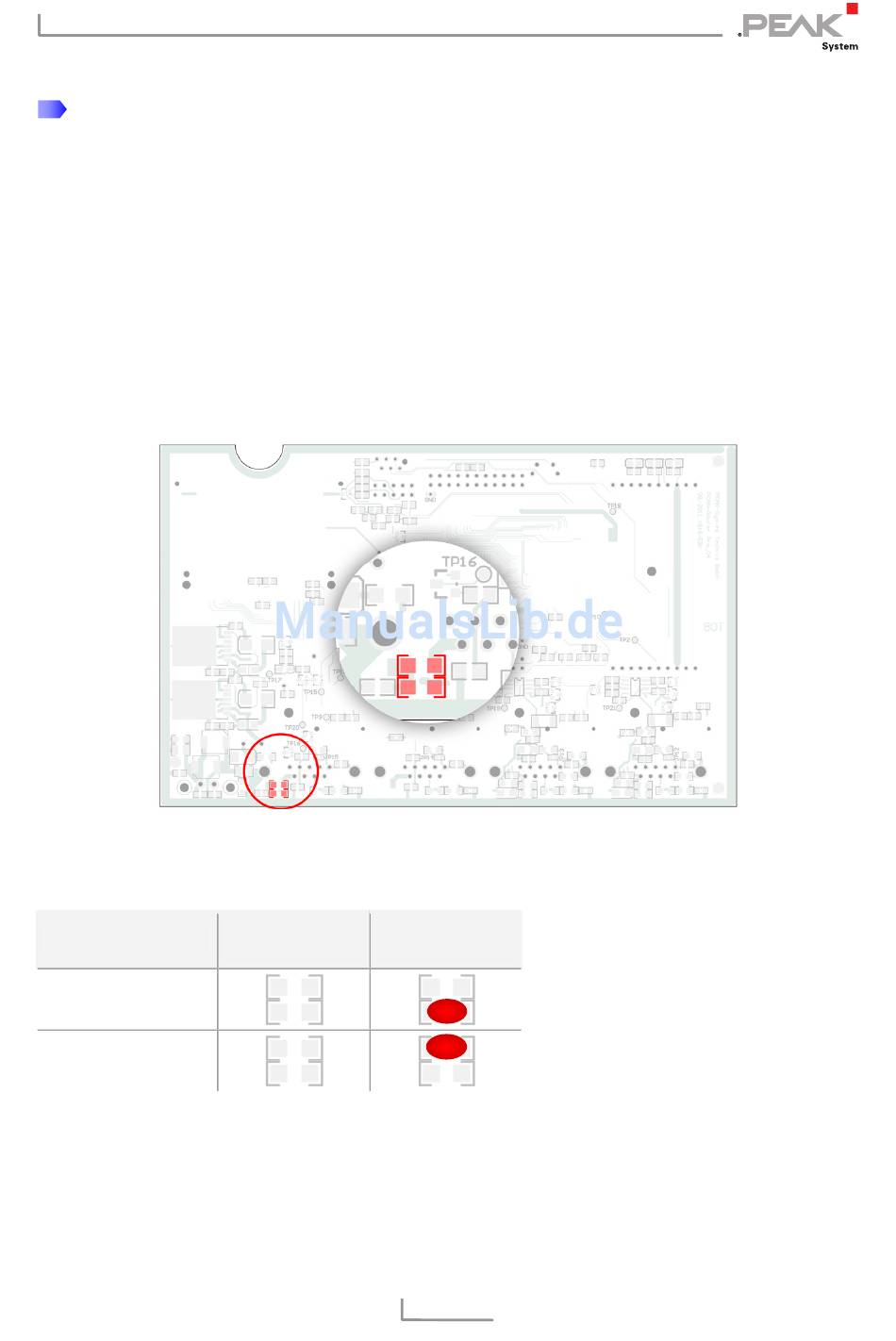

Die folgende Abbildung zeigt die Positionen der Lötfelder auf der
Platine an. Die Tabelle darunter enthält die möglichen Einstellungen
mit Hilfe von Lötbrücken.
für die Versorgung des Routers über den D-Sub-Anschluss
Anschluss
CAN 3, Pin 9
CAN 4, Pin 9
Position der Lötfelder auf der Platinenrückseite
Ohne
Versorgung
Funktion
möglich
19
