PCAN-Router Pro – Benutzerhandbuch
3.2
Terminierung für einen CAN-Bus
anpassen
Je nach verwendetem CAN-Transceivermodul können Sie mit den
Schalterblöcken S1 bis S4 eine CAN-Bus-Terminierung für den je-
weiligen Anschluss CAN 1 bis CAN 4 aktivieren oder ändern. Dabei
müssen die beiden Schalter 1 und 2 eines Schalterblocks die gleiche
Position haben. Standardmäßig sind die Schalter ausgeschaltet
(entgegengesetzt zur Position „ON" auf einem Schalterblock).

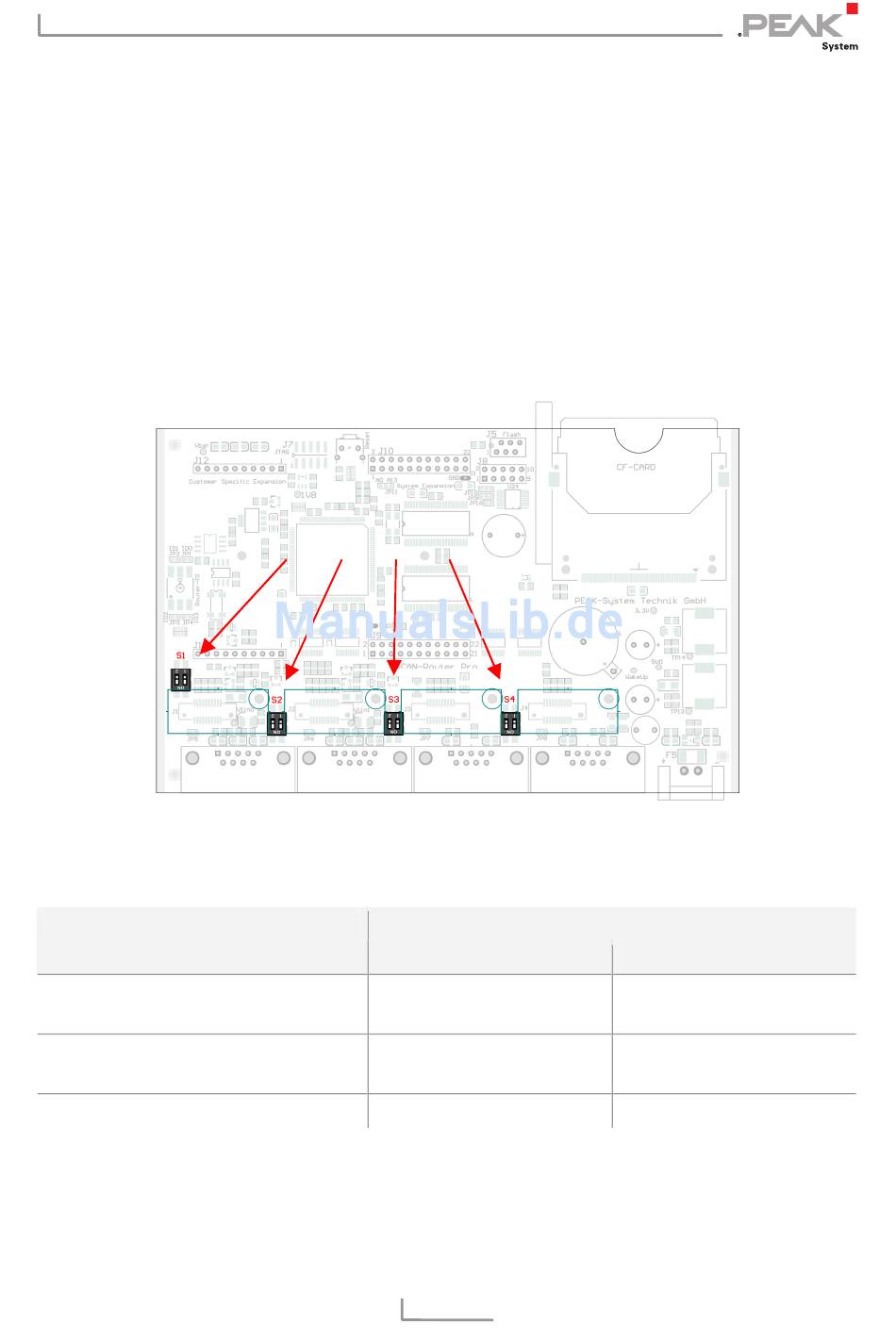

Positionen der Schalterblöcke für die CAN-Terminierung;
ON-Schalterstellung ist auf den Schalterblöcken markiert
Art des Transceivers
High-Speed-CAN (ISO 11898-2)
Low-Speed-CAN (ISO 11898-3)
Single-Wire-CAN (SAE J2411)
* Beide Schalter eines Schalterblocks
Terminierung bei Schalterstellung*
Aus
keine
4,7 kΩ für
CAN_L und CAN_H
9,1 kΩ für CAN_SW
15
An („ON")
120 Ω zwischen
CAN_L und CAN_H
1,1 kΩ für
CAN_L und CAN_H
2,1 kΩ für CAN_SW
