PCAN-Router Pro – Benutzerhandbuch
Anschluss
CAN 1, Pin 1
CAN 2, Pin 1
CAN 3, Pin 1
CAN 4, Pin 1
Achtung! Kurzschlussgefahr! Wenn die in diesem Abschnitt
beschriebene Option aktiviert ist, dürfen Sie CAN-Kabel oder
zusätzliche Peripherie (z. B. Buskonverter) nur an den PCAN-
Router Pro anschließen oder davon abziehen, während dieser
ausgeschaltet ist.
3.5
Versorgung des Routers über einen
D-Sub-Anschluss ermöglichen
Der PCAN-Router Pro kann alternativ zur Versorgung über den dafür
vorgesehenen Anschluss „Power" über Pin 9 des D-Sub-Anschlus-
ses CAN 3 oder CAN 4 mit 8 bis 27 V Gleichspannung versorgt
werden. Dazu muss auf der Platine des PCAN-Router Pro mittels
einer Lötbrücke eine Verbindung zum gewünschten D-Sub-
Anschluss hergestellt werden.
Pin 6 „GND" wird als Minuspol für die Versorgung verwendet.

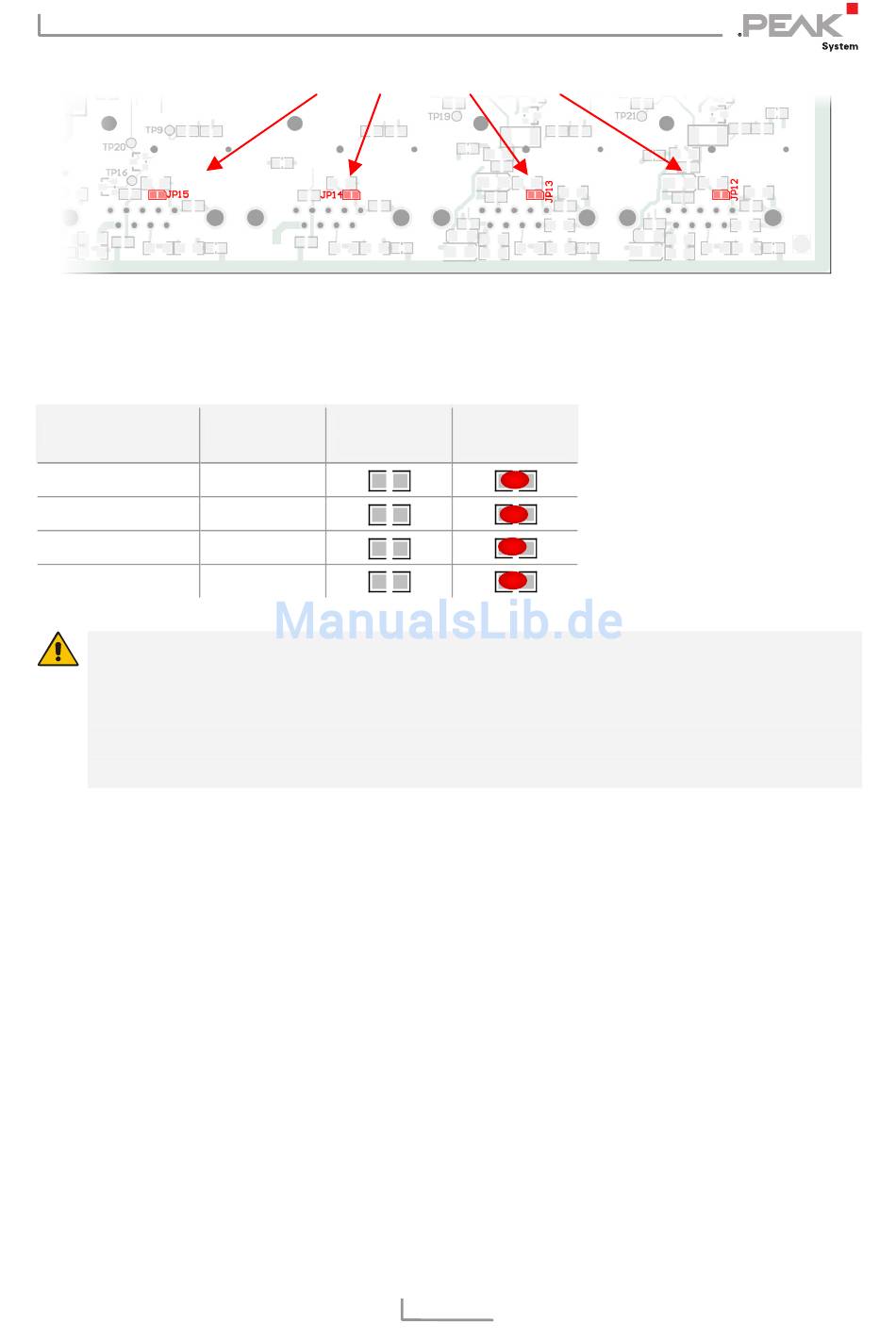

Positionen der Lötfelder auf der Platinenrückseite
für die 5-Volt-Versorgung am D-Sub-Anschluss
(JP12 rechts, JP15 links)
Ohne
Lötfeld
Funktion
JP12
JP13
JP14
JP15
+5 V
100 mA
