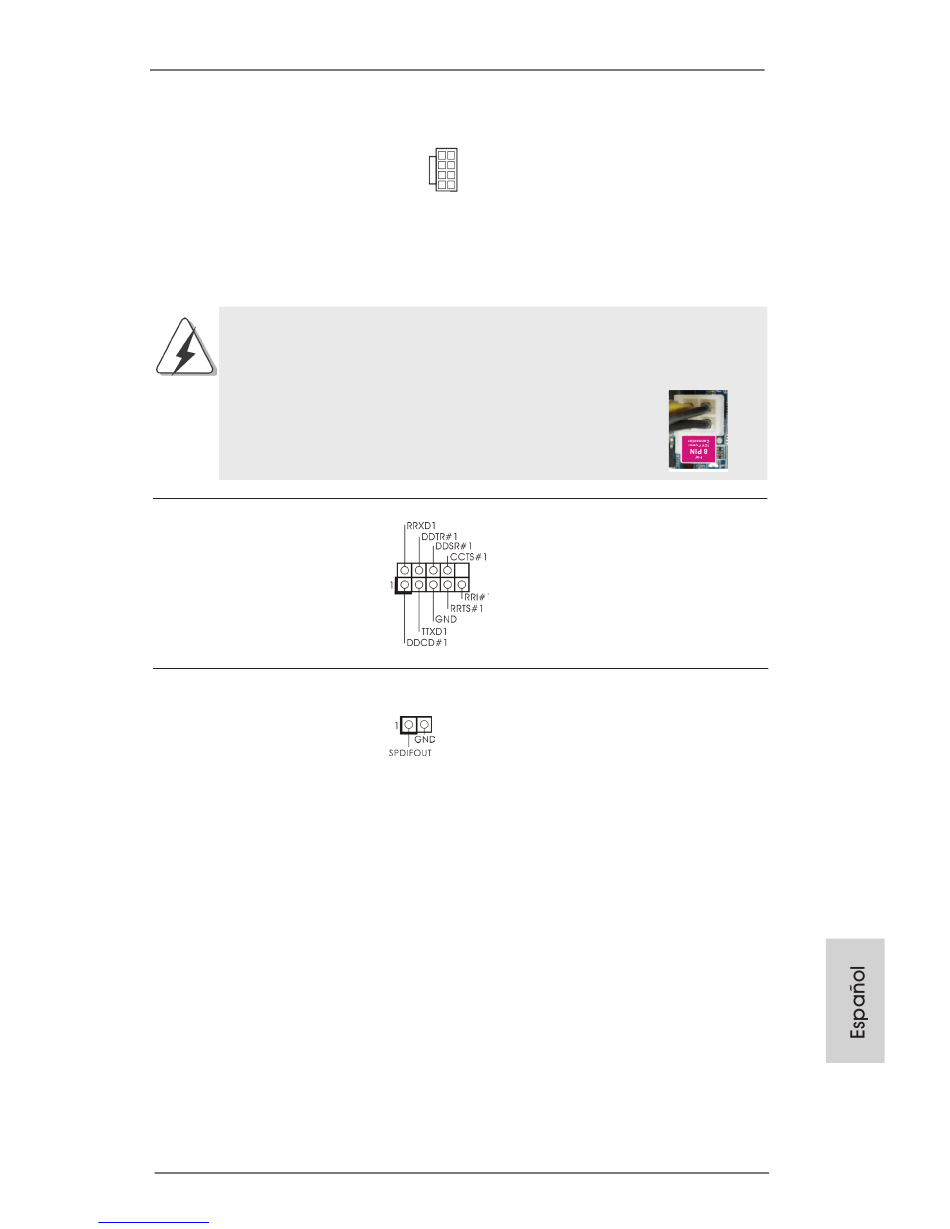

Conector de ATX 12V power
(8-pin ATX12V1)
(vea p.2, N. 2)
Cabezal del puerto COM
(9-pin COM1)
(vea p.2, N. 26)
Cabecera HDMI_SPDIF
(HDMI_SPDIF1 de 2 pin)
(vea p.2, N. 1)
Downloaded from www.Manualslib.com
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
Instalación de Fuente de Energía de 4-Pin ATX 12V
ASRock 990FX Extreme3 Motherboard
manuals search engine
Tenga en cuenta que es
necesario conectar este
5 1
conector a una toma de
8 4
corriente con el enchufe ATX
12V, de modo que proporcione
suficiente electricidad. De lo
contrario no se podrá encender.
Este cabezal del puerto COM
se utiliza para admitir un
módulo de puerto COM.
Cabecera HDMI_SPDIF. Ofrece
una salida SPDIF la tarjeta
VGA HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
5 1
8 4
