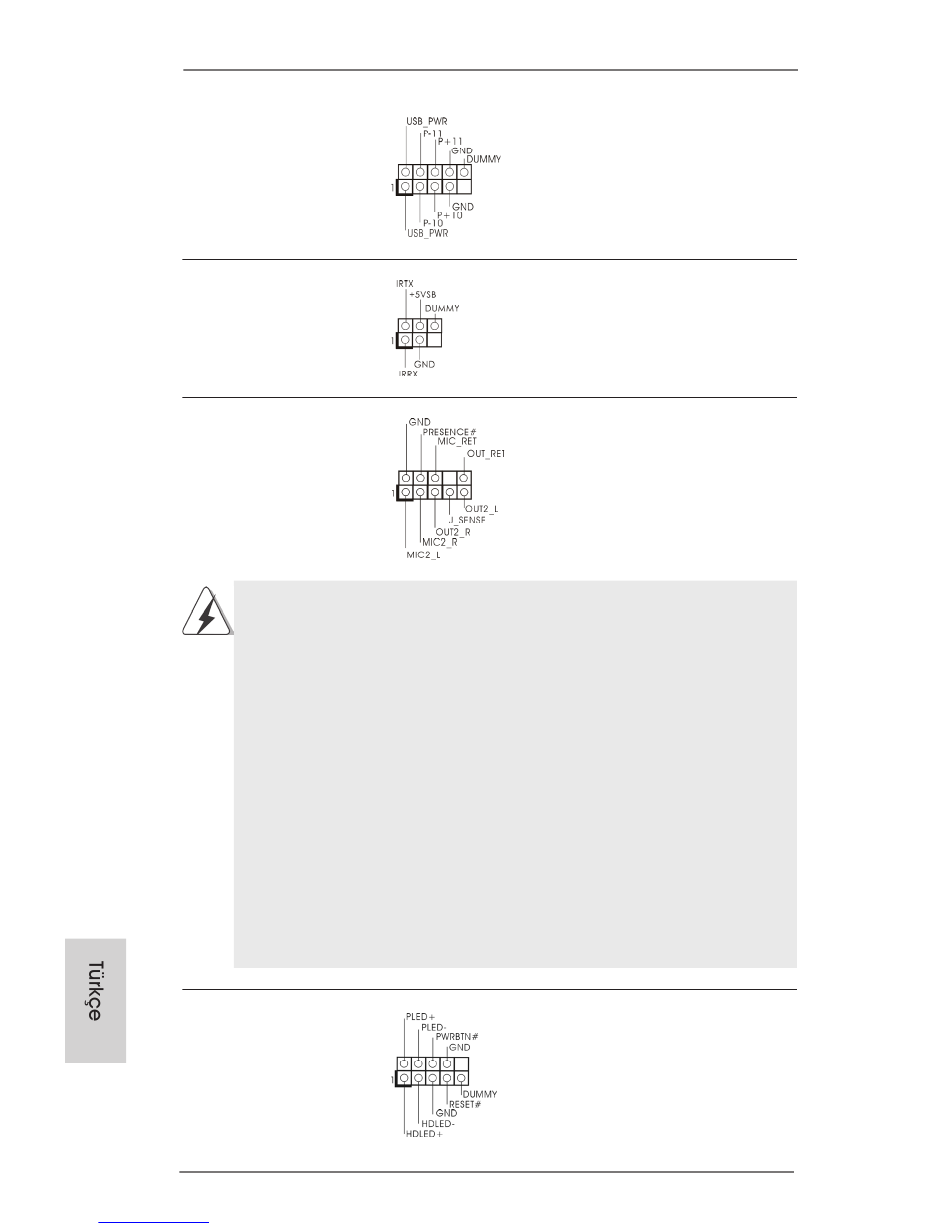

(9-pinli USB10_11)
(bkz. s.2 No. 25)
Kızılötesi Modülü Fişi
(5-pinli IR1)
(bkz. s.2 No. 27)
Ön Panel Ses Fişi
(9-pinli HD_AUDIO1)
(bkz. s.2 No. 28)
Sistem Paneli Fişi
(9-pinli PANEL1)
(bkz. s.2 No. 19)
114
Downloaded from www.Manualslib.com
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel
kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen
sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fişine aşağıdaki gibi
takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground'u (GND) Ground'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC'97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
®
Windows XP / XP 64-bit İS için:
"Karıştırıcı"yı seçin. "Kaydedici"yi seçin. Sonra "Ön Mikrofon"u tıklatın.
®
Windows 7 / 7 64-bit / Vista
Realtek Kontrol panelinde "Ön Mikrofon" Sekmesine gidin. "Kayıt Ses
Seviyesi"ni ayarlayın.
ASRock 990FX Extreme3 Motherboard
manuals search engine
Bu fiş, isteğe bağlı bir kablosuz
aktarma ve alma kızılötesi
modülünü destekler.
Bu, panel ses kablosu için
uygun bağlantı sağlayan ve
ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
TM TM
/ Vista 64-bit İS için:
Bu fiş, birçok sistem ön paneli
işlevini barındırır.
