ASROCK 990FX Extreme3 Handbuch Seite 142

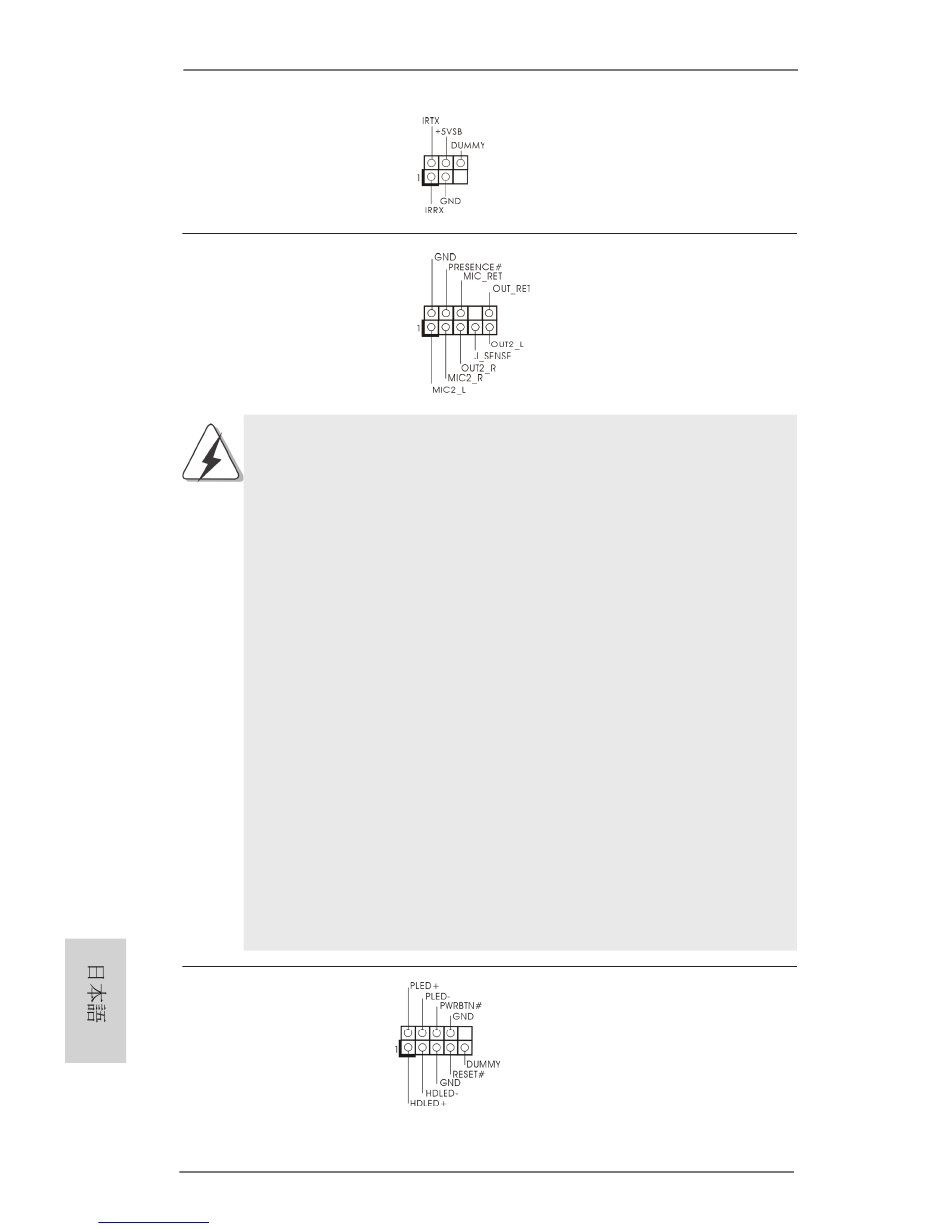

赤外線モジュールコネクタ
(5 ピン IR1)
ページ２, アイテム 27 を参照
フロントオーディオパネルコネクタ
(9 ピン HD_AUDIO1)
ページ２, アイテム 28 を参照
システムパネルコネクタ
(9 ピン PANEL1)
ページ２, アイテム 19 を参照
142
Downloaded from www.Manualslib.com
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
2. AC'97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A.
B.
C.
D.
E.
ASRock 990FX Extreme3 Motherboard
manuals search engine
このコネクタは赤外線の無線送受信
モジュールに対応します。
このコネクタは、オーディオ機器
との便利な接続とコントロールを
可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
Mic_IN (MIC) を MIC2_L に接続します。
Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
Ground (GND) を Ground (GND) に接続しま
す。
MIC_RET と OUT_RET はオーディオパネル専用です。
AC'97 オーディオパネルに接続する必要はありません。
フロントマイクを有効化するには。
®
Windows XP / XP 64-bit OS の場合 :
" Mixer " ( ミキサー ) を選択し、続いて " Recorder " ( レコー
ダー ) を選択します。その後 " FrontMic " ( フロントマイク ) をク
リックします。
®
Windows 7 / 7 64-bit / Vista
の場合 :
Realtek コントロールパネルから " FrontMic " ( フロントマイ
ク ) タブを開きます。 " Recording Volume " ( 録音音量 ) を調
整します。
このコネクタは数種類のシステム
フ ロントパネルの機能を提供しま
す。
TM TM
/ Vista 64-bit OS
