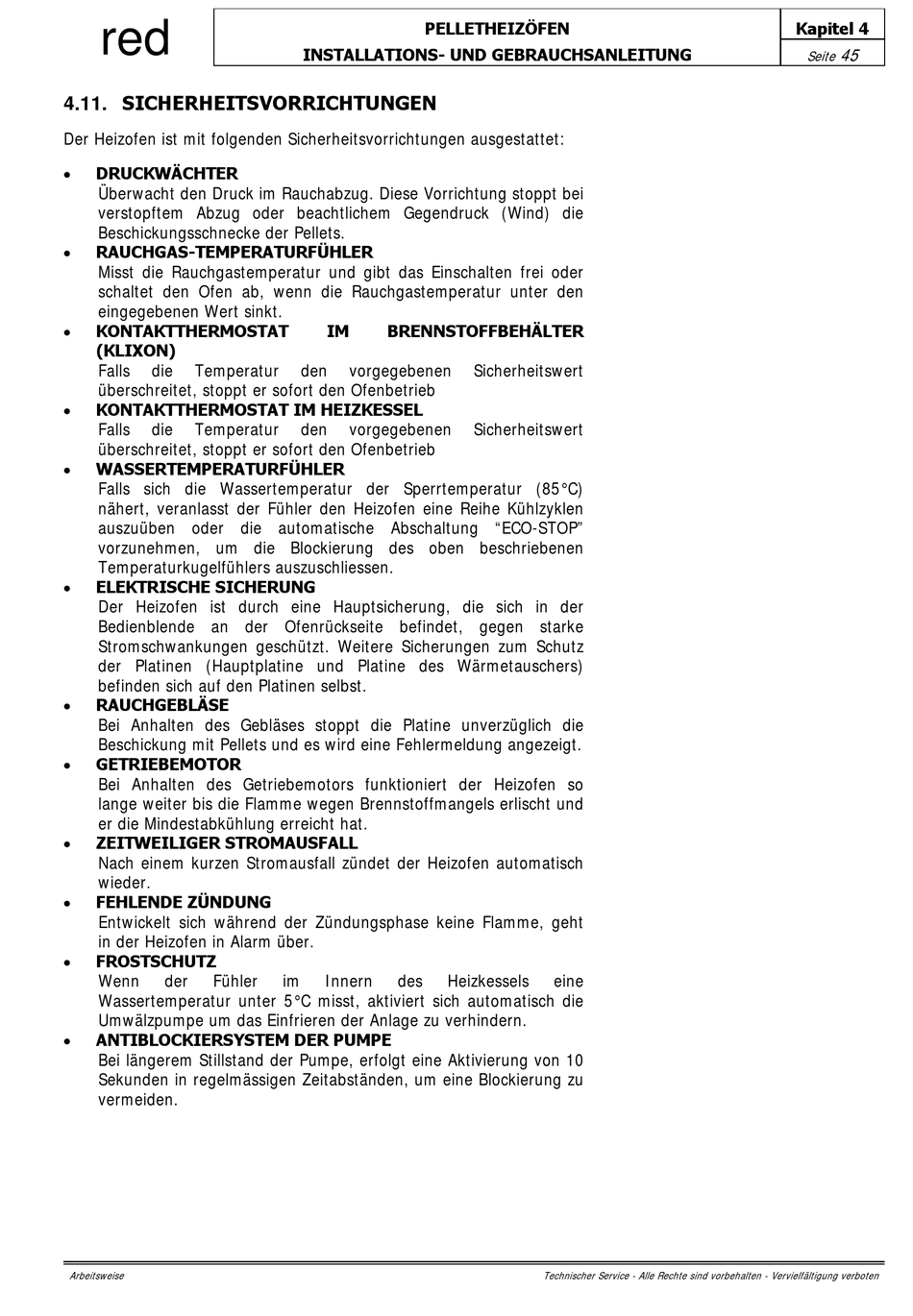

4.11. SICHERHEITSVORRICHTUNGEN

Der Heizofen ist mit folgenden Sicherheitsvorrichtungen ausgestattet:

DRUCKWÄCHTER
Überwacht den Druck im Rauchabzug. Diese Vorrichtung stoppt bei
verstopftem Abzug oder beachtlichem Gegendruck (Wind) die
Beschickungsschnecke der Pellets.
 RAUCHGAS-TEMPERATURFÜHLER
Misst die Rauchgastemperatur und gibt das Einschalten frei oder
schaltet den Ofen ab, wenn die Rauchgastemperatur unter den
eingegebenen Wert sinkt.
 KONTAKTTHERMOSTAT
(KLIXON)
Falls die Temperatur
überschreitet, stoppt er sofort den Ofenbetrieb
 KONTAKTTHERMOSTAT IM HEIZKESSEL
Falls die Temperatur
überschreitet, stoppt er sofort den Ofenbetrieb
 WASSERTEMPERATURFÜHLER
Falls sich die Wassertemperatur der Sperrtemperatur (85°C)
nähert, veranlasst der Fühler den Heizofen eine Reihe Kühlzyklen
auszuüben oder die automatische Abschaltung "ECO-STOP"
vorzunehmen, um die Blockierung des oben beschriebenen
Temperaturkugelfühlers auszuschliessen.
 ELEKTRISCHE SICHERUNG
Der Heizofen ist durch eine Hauptsicherung, die sich in der
Bedienblende an der Ofenrückseite befindet, gegen starke
Stromschwankungen geschützt. Weitere Sicherungen zum Schutz
der Platinen (Hauptplatine und Platine des Wärmetauschers)
befinden sich auf den Platinen selbst.
 RAUCHGEBLÄSE
Bei Anhalten des Gebläses stoppt die Platine unverzüglich die
Beschickung mit Pellets und es wird eine Fehlermeldung angezeigt.
 GETRIEBEMOTOR
Bei Anhalten des Getriebemotors funktioniert der Heizofen so
lange weiter bis die Flamme wegen Brennstoffmangels erlischt und
er die Mindestabkühlung erreicht hat.
 ZEITWEILIGER STROMAUSFALL
Nach einem kurzen Stromausfall zündet der Heizofen automatisch
wieder.
 FEHLENDE ZÜNDUNG
Entwickelt sich während der Zündungsphase keine Flamme, geht
in der Heizofen in Alarm über.
 FROSTSCHUTZ
Wenn der Fühler
Wassertemperatur unter 5°C misst, aktiviert sich automatisch die
Umwälzpumpe um das Einfrieren der Anlage zu verhindern.
 ANTIBLOCKIERSYSTEM DER PUMPE
Bei längerem Stillstand der Pumpe, erfolgt eine Aktivierung von 10
Sekunden in regelmässigen Zeitabständen, um eine Blockierung zu
vermeiden.
Arbeitsweise
PELLETHEIZÖFEN
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
IM BRENNSTOFFBEHÄLTER
den vorgegebenen
den vorgegebenen
im Innern des Heizkessels
Sicherheitswert
Sicherheitswert
eine
