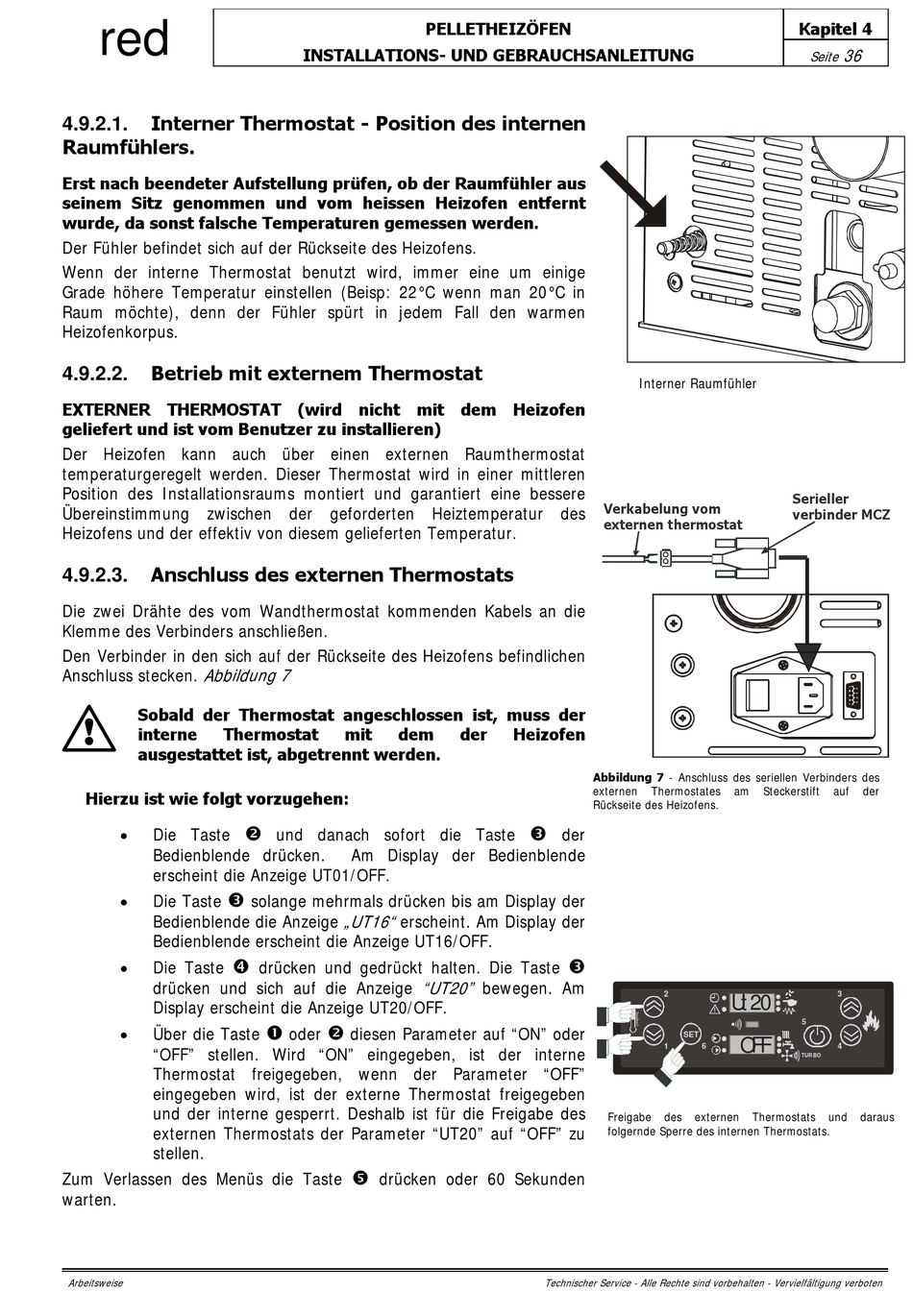

Interner Thermostat - Position des internen
4.9.2.1.
Raumfühlers.
Erst nach beendeter Aufstellung prüfen, ob der Raumfühler aus
seinem Sitz genommen und vom heissen Heizofen entfernt
wurde, da sonst falsche Temperaturen gemessen werden.
Der Fühler befindet sich auf der Rückseite des Heizofens.
Wenn der interne Thermostat benutzt wird, immer eine um einige
Grade höhere Temperatur einstellen (Beisp: 22°C wenn man 20°C in
Raum möchte), denn der Fühler spürt in jedem Fall den warmen
Heizofenkorpus.

Betrieb mit externem Thermostat

4.9.2.2.
EXTERNER THERMOSTAT (wird nicht mit dem Heizofen
geliefert und ist vom Benutzer zu installieren)
Der Heizofen kann auch über einen externen Raumthermostat
temperaturgeregelt werden. Dieser Thermostat wird in einer mittleren
Position des Installationsraums montiert und garantiert eine bessere
Übereinstimmung zwischen der geforderten Heiztemperatur des
Heizofens und der effektiv von diesem gelieferten Temperatur.

Anschluss des externen Thermostats

4.9.2.3.
Die zwei Drähte des vom Wandthermostat kommenden Kabels an die
Klemme des Verbinders anschließen.
Den Verbinder in den sich auf der Rückseite des Heizofens befindlichen
Abbildung 7
Anschluss stecken.
Sobald der Thermostat angeschlossen ist, muss der
interne Thermostat
ausgestattet ist, abgetrennt werden.
Hierzu ist wie folgt vorzugehen:
 Die Taste
Bedienblende drücken.
erscheint die Anzeige UT01/OFF.

 Die Taste
Bedienblende die Anzeige
Bedienblende erscheint die Anzeige UT16/OFF.

 Die Taste
drücken und sich auf die Anzeige
Display erscheint die Anzeige UT20/OFF.
 Über die Taste
"OFF" stellen. Wird "ON" eingegeben, ist der interne
Thermostat freigegeben, wenn der Parameter "OFF"
eingegeben wird, ist der externe Thermostat freigegeben
und der interne gesperrt. Deshalb ist für die Freigabe des
externen Thermostats der Parameter "UT20" auf "OFF" zu
stellen.
Zum Verlassen des Menüs die Taste
warten.
Arbeitsweise
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
mit dem

und danach sofort die Taste
Am Display der Bedienblende
solange mehrmals drücken bis am Display der
„UT16"
erscheint. Am Display der
drücken und gedrückt halten. Die Taste
 
oder diesen Parameter auf "ON" oder

drücken oder 60 Sekunden
PELLETHEIZÖFEN
der Heizofen
Abbildung 7 - Anschluss des seriellen Verbinders des
externen
Rückseite des Heizofens.

der

"UT20"
bewegen. Am
Technischer Service - Alle Rechte sind vorbehalten - Vervielfältigung verboten
Interner Raumfühler
Verkabelung vom
externen thermostat
Thermostates am Steckerstift
2
U t 20
!
SET
O FF
1 6
Freigabe des externen Thermostats
folgernde Sperre des internen Thermostats.
Kapitel 4
36
Seite
Serieller
verbinder MCZ
auf der
3
5
4
TUR BO
und daraus
