RED PRIMULA HYDRO Aufbau- Und Bedienungsanleitung Seite 23

red
Einsetzen der Keramikaußenseiten (ORCHIDEA)
Am oberen Teil die Abdeckplatte aus Gusseisen (A) entfernen.
Die sechs Keramikfliesen (B) aus dem Karton nehmen (siehe Seite 3.2)
und von oben nach unten nach der Richtungsanzeige in das Profil (C)
einsetzen.

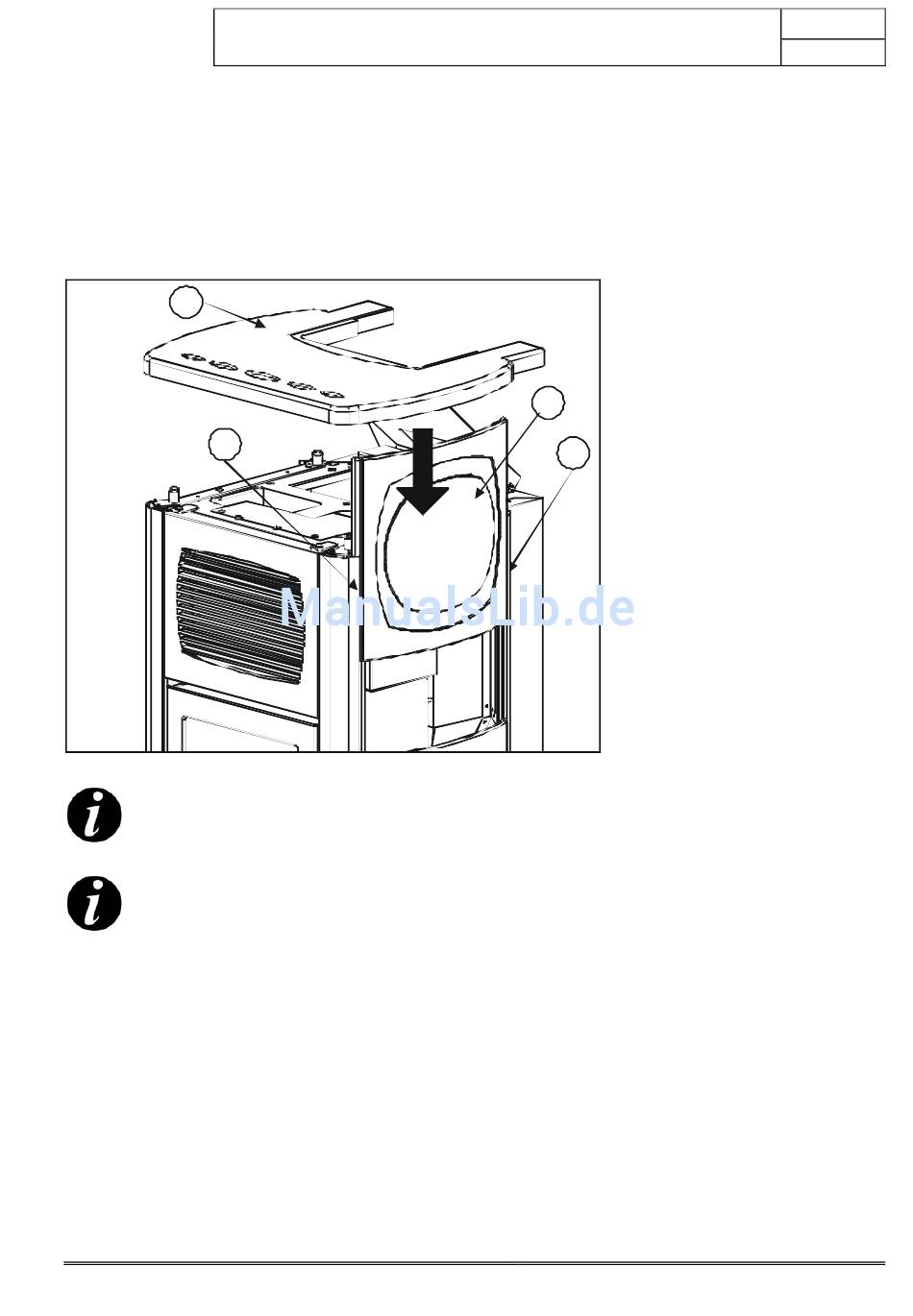

Diesen Vorgang für alle Seitenteile wiederholen. Die Abdeckplatte aus
Gusseisen wieder anbringen. (Abb.5)
A
C
Es sollten kleine Filzstücke an den Enden der
Keramikfliesen verwendet werden, damit sich diese
nicht berühren.
Die Keramikfliesen sollten nach der beendeten
Installation des Ofens angebracht werden.
Installation und Montage
PELLETHEIZÖFEN
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
B
C Abbildung
ORCHIDEA
Technischer Service - Alle Rechte sind vorbehalten - Vervielfältigung verboten
Kapitel 3
23
Seite
5 - Seitenteile Ofen
