Economy EV 8000
7.6.1 Hauptmerkmale
Pumpe mit höherem Durchsatz und leicht auszuwechselnden
Schlauchbaugruppen
1. Durchsatz bis zu 8000 ml/min (126,80 US GPH)
2. Druck bis zu 2 bar (29 PSI)
3. Rotor aus Aluminiumlegierung mit 3 Rollen
4. Robuster Gleichstrommotor mit Bürsten
7.6.2 Steuerungen
1. Richtungsänderungsschalter
2. Manuelle Drehzahlsteuerung
7.6.3 Austausch der Schlauchelemente
1. Klemme entfernen, Frontabdeckung in Position belassen
2. Pumpe bei geringer Drehzahl laufen lassen und den
Schlauch vorsichtig durch die Eintrittsöffnung schieben
3. Wenn der Schlauch die Austrittsöffnung erreicht, den
Schlauch mit einem Stab mit stumpfem Ende nach außen
führen
4. Schlauchklemme lose befestigen und Schlauch so
positionieren, dass die Markierungslinien am Rand des
Pumpengehäuses und an der Schlauchklemme anliegen
5. Schlauchklemme sicher festziehen
7.6.4 Wechsel des Rotors
1. Gewindestiftbohrung auf eine Linie mit der Abflachung an
der Welle bringen
2. Die Spitze der Rolle mit der Spitze der Schlauchschiene auf
eine Linie bringen oder den eingestellten Rotorabstand
von der Vorderseite des Pumpengehäuses aus wie gezeigt
zurücksetzen (siehe Abbildung 12)
3. Gewindestift sicher befestigen
7.6.5 Betrieb
Das Gerät kann über den an der Vorderseite angebrachten
Steuerschalter bedient werden. Der Schalter hat drei Positionen,
über die eine Drehung im und gegen den Uhrzeigersinn sowie
die ‚OFF'-Position in der Mitte eingestellt werden können. Die
Pumpendrehzahl kann über das Potentiometer zur Drehzahl-
steuerung an der Vorderseite der Pumpe variiert werden. ‚00'
bis ‚99' auf dem digitalen Potentiometer steht für den Drehzahl-
bereich 0 – 180
7.6.6 Pumpenspezifikation
– Schlauch / Durchsatz
Schlauch-größe
Material
12,7 x 3,2
Verderprene/Silikon
Tabelle 18 Schlauch/Durchsatz
* Für den Durchsatz ist ein typischer Wert angegeben, der mit Wasser bei 20°C ohne
Ansaughöhe oder Auslassdruck gemessen wurde.
Der tatsächliche Durchsatz variiert je nach Ansaugbedingungen, Auslassdruck,
Schlauchmaterial und Produktionstoleranzen.
7.6.7 Netzstromversorgung
Spannung
Frequenz
230
50/60 HZ
110
50/60 HZ
Tabelle 19 Netzstromversorgung
*(Die Geräte sind werkseitig auf einen Betrieb bei der Spannung
eingestellt, die auf dem Typenschild auf der Rückseite angegeben ist)
Verderflex Economy
Durchsatz
0 – 8000 ml/min
Leistung
150W
150W
Version 1.1v-11/2020
© Verder International B.V

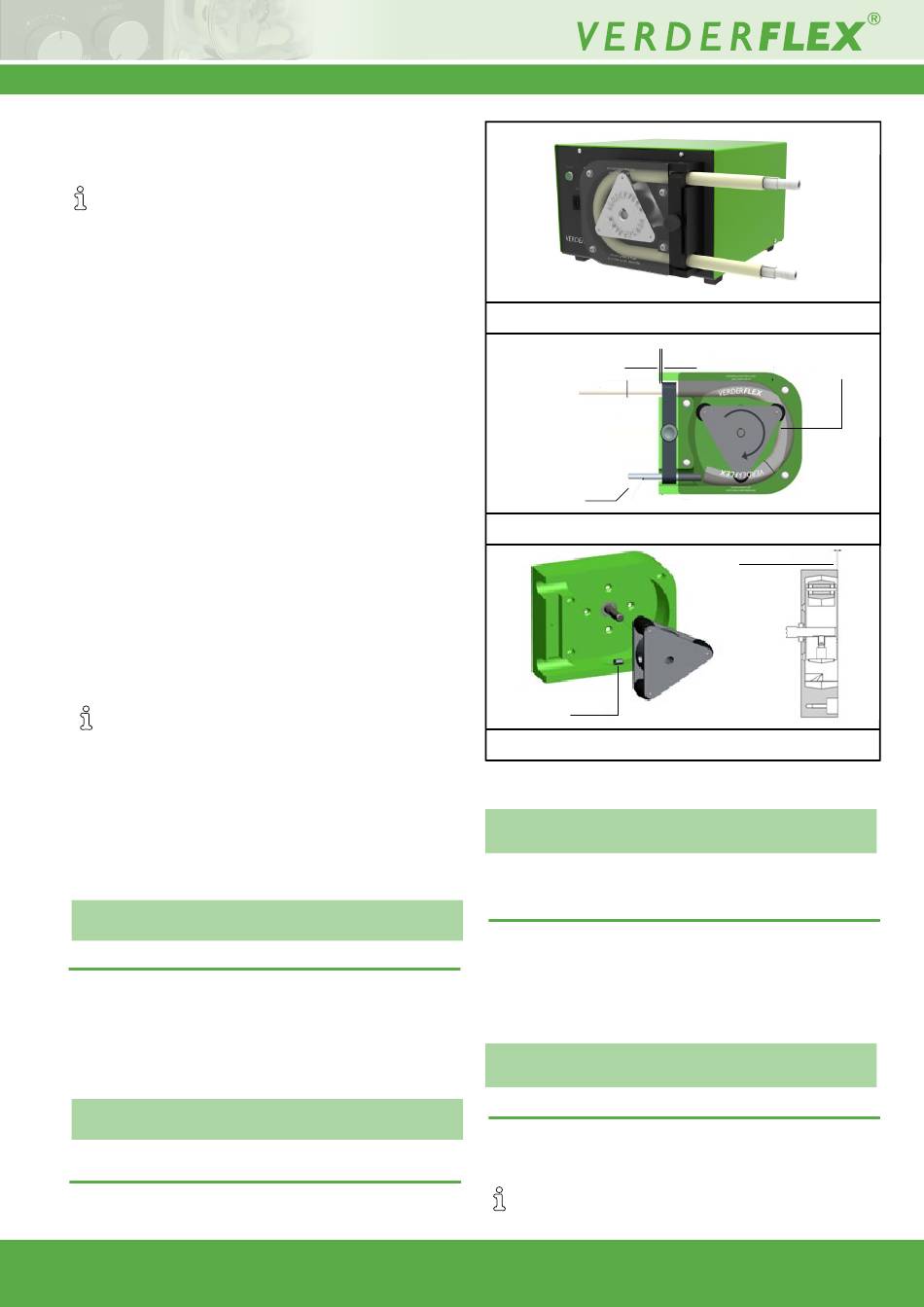

Abb. 10 Verderflex
Economy EV 8000
®
Schlauch vorsichtig von
Schlauchmarkierungen
der Einführöffnung aus
einschieben
Stab mit stumpfem
Ende zur
Schlauchführung
Abb. 11 Schlauchbaugruppe – EV 8000
Befestigung des
Gewindestifts
durch den Rotor
Abb. 12 Austausch des Rotors – EV 8000
7.6.8 Sicherungswerte
Sicherung
230 V
FS1
2 A A/S
FS2
2 A A/S
FS3
5 A A/S
Tabelle 20 Sicherungswerte
*(Die Sicherungen sind träge Glas-Sicherungspatronen der
Größe 20 mm x 5 mm nach BS4265 oder IEC127)
7.6.9 Abmessungen
Länge
Breite
373mm
313mm
Tabelle 21 Abmessungen
7.6.10 Motor
130 V DC, 0 - 180 U/min Permanentmagnet
Schützende
Frontabdeckung
ausrichten
bleibt in Position
Einstellabstand des
Rotors 25 mm
110 V
3,15 A A/S
3,15 A A/S
5 A A/S
Höhe
Gewicht
213mm
8,0 kg
