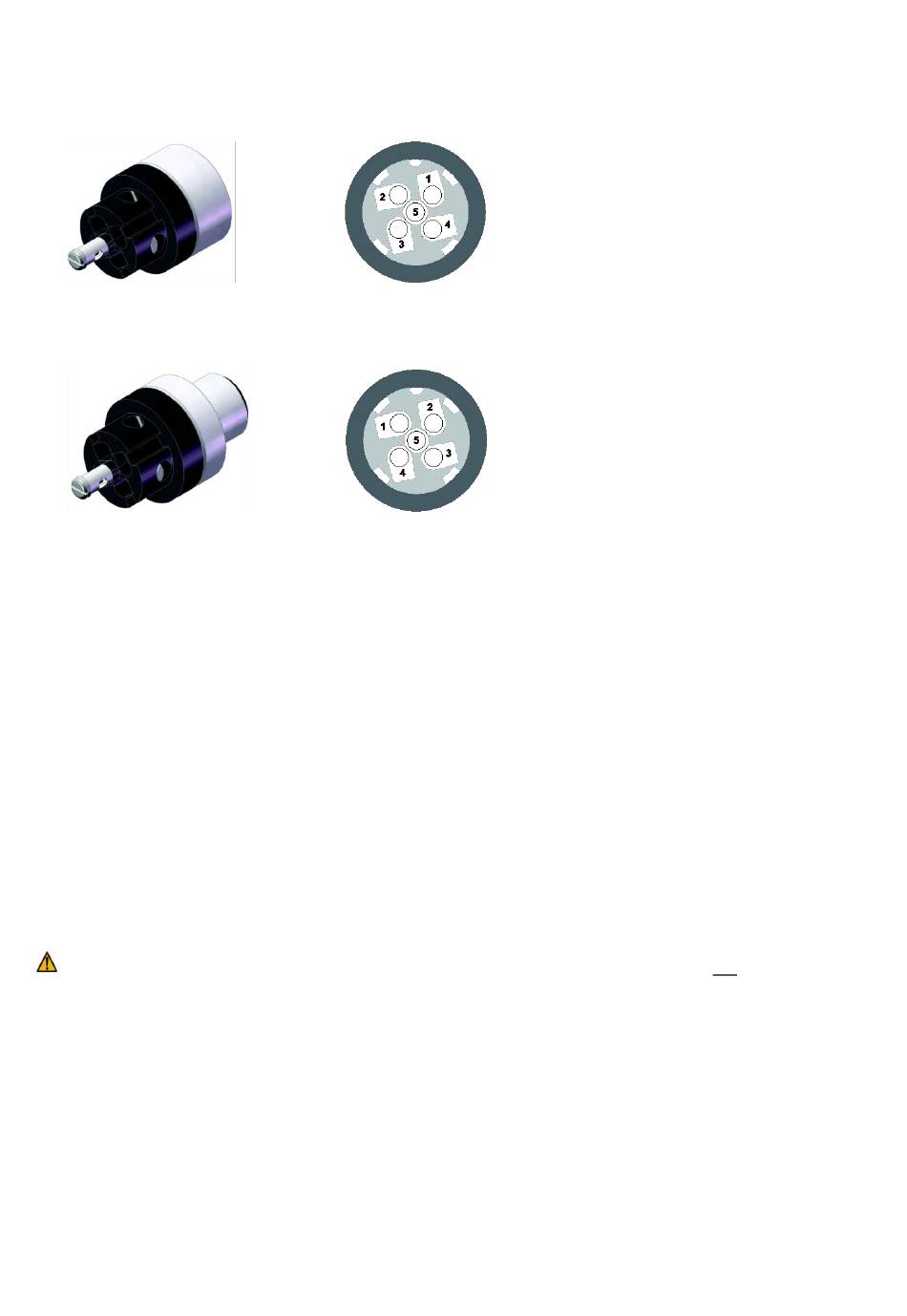

Anschluss der Kabel C5 an M12-C01- und M12-C02-Stecker
5-polige Buchse (M12-C01):
5-poliger Stecker (M12-C02):
Paralleler Anschluss mit Eden, Tina und Spot
Es ist möglich, Eden im Sicherheitskreis parallel zu einer Tina-Einheit, einem Spot 10 oder einem
anderen Eden DYN anzuschließen, um eine Muting- oder Überbrückungsfunktion zu schaffen. Zum
leichten Anschluss kann M12-3B benutzt werden. Für Adam DYN-Status in StatusBus-Modus M12-3S
benutzen.
Eine Diode wie z. B. die 1N4007 muss so eingesetzt werden, dass der Durchlassstrom von Pin 4 der
überbrückten Tina- oder Spot 10-Einheit ausgeht.
Wenn zwei Eden DYN parallel geschaltet werden, sind keine Dioden erforderlich.
Eigenschaften des Informationsausgangssignals
Adam DYN-Info und Adam DYN-Status im nicht-StatusBus-Modus sind an Pin 5 mit einem
Informationsausgang versehen. Wenn Eva in Kontakt mit Adam steht, wird Pin 5 auf HIGH (+24
VDC) gesetzt.
Der maximale Stromverbrauch für den Informationsausgang beträgt 15 mA.
Achtung! Das Informationsausgangssignal ist kein fehlersicheres Signal und sollte nie für
Sicherheitszwecke genutzt werden.
2TLC172271M0101
Rev D
1)
braun
2) weiß
3) blau
4) schwarz
5) grau
10
