Montage

In Abhängigkeit vom verwendeten Stecker für den Anschluss an Eden sind eine oder zwei
Distanzplatten für die korrekte Montage erforderlich, um Adam nicht zu beschädigen. Es wird
empfohlen, die Distanzplatten DA 1B zu verwenden, die zusammen mit Adam geliefert werden,
siehe folgende Abbildung. Die in der Lieferung enthaltenen Distanzplatten DA 2B, können
außerdem verwendet werden, um Eden vor physischen Beschädigungen zu schützen.
Das Kabel sollte so montiert werden, dass auf Adam aus keiner Richtung Kräfte einwirken können.
Wenn das Kabel an ein bewegliches Objekt wie z. B. einen Kabelkette oder Tür angeschlossen wird,
muss es richtig befestigt werden. Dies erreicht man beispielsweise mit zwei Kabelschellen.
Vorsicht! Ein nicht richtig installiertes Kabel kann den Sensor beschädigen.
2TLC172271M0101 Rev D

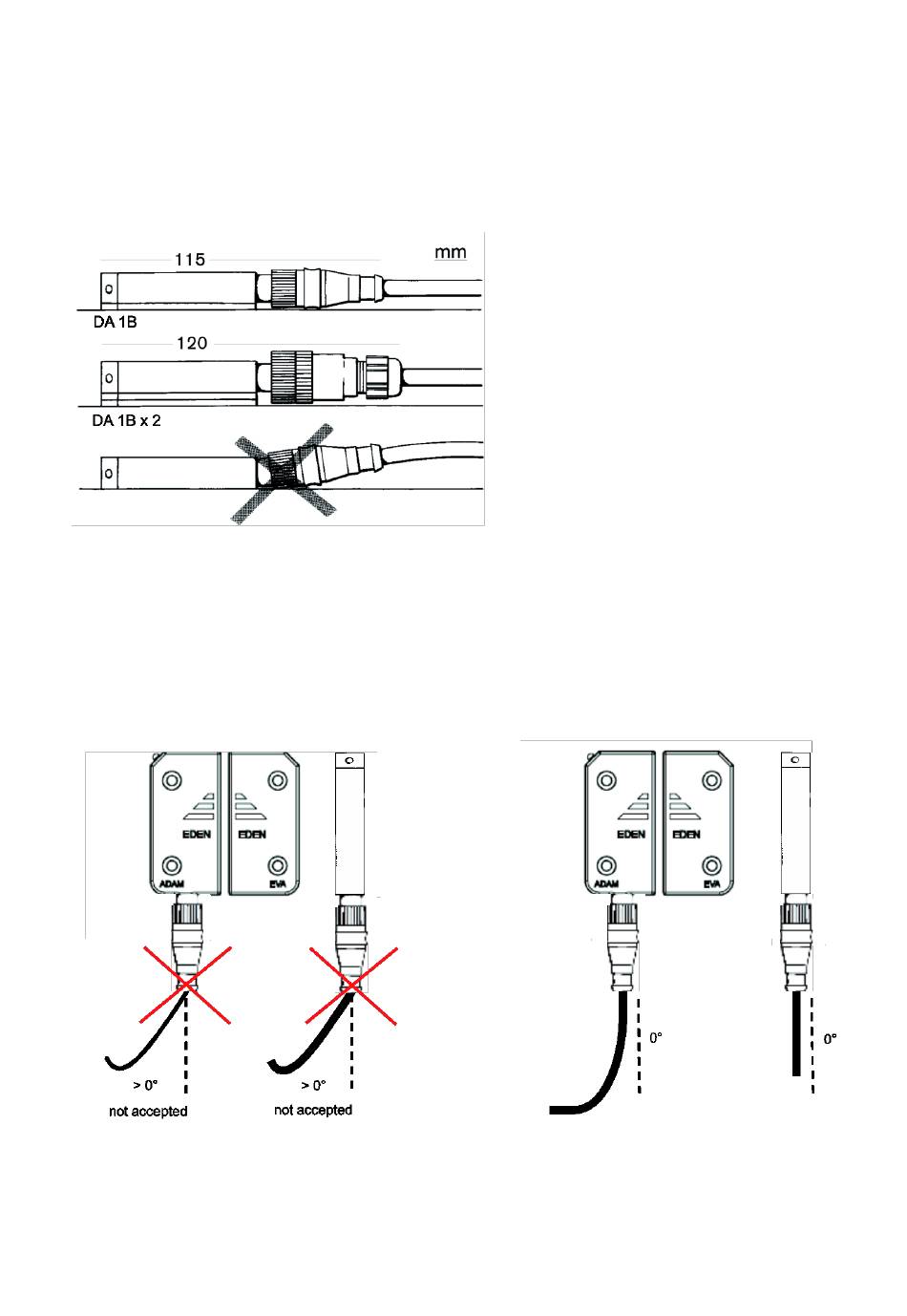

Montage mit einer Distanzplatte DA 1B für
Adam mithilfe eines vorverdrahteten,
umspritzten M12-Steckers.
Montage mit zwei Distanzplatten DA 1B für
Adam mithilfe eines selbst
konfektionierten M12-Steckers.
Eine falsche Montage ohne Distanzplatte
kann den Sensor permanent schädigen.
Erlaubt
18
