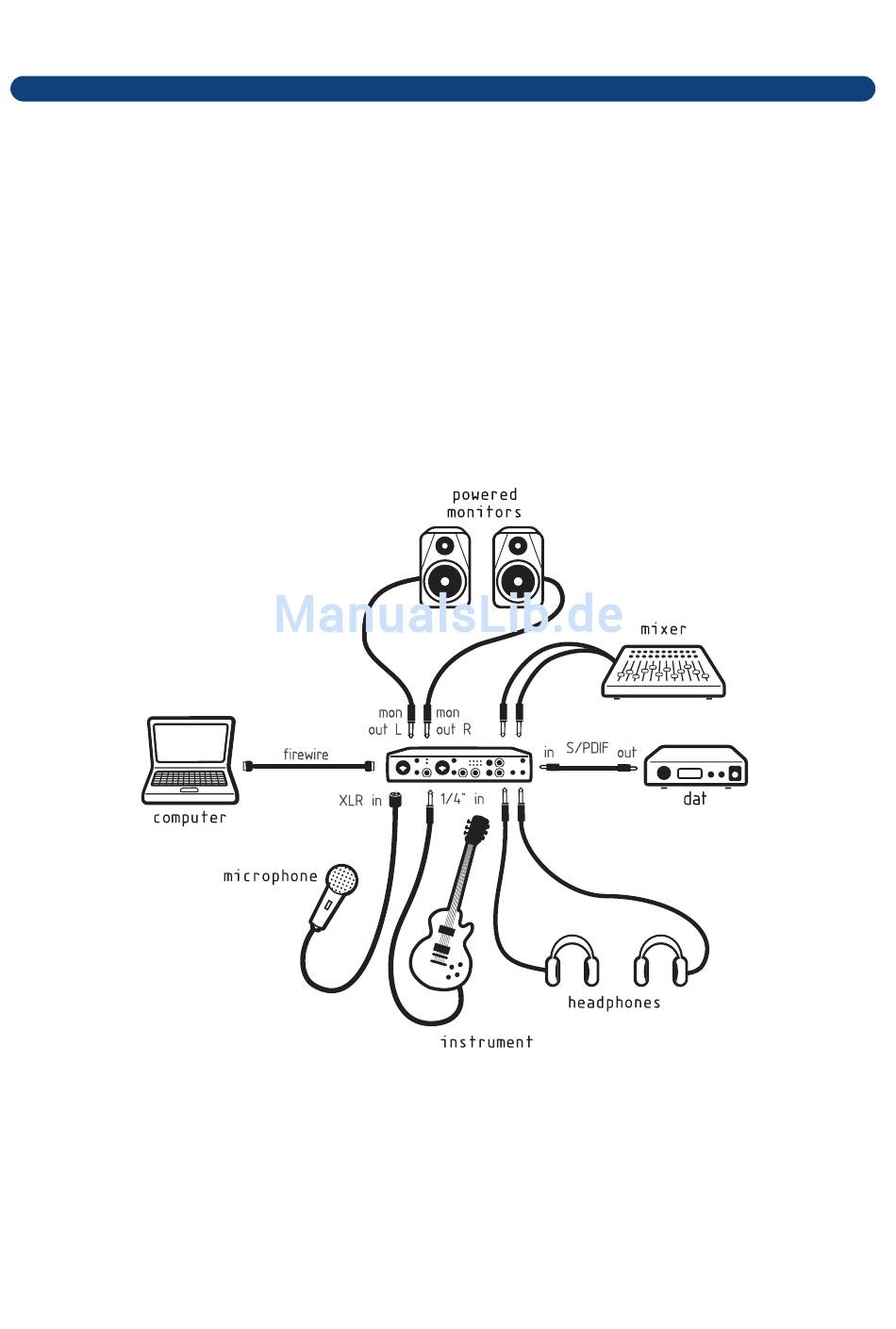

9. Hardware-Verbindungen
Audio
Schließen Sie die Ausgänge des Gerätes an Ihren Verstärker, Ihre Aktivlautsprecher, Ihr Surround-System, etc. an. Für Zweikanal-
Stereoübertragungen nutzen Sie bitte die Ausgänge 1 und 2. (Wenn Sie möchten, können Sie diese Einstellung im FireWire 410-Kontrollfeld
entsprechend ändern.) Für Mehrkanal-Surround-Übertragungen stehen Ihnen 8 analoge Ausgänge zur Verfügung, an welche Sie bis zu 8
Aktivlautsprecher anschließen können.
Wenn Sie das Monitoring mit Kopfhörern durchführen, schließen Sie einen oder zwei Kopfhörer an die FireWire 410-Kopfhörerausgänge an.
Die analogen Eingänge des Geräts (Front- und Rückseite) sind für den Anschluss von Mikrofonen, Instrumenten oder anderen analogen
Line-Geräten ausgelegt. Bedenken Sie, dass die Eingänge an der Front- und Rückseite nicht gleichzeitig funktionieren. Um die Mic/Inst-
Eingänge benutzen zu können, muss der Mic/Line-Schalter auf "out" oder "mic" stehen. FireWire 410 bietet zudem einen optischen bzw.
koaxial-digitalen S/PDIF-Ein- und Ausgang für digitale Audioquellen mit S/PDIF-Anschluss. Bedenken Sie, dass immer nur ein Digital I/O
(optisch oder koaxial) funktionieren kann; der aktive Digital I/O wurde im FireWire 410-Kontrollfeld ausgewählt.
15
