M-Audio Delta 66 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Delta 66:
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für M-Audio Delta 66
Inhaltszusammenfassung für M-Audio Delta 66

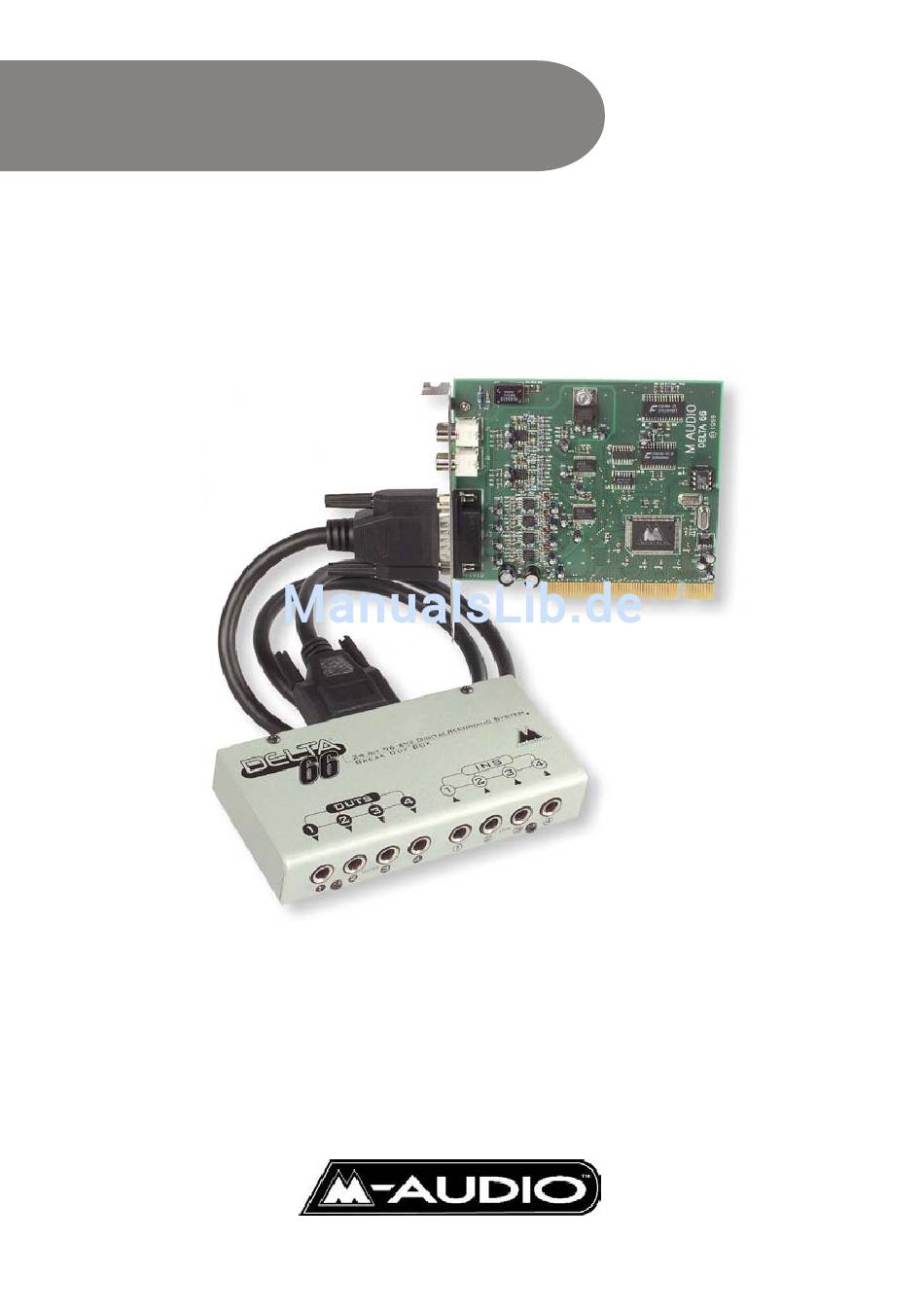

- Seite 1 Delta 66 ™ 24Bit/96kHz Recording System Deutsche Bedienungsanleitung Windows™ Macintosh™...
- Seite 2 Druckfehler kann MIDIMAN nicht haftbar gemacht werden. Technische Änderungen vorbehalten. Alle Abbildungen sind Symboldarstellungen und können vom tatsächlichen Produkt abweichen. Alle Daten Stand Dezember 2000. Alle Produkt- und Firmennamen sowie Logos sind Eigentum und ™ und ® der jeweiligen Besitzer. © BMÜ, M-Audio Deutschland 2000 www.m-audio.de...
-
Seite 3: Inhaltsverzeichnis
Installation unter Windows™ NT Installation unter Windows™ 2000 Installation unter Macintosh™ Delta HW Control Panel Monitor Mixer Patchbay / Router Hardware Settings, Multikarten Synchronisation Hardware Settings S/PDIF Multikartenbetrieb Speichern/Laden der Panel Einstellungen Gerätefunktionalität Audiogerät Delta 66 Multimediagerät Delta 66 CD-Audio Wiedergabe Problembehebung www.m-audio.de... -
Seite 4: Lieferumfang
Willkommen Vielen Dank, dass Sie sich für das Produkt Delta 66 ™ 24Bit/96kHz Recording System von M-Audio™ entschieden haben. Diese Anleitung soll Ihnen die Installation und Inbetriebnahme in Ihr Computersystem erleichtern. Lieferumfang Delta 66 Installationsanleitung Treiberdiskette/T reiber CD für Windows™ 95/98/ME/NT, Macintosh™... -
Seite 5: Einbau Der Karte
Einbau Schalten Sie Ihren Computer aus. Öffnen Sie Ihren Computer. Setzen Sie die PCI-Karte Delta 66 I/O in einen freien PCI Steckplatz, diese sind farblich meist weiss und befinden sich zwischen dem AGP Slot (braun) und ISA Steckplätzen (schwarz). Vergewissern Sie sich, dass die Karte gut sitzt und schrauben Sie sie fest. -
Seite 6: Kartenlayout, Kartenanschlüsse
Anschlüsse Delta 66 Anschlüsse der PCI Karte Schliessen Sie die Breakout Box an den auf der Karte vorgesehenen Anschluss an. Nutzen Sie sowohl auf der Kartenseite als auch auf der Box- Seite die Feststellschrauben um eine sichere Datenübertragung zu gewährleisten. -
Seite 7: Anschlüsse Der Breakout Box
Anschlüsse Delta 66 Anschlüsse der Breakout Box PCI Karte Ausgang, Klinke 6,3 mm Buchse Eingang, Klinke 6,3 mm Buchse Anschluss symmetrisch Anschluss unsymmetrisch Anschluss unsymmetrisch über Cinch-Klinke Adapter www.m-audio.de... -
Seite 8: Installation Unter Windows™ 9X
Treiber befindet, “Geben Sie eine Position an” und “Durchsuchen” Sie nach dem Pfad für den Treiber (CD-ROM Laufwerk -> Delta Products -> Delta 98 oder das Diskettenlaufwerk). Klicken Sie auf OK und Weiter. Der Installationsvorgang beginnt, wenn Sie mit Weiter bestätigen. www.m-audio.de... -
Seite 9: Installation Unter Windows™ Nt
Der Hardware Assistent bietet Ihnen die Bereitschaft zur Installation einer neuen Hardwarekomponente an, klicken Sie auf Weiter. Legen Sie die Delta 66 Treiberdiskette oder CD-ROM ein. Klicken Sie auf Weiter. Eventuell müssen Sie noch den Gerätetyp angeben dies ist Audio , Video und Game Controller. -
Seite 10: Installation Unter Windows™ 2000
Es erscheint M-Audio Delta Interface Card, klicken Sie auf Weiter. Starten Sie den Rechner neu. Macintosh™ Installation Legen Sie die Extension-Datei "Delta 66 Driver" in den Order System- erweiterungen, diesen Ordner finden Sie im System-Ordner auf Ihrer Festplatte. Wenn Sie mit einem Programm arbeiten, welches ASIO Unterstützung bietet, legen Sie die Treiber-Datei "ASIO Delta66"... -
Seite 11: Delta Hw Control Panel
Delta 66 Control Panel in der Systemsteuerung Über das Control Panel ist das Delta 66 Recording System konfigurierbar und steuerbar. auf dem Desktop Legen Sie sich dieses Symbol auf den Desktop, ziehen Sie hierfür das Symbol aus der Systemsteuerung auf Ihren Hintergrund. -
Seite 12: Monitor Mixer
Delta 66 Control Panel Monitor Mixer In diesem Menü können Sie den internen 36Bit Hardware Mixer einstellen. Sie können sowohl die Eingänge als auch die Ausgänge auf den Monitorausgang routen. Wählen Sie im Patchbay/Router Menü die ersten beiden analogen Ausgänge und/oder den S/PDIF Ausgang als Monitor. -
Seite 13: Patchbay/Router
Delta 66 Control Panel Patchbay/Router In diesem Menü können Sie die Ausgänge Ihrer Delta Karte definieren. Wählen Sie: Wave Out x/x, für die Wiedergabe einer Audiodatei über Software Monitor Mixer, für den Mixdown der Ein- und Ausgänge, s.o. S/PDIF In, für das Abhören des Digitaleingangs S/PDIF In (L/R Rev), für das Abhören des Digitaleingangs, Signal invertiert... -
Seite 14: Hardware Settings
Delta 66 Control Panel Hardware Settings Master Clock bestimmt den Haupttaktgeber auf den sich die Delta Karte synchronisiert, möglich sind Internal Xtal (intern) oder S/PDIF In (Digitaleingang). Codec Sample Rate, hier können Sie eine bestimmte Abtastrate erzwingen, wählen Sie hierfür die gewünschte Sample Rate und haken Sie Rate locked Das Menü... -
Seite 15: S/Pdif
Delta 66 Control Panel S/PDIF Klicken Sie zuerst auf Advanced um eine komplettes Menü zu erhalten. Wählen Sie als Digital Output Format zwischen: Consumer, dementsprechend stehen im Advanced Settings Menü Einstellungen zum Copy Mode SCMS (Original, Erste Generation, kein Kopierschutz) und Emphasis zur Verfügung. -
Seite 16: Gerätefunktionalität
Gerätefunktionalität bei PC Über den Gerätemanager, den Sie über Arbeitsplatz->Systemsteuerung-> System erreichen, können Sie die Resourcen und Treiberinformationen der Delta 66 prüfen. Der Gerätetyp ist Audio, Video und Game Controller. Im Gerätemanager finden Sie alle im Computer installierten Geräte, eine Resourcenübersicht erhalten Sie, wenn Sie doppelt auf Computer klicken. -
Seite 17: Audiogerät Delta
Im Bereich Audio sehen Sie die MME/Direct Sound Treiber für Wiedergabe/Ausgang: WavOut x/x Delta 66 (2 Geräte) + S/PDIF Aufnahme/Eingang:PCM In x/x Delta 66 (2 Geräte) + S/PDIF + Monitor Sie können in diesem Menü das Standard Wiedergabe- und Aufnahme-Gerät wählen, über diese Standard Geräte werden dann z.B. -
Seite 18: Multimediagerät Delta
Karte direkt oder über den Audio Mapper angesteuert werden. CD-Audio Wiedergabe ohne Verbindungskabel Das Recordingsystem Delta 66 verfügt nicht über einen internen Anschluss eines CD-ROM-Laufwerks, wie Sie es von Soundkarten kennen. Diese Kabelverbindung ist durch moderne Programmarchitektur , die auf Direct Sound basiert nicht mehr nötig. -
Seite 19: Problembehebung
Delta 66 Fehlerbehebung Problem: Die PCI-Karte wird vom Computer nicht erkannt. Lösung: Wechseln Sie den PCI-Steckplatz der Karte. Problem: Bei der Wiedergabe und/oder Aufnahme treten Knackgeräusche auf. Lösung: Schalten Sie für alle CD-ROM Laufwerke (auch DVD-, CD-R und CD-RW Geräte) die automatische Benachrichtigung beim Wechseln auf aus. - Seite 20 M-Audio, MIDIMAN Deutschland Kuhallmand 34, D-74613 Öhringen Tel. 07941 98 700 0, Fax 07941 98 700 70 info@m-audio.de http://www.m-audio.de Technischer Support: Mo-Do, 15-17 Uhr Tel. 07941 98 700 30 e-mail: support@m-audio.de...
