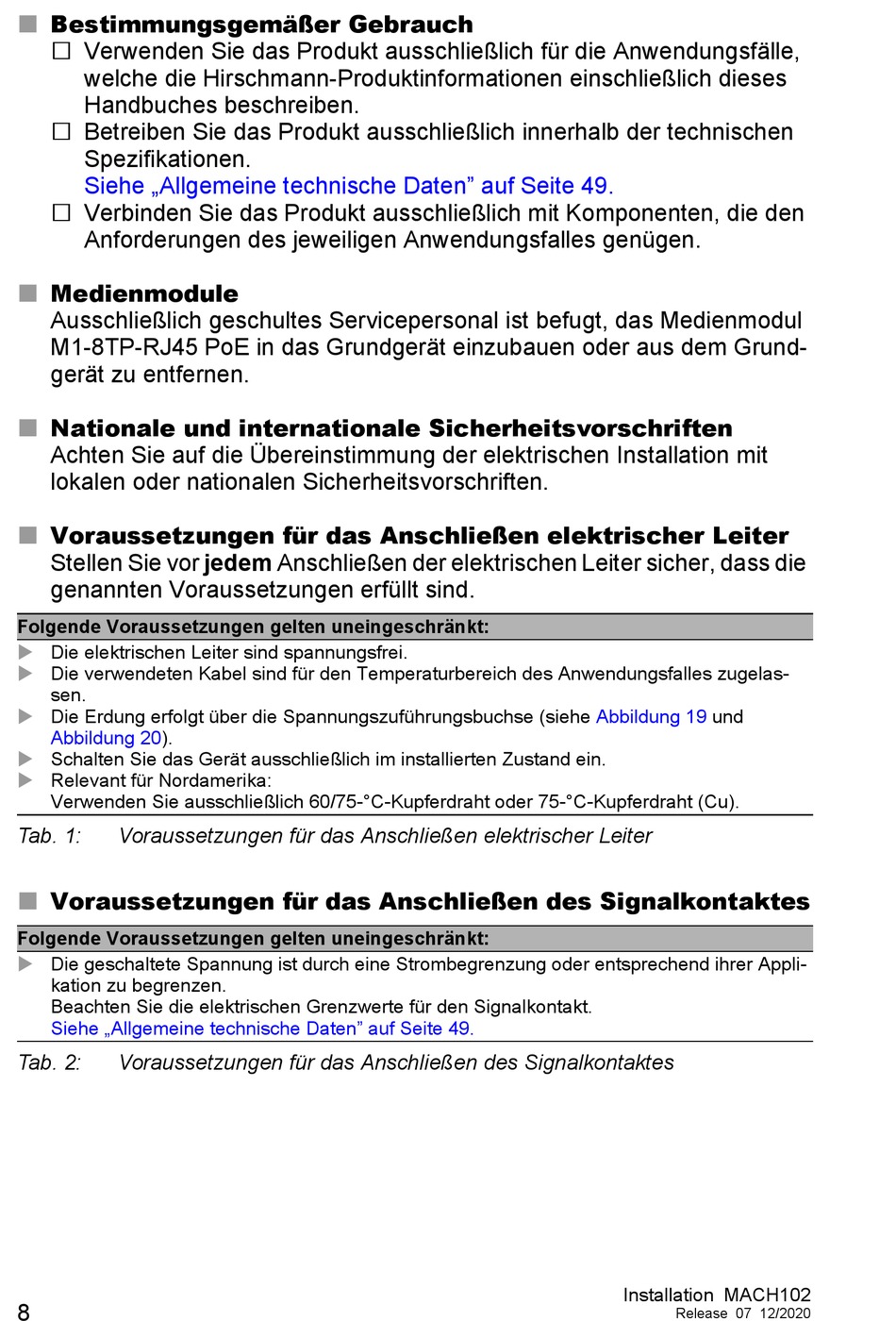

Bestimmungsgemäßer Gebrauch
Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle,
welche die Hirschmann-Produktinformationen einschließlich dieses
Handbuches beschreiben.
Betreiben Sie das Produkt ausschließlich innerhalb der technischen
Spezifikationen.
Siehe „Allgemeine technische Daten" auf Seite 49.
Verbinden Sie das Produkt ausschließlich mit Komponenten, die den
Anforderungen des jeweiligen Anwendungsfalles genügen.
Medienmodule
Ausschließlich geschultes Servicepersonal ist befugt, das Medienmodul
M1-8TP-RJ45 PoE in das Grundgerät einzubauen oder aus dem Grund-
gerät zu entfernen.
Nationale und internationale Sicherheitsvorschriften
Achten Sie auf die Übereinstimmung der elektrischen Installation mit
lokalen oder nationalen Sicherheitsvorschriften.
Voraussetzungen für das Anschließen elektrischer Leiter
Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass die
genannten Voraussetzungen erfüllt sind.
Folgende Voraussetzungen gelten uneingeschränkt:
Die elektrischen Leiter sind spannungsfrei.
Die verwendeten Kabel sind für den Temperaturbereich des Anwendungsfalles zugelas-
sen.
Die Erdung erfolgt über die Spannungszuführungsbuchse (siehe
Abbildung
20).
Schalten Sie das Gerät ausschließlich im installierten Zustand ein.
Relevant für Nordamerika:
Verwenden Sie ausschließlich 60/75-°C-Kupferdraht oder 75-°C-Kupferdraht (Cu).
Tab. 1:
Voraussetzungen für das Anschließen elektrischer Leiter
Voraussetzungen für das Anschließen des Signalkontaktes
Folgende Voraussetzungen gelten uneingeschränkt:
Die geschaltete Spannung ist durch eine Strombegrenzung oder entsprechend ihrer Appli-
kation zu begrenzen.
Beachten Sie die elektrischen Grenzwerte für den Signalkontakt.
Siehe „Allgemeine technische Daten" auf Seite 49.
Tab. 2:
Voraussetzungen für das Anschließen des Signalkontaktes
8
Abbildung 19
und
Installation MACH102
Release 07 12/2020
