Erdung
Die Erdung erfolgt über die Spannungszuführungsbuchse (siehe
Abbildung 19
2.1.6
Versorgungsspannung
ELEKTRISCHER SCHLAG
Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
Das Nichtbeachten dieser Anweisungen kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Der Eingangsspannungsbereich der MACH102-Grundgeräte ist auf
100 V AC ... 240 V AC ausgelegt.
Die Stromversorgung der Geräte MACH102-8TP-R, MACH102-8TP-FR und
MACH102-24TP-FR ist redundant ausgelegt.
MACH102-8TP, MACH102-8TP-F und MACH102-24TP-F
1

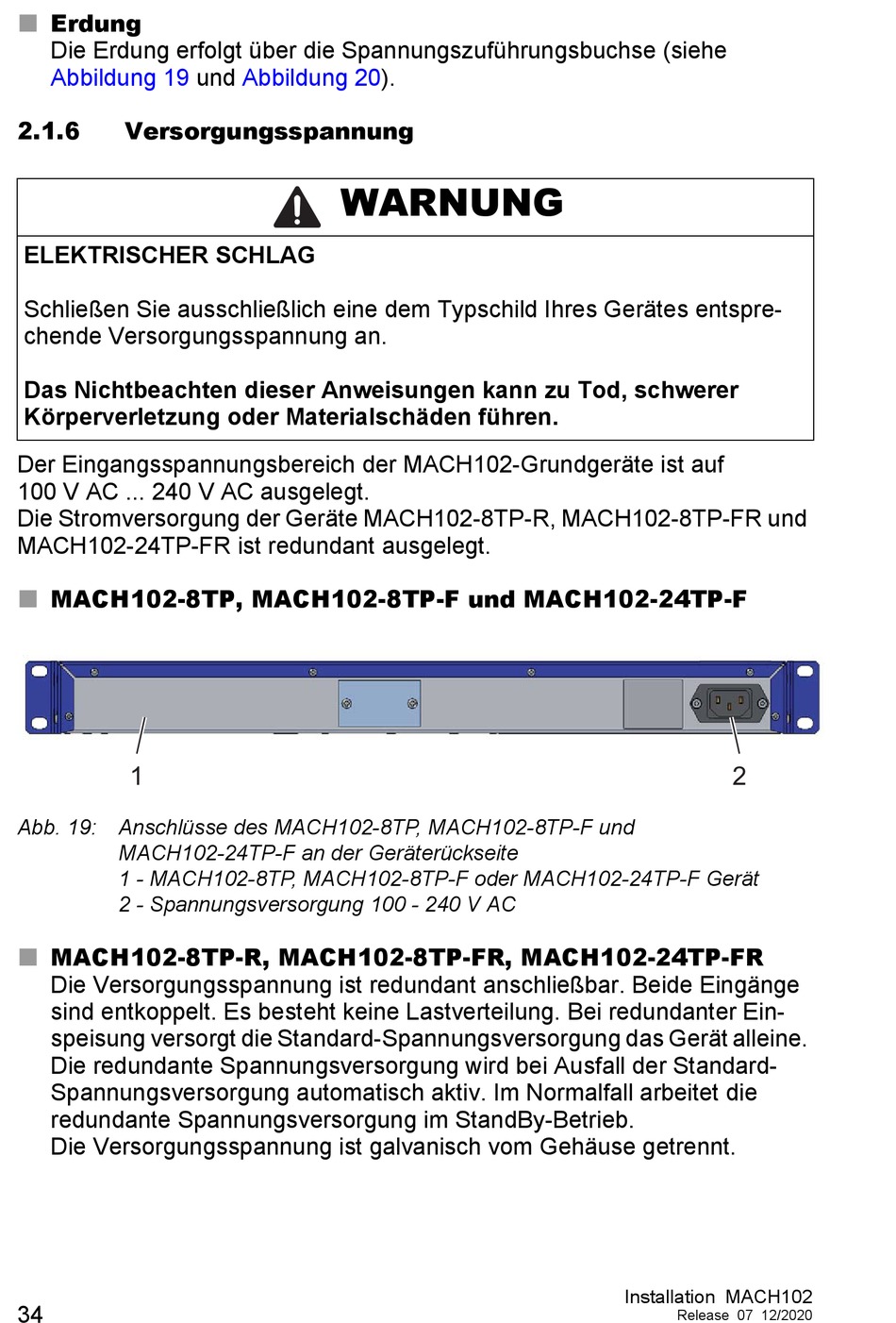

Abb. 19: Anschlüsse des MACH102-8TP, MACH102-8TP-F und
MACH102-24TP-F an der Geräterückseite
1 - MACH102-8TP, MACH102-8TP-F oder MACH102-24TP-F Gerät
2 - Spannungsversorgung 100 - 240 V AC
MACH102-8TP-R, MACH102-8TP-FR, MACH102-24TP-FR
Die Versorgungsspannung ist redundant anschließbar. Beide Eingänge
sind entkoppelt. Es besteht keine Lastverteilung. Bei redundanter Ein-
speisung versorgt die Standard-Spannungsversorgung das Gerät alleine.
Die redundante Spannungsversorgung wird bei Ausfall der Standard-
Spannungsversorgung automatisch aktiv. Im Normalfall arbeitet die
redundante Spannungsversorgung im StandBy-Betrieb.
Die Versorgungsspannung ist galvanisch vom Gehäuse getrennt.
34
und
Abbildung
20).
WARNUNG
2
Installation MACH102
Release 07 12/2020
