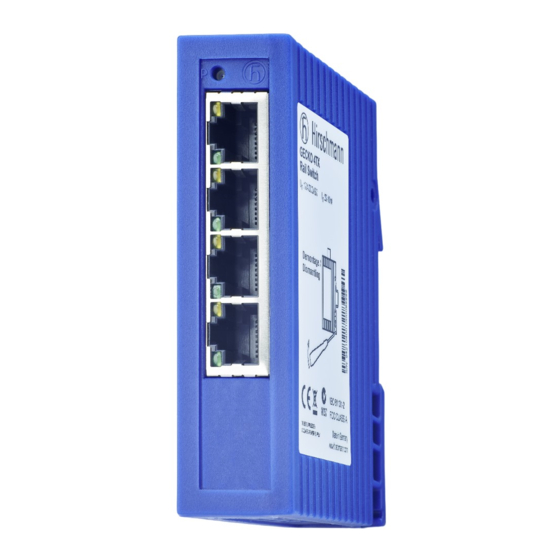

Belden HIRSCHMANN GECKO Anwenderhandbuch

Belden HIRSCHMANN GECKO Anwenderhandbuch

Installation lite managed switch

Werbung

Anwender-Handbuch
Installation
Lite Managed Switch
GECKO
Installation GECKO
Technische Unterstützung
Release 03 03/2016
https://hirschmann-support.belden.eu.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Belden HIRSCHMANN GECKO

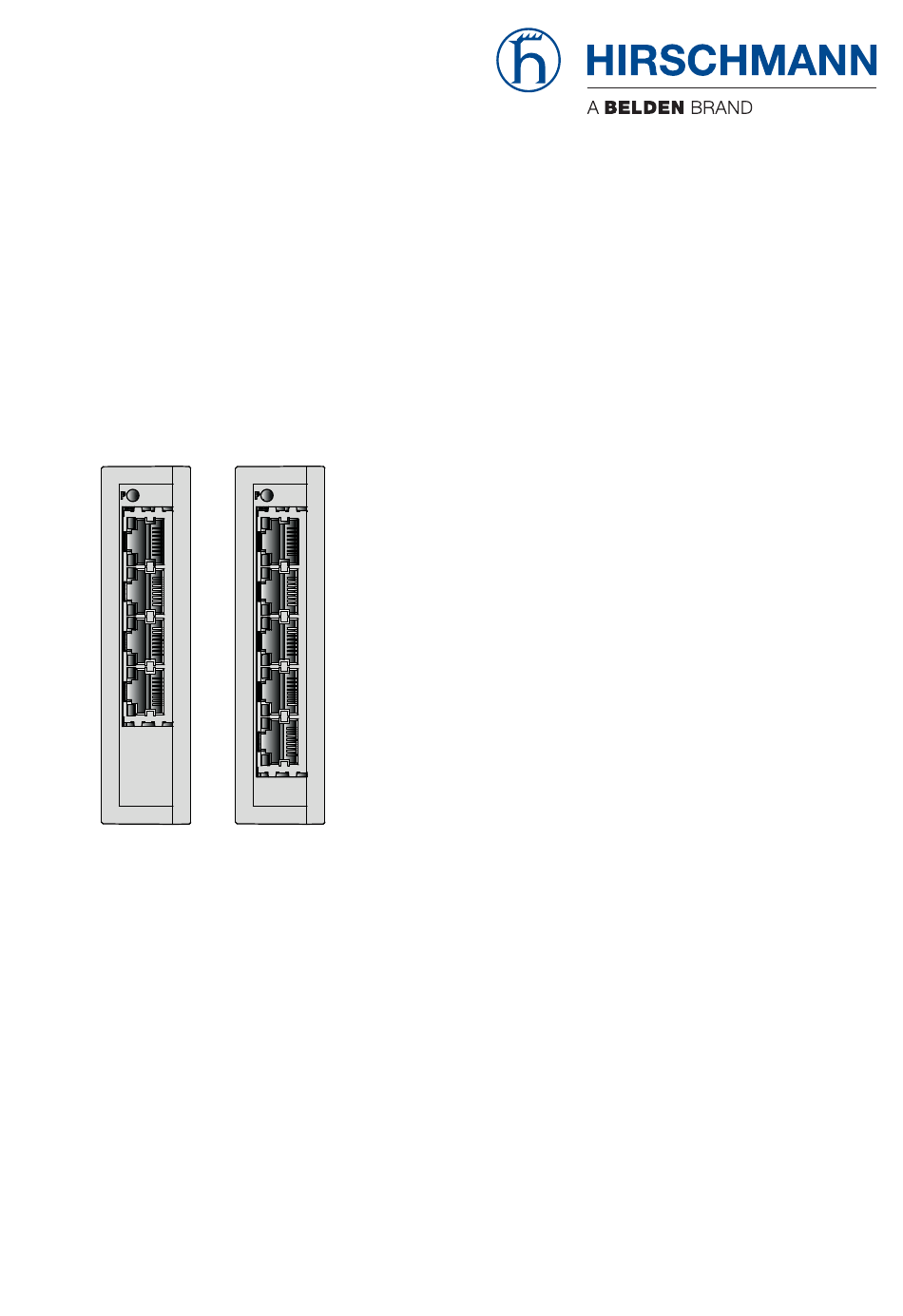

  • Seite 1 Anwender-Handbuch Installation Lite Managed Switch GECKO Installation GECKO Technische Unterstützung Release 03 03/2016 https://hirschmann-support.belden.eu.com...
  • Seite 2 Die Nennung von geschützten Warenzeichen in diesem Handbuch berechtigt auch ohne beson- dere Kennzeichnung nicht zu der Annahme, dass solche Namen im Sinne der Warenzeichen- und Markenschutz-Gesetzgebung als frei zu betrachten wären und daher von jedermann benutzt werden dürften. © 2016 Hirschmann Automation and Control GmbH Handbücher sowie Software sind urheberrechtlich geschützt.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Über dieses Handbuch Beschreibung Allgemeine Beschreibung Geräteansicht Spannungsversorgung Ethernet-Ports 1.4.1 10/100-Mbit/s-Twisted-Pair-Port Anzeigeelemente 1.5.1 Gerätestatus 1.5.2 Portstatus Installation Paketinhalt prüfen Auf die Hutschiene montieren Klemmblock für die Versorgungsspannung und Erdung ver- drahten Gerät in Betrieb nehmen Datenkabel anschließen Konfiguration Überwachung der Umgebungslufttemperatur Wartung, Service Demontage...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Sicherheitsvorschriften  Sie betreiben dieses Gerät mit Elektrizität. Der unsachgemäße Gebrauch dieses Gerätes birgt das Risiko von Personen- oder Sachschaden. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung und Montage sowie sorgfältige Bedie- nung und Instandhaltung voraus. ...
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch   Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses Handbuches beschreiben.  Betreiben Sie das Produkt ausschließlich innerhalb der technischen Spezifikationen. Siehe „Technische Daten” auf Seite 23.  Verbinden Sie das Produkt ausschließlich mit Komponenten, die den Anforderungen des jeweiligen Anwendungsfalles genügen.
  • Seite 6: Anforderungen An Den Installationsort

     Der Leiterquerschnitt des Erdungsleiters beträgt mindestens 1 mm² (Nordamerika: AWG16).  Die verwendeten Kabel sind für den Temperaturbereich des Anwendungsfalles zugelassen.  Die Spannungsversorgungskabel eignen sich für Umgebungs- lufttemperaturen bis mindestens 75 °C. Die Adern der Spannungs- versorgungskabel bestehen aus Kupferdraht. ...
  • Seite 7: Fcc-Hinweis

    2004/108/EG (EMV) Richtlinie des Europäischen Parlamentes und des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str.
  • Seite 8: Recycling-Hinweis

    Recycling-Hinweis  Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. Installation GECKO Release 03 03/2016...
  • Seite 9: Über Dieses Handbuch

    Über dieses Handbuch Die Dokumentation zu Ihrem Gerät besteht aus folgenden Dokumenten. Allgemeine Sicher- Das Hinweisblatt „Allgemeine Sicherheitshinweise“ enthält Sicherheits- heitshinweise hinweise und Internet-Links zu unseren Produktseiten, auf denen Sie das „Anwender-Handbuch Installation“ digital beziehen können. Sie benötigen das „Anwender-Handbuch Installation“ für die Installation und den Betrieb Ihres Geräts.
  • Seite 10: Beschreibung

    Beschreibung Allgemeine Beschreibung Die GECKO-Geräte sind konzipiert für die speziellen Anforderungen der industriellen Automatisierung. Sie erfüllen die relevanten Industriestandards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte ermöglichen den Aufbau von geswitchten Industrial-Ethernet- Netzen nach der Norm IEEE 802.3.
  • Seite 11 Anwendungsbeispiel  redundanter Daten-Link Redundanzverfahren: Rapid-Spanning-Tree-Protokoll Steuerung Lite Managed Switch GECKO Daten-Link Fertigungszelle Installation GECKO Release 03 03/2016...
  • Seite 12: Geräteansicht

    Geräteansicht LED-Anzeigeelement Gerätestatus 3-poliger Klemmblock für die Versorgungsspannung und die Erdung 3 a Ports 1 ... 4 10/100-Mbit/s-Twisted-Pair-Ports 3 b Ports 1 ... 5 10/100-Mbit/s-Twisted-Pair-Ports LED-Anzeigeelemente Portstatus Spannungsversorgung Zur Spannungsversorgung des Gerätes steht Ihnen ein steckbarer 3-poliger Klemmblock zur Verfügung. Weitere Informationen finden Sie unter „Versorgungsspannung”...
  • Seite 13: Anzeigeelemente

    Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom- ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX anzuschließen. Dieser Port unterstützt:  Autonegotiation  Autopolarity  Autocrossing  100 Mbit/s halbduplex, 100 Mbit/s vollduplex  10 Mbit/s halbduplex, 10 Mbit/s vollduplex Lieferzustand: Autonegotiation aktiviert Die Pinbelegung entspricht MDI-X.
  • Seite 14: Portstatus

    Anzeige Farbe Aktivität Bedeutung Power grün leuchtet Versorgungsspannung liegt an keine Versorgungsspannung zu niedrig 1.5.2 Portstatus Diese LEDs zeigen Port-bezogene Information an. Datenrate Link-Status Anzeige Farbe Aktivität Bedeutung Datenrate gelb leuchtet 100-Mbit/s-Verbindung keine 10-Mbit/s-Verbindung LS/DA Link-Status grün leuchtet Gerät erkennt einen gültigen Daten Link blinkt...
  • Seite 15: Installation

    Installation Anmerkung: Lesen Sie vor der Installation und Inbetriebnahme des Gerätes die Sicherheitshinweise. Siehe „Sicherheitshinweise” auf Seite 4. Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Führen Sie folgende Schritte aus, um das Gerät zu installieren und zu konfi- gurieren: ...
  • Seite 16: Klemmblock Für Die Versorgungsspannung Und Erdung Verdrahten

    Um das Gerät auf eine waagerecht montierte 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie wie folgt vor:  Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein.  Führen Sie den unteren Teil des Gerätes gegen die Hutschiene. Klemmblock für die Versorgungsspannung und Erdung verdrahten VORSICHT...
  • Seite 17: Gerät In Betrieb Nehmen

    Abbildung Pinbelegung am Gerät Größe der Versorgungsspan- nung +24 V Nennspannungsbereich DC +24 V 12 V ... 24 V Erdungsanschluss Spannungsbereich DC inklusive maximaler Toleranzen 9,6 V ... 32 V Tab. 2: Pinbelegung 3-poliger Klemmblock Die Versorgungsspannung ist galvanisch vom Gehäuse getrennt. Um das Gerät zu erden und die Leiter für die Versorgungsspannung anzu- schließen, gehen Sie wie folgt vor: ...
  • Seite 18: Datenkabel Anschließen

    Datenkabel anschließen Anmerkung: Befolgen Sie generell die folgenden Empfehlungen für Daten- verkabelung in Umgebungen mit hohem elektrischen Störpotential:  Wählen Sie die Länge der Datenkabel so kurz wie möglich.  Achten Sie bei Kupferverkabelung auf einen ausreichenden Abstand zwi- schen Spannungsversorgungs- und Datenkabel, wenn diese über große Distanzen verlaufen.
  • Seite 19: Konfiguration

    Konfiguration Anmerkung: Das Vorhandensein von zwei oder mehreren Geräten mit der selben IP-Adresse kann ein nicht vorhersagbares Verhalten Ihres Netzes verursachen. Installieren und pflegen Sie einen Prozess, der jedem Gerät im Netz eine ein- malige IP-Adresse zuweist. Lieferzustand   IP-Adresse: Gerät sucht IP-Adresse über DHCP ...
  • Seite 20: Überwachung Der Umgebungslufttemperatur

    Überwachung der Umgebungslufttemperatur  Betreiben Sie das Gerät ausschließlich bis zur angegebenen maximalen Umgebungslufttemperatur. Siehe „Allgemeine technische Daten” auf Seite 23. Die Umgebungslufttemperatur ist die Temperatur der Luft 5 cm neben dem Gerät. Sie ist abhängig von den Einbaubedingungen des Gerätes, z. B. dem Abstand zu anderen Geräten oder sonstigen Objekten und der Leistung benachbarter Geräte.
  • Seite 21: Wartung, Service

    Wartung, Service  Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen.
  • Seite 22: Demontage

    Demontage Um die Demontage vorzubereiten, gehen Sie wie folgt vor:  Ziehen Sie die Datenkabel ab.  Schalten Sie die Versorgungsspannung aus.  Ziehen Sie den Klemmblock vom Gerät ab.  Trennen Sie die Erdung. Um das Gerät von der Hutschiene zu demontieren, gehen Sie wie folgt vor: ...
  • Seite 23: Technische Daten

    Technische Daten Allgemeine technische Daten  Abmessungen Siehe „Maßzeichnungen” auf Seite 24. B × H × T Masse GECKO 4TX 103 g GECKO 5TX 110 g Spannungsversorgung  Sicherheitskleinspannung (SELV)  Relevant für Nordamerika: Class 2 Nennspannungsbereich DC 12 V ... 24 V Spannungsbereich DC inklu- 9,6 V ...
  • Seite 24: Maßzeichnungen

    Maßzeichnungen  73,5 inch 2.89 78,5 3.09 0.98 Installation GECKO Release 03 03/2016...
  • Seite 25: Emv Und Festigkeit

    EMV und Festigkeit  EMV-Störaussendung gestrahlte Störaussendung EN 55022 Klasse A FCC 47 CFR Part 15 Klasse A EN 61000-6-4 erfüllt leitungsgeführte Störaussendung EN 55022 DC-Versorgungsanschluss Klasse A FCC 47 CFR Part 15 DC-Versorgungsanschluss Klasse A EN 61000-6-4 DC-Versorgungsanschluss erfüllt EN 55022 Telekommunikationsanschlüsse Klasse A EN 61000-6-4...
  • Seite 26: Lieferumfang

    Leistungsaufnahme/Leistungsabgabe  Maximale Leistungsabgabe Leistungsaufnahme GECKO 4TX 2,35 W 8,0 Btu (IT)/h GECKO 5TX 1,8 W 5,8 Btu (IT)/h Lieferumfang  Anzahl Artikel 1 × Gerät 1 × 3-poliger Klemmblock für die Versorgungsspannung und die Erdung 1 × Allgemeine Sicherheitshinweise Bestellnummer ...
  • Seite 27 Bezeichnung EN 61000-6-2 Elektromagnetische Verträglichkeit (EMV) – Teil 6-2: Fachgrundnormen – Störfestigkeit für Industriebereiche EN 61000-6-4 Elektromagnetische Verträglichkeit (EMV) – Teil 6-4: Fachgrundnormen – Störaussendung für Industriebereiche EN 61131-2 Speicherprogrammierbare Steuerungen – Teil 2: Betriebsmittelanforde- rungen und Prüfungen FCC 47 CFR Part 15 Code of Federal Regulations IEC/EN 61850-3 Kommunikationsnetze und -systeme in Stationen –...
  • Seite 28: A Weitere Unterstützung

    Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com Sie erreichen uns in der Region EMEA unter  Tel.: +49 (0)1805 14-1538  E-Mail: hac.support@belden.com in der Region Amerika unter  Tel.: +1 (717) 217-2270  E-Mail: inet-support.us@belden.com in der Region Asien-Pazifik unter ...
  • Seite 29 Installation GECKO Release 03 03/2016...
