Erläuterung Der Maschine - Astoria Core200 AEP Bedienungs- Und Wartungsanleitung

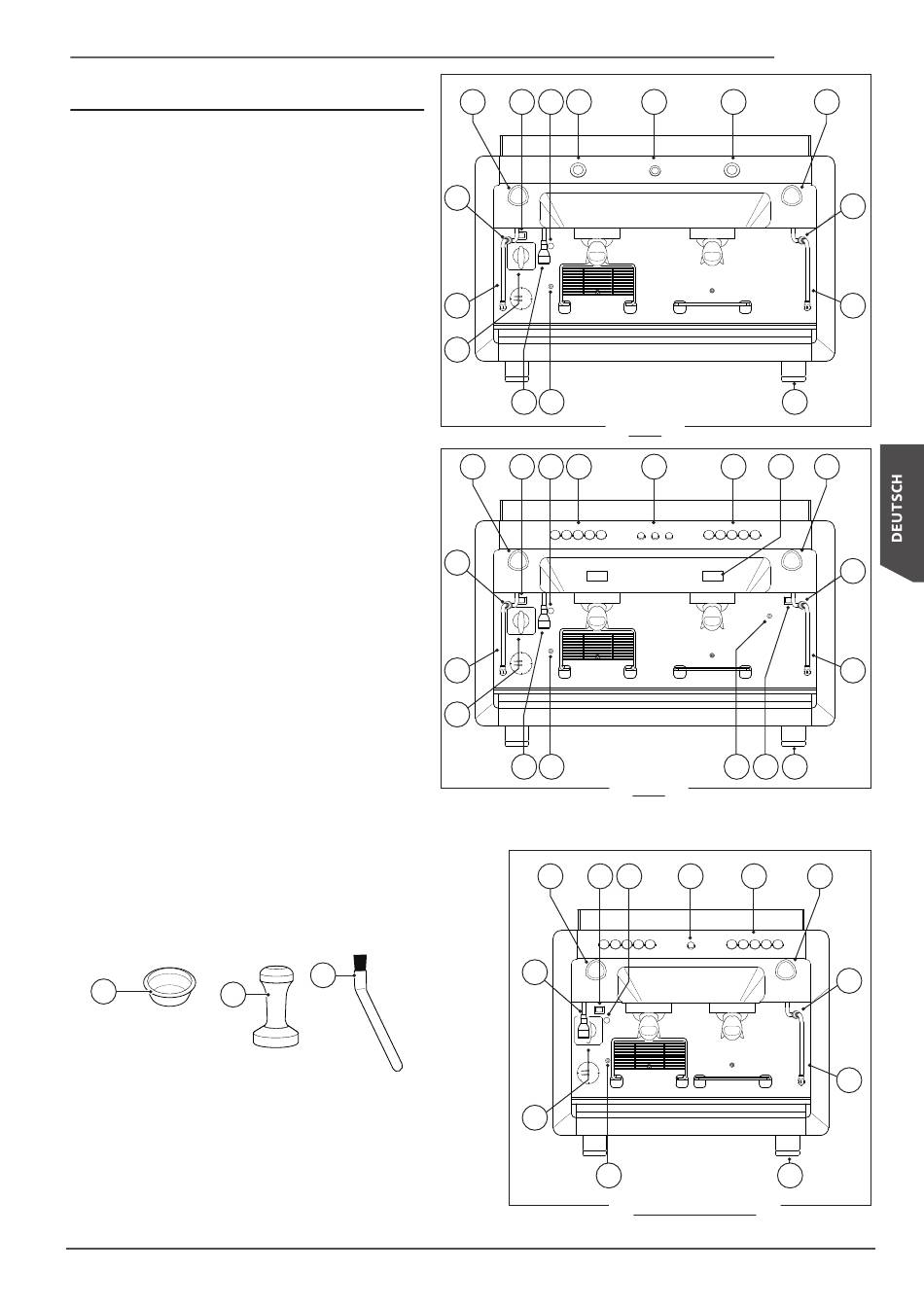

2.5 Erläuterung der Maschine
1. Taste manuelle Kaffeeabgabe.
2. Taste Wasserabgabe.
3. Schalter LED-Beleuchtung Arbeitsfläche.
4. Abgabedüse Heißwasser.
5. Dampfdüse.
6. Verbrennungsschutz.
7. Verstellbarer Fuß.
8. Manometer.
9. Umschalter Maschineneinschaltung.
10. Wasserstandanzeiger Boiler.
11. Kontrollleuchte Einschaltung.
12. Tastenfeld Kaffeewahl.
13. Tastenfeld Betriebsfunktionen.
14. Drehknopf Dampfabgabe.
15. Drehknopf Heißwasserabgabe (Compact).
16. Chrono-Display.
17. Tassenabstellfläche.
18. Siebträger.
19. Kaffeeabgabeöffnung.
20. Tassenaufsatzgitter.
21. Tassenabstellgitter.
23. Schalter Tassenwärmer.
24. Kontrollleuchte Tassenwärmer.
25. Blindsieb
26. Kaffeepresse
27. Reinigungsbürste
