D

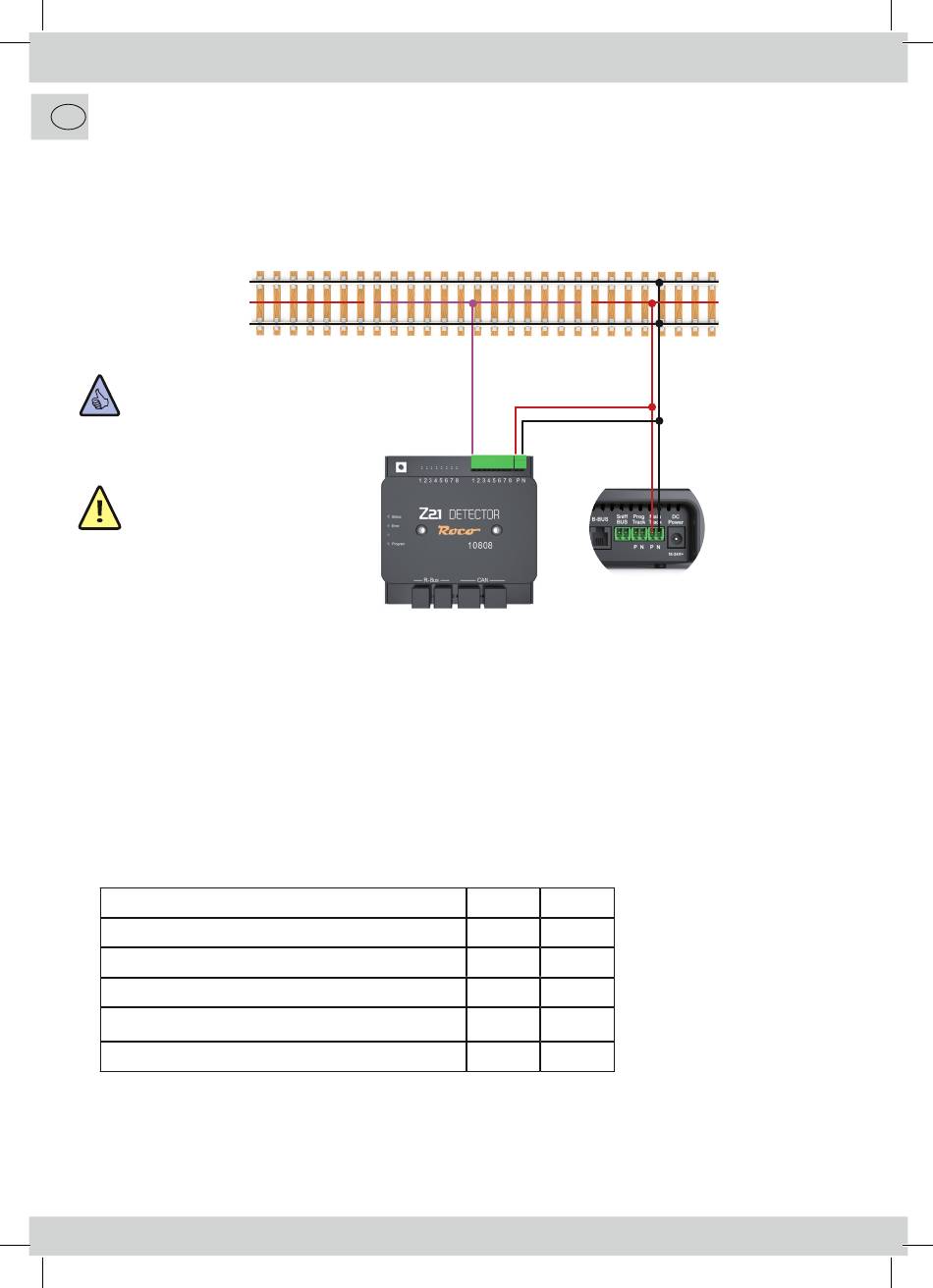

3-Leitergleis
Schließen Sie für die Stromversorgung die Eingänge P und N an die entsprechenden Boosterausgänge.
Trennen Sie hierzu den Mittelleiter beidseitig auf und verbinden Sie den so entstandenen
Rückmeldeabschnitt mit einer der 8 Rückmeldeklemmen.
Hinweis: Auch hier gilt,
Rückmeldeabschnitte müssen
auf beiden Seiten von der
Anlage getrennt sein.
Beachten Sie auch, dass die
Abtrennungen konsequent
auf dem Mittelleiter erfolgten.
Andernfalls kommt es beim
Überqueren der Trennstellen zu
Kurzschlüssen.

Z21 Detector mit der Zentrale verbinden

Sie können den Detector auf zwei Arten an die Zentrale anschließen.
• Über die CAN Schnittstelle der schwarzen Z21
• Über die R-BUS Schnittstelle an allen Z21 Zentralen und der multiZENTRALE
Schnittstellen und ihre Möglichkeiten
Updatemöglichkeit über Z21
RailCom
®
Belegtmeldung
Konfi guration über Z21 per PC oder App
Anzeige Aufgleisrichtung
6
Z21
pro
CAN R-BUS
X
X
X X
X
X
