8 | Demontage und Montage

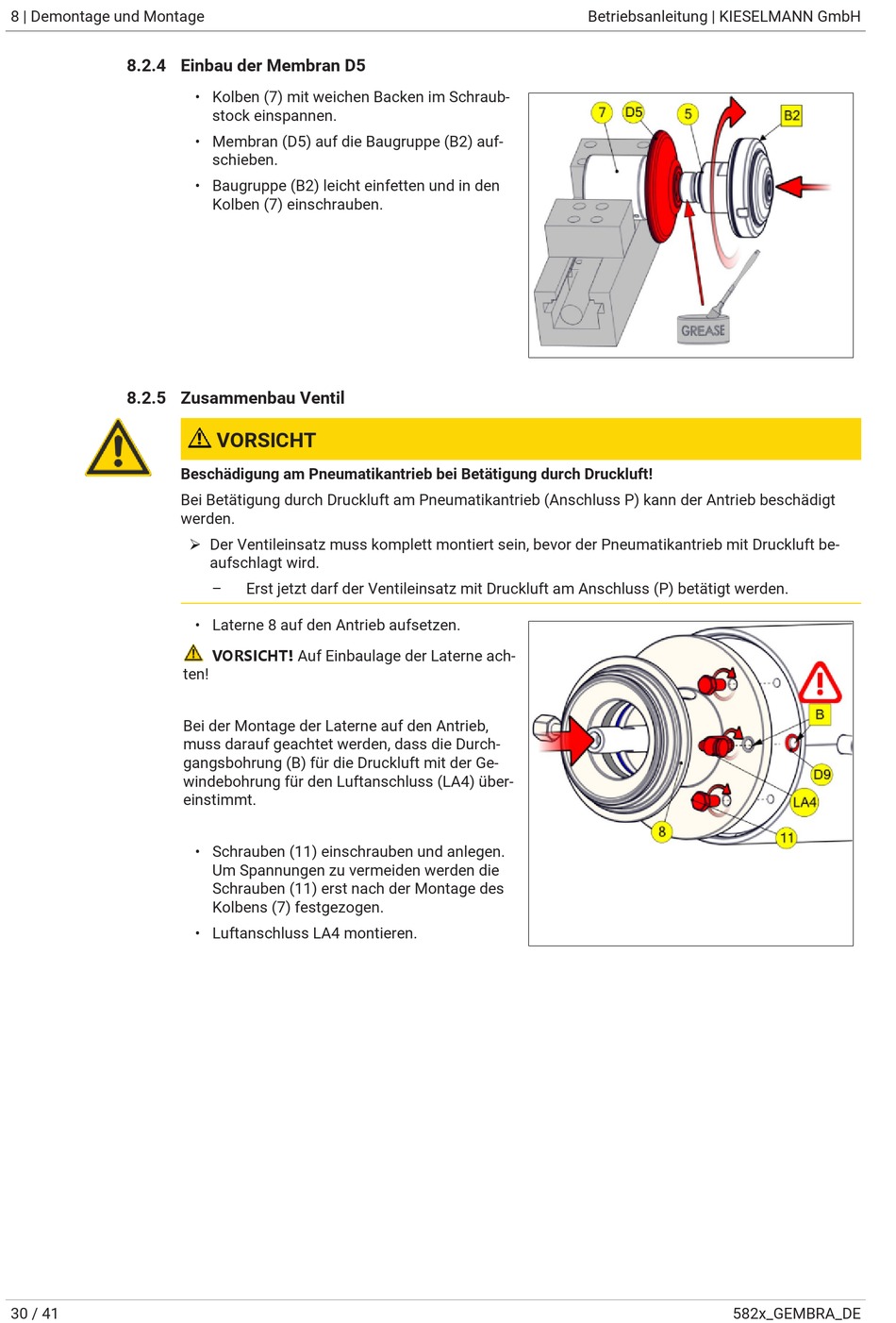

8.2.4 Einbau der Membran D5

8.2.5 Zusammenbau Ventil

30 / 41
• Kolben (7) mit weichen Backen im Schraub-
stock einspannen.
• Membran (D5) auf die Baugruppe (B2) auf-
schieben.
• Baugruppe (B2) leicht einfetten und in den
Kolben (7) einschrauben.
VORSICHT
Beschädigung am Pneumatikantrieb bei Betätigung durch Druckluft!
Bei Betätigung durch Druckluft am Pneumatikantrieb (Anschluss P) kann der Antrieb beschädigt
werden.
Ø Der Ventileinsatz muss komplett montiert sein, bevor der Pneumatikantrieb mit Druckluft be-
aufschlagt wird.
– Erst jetzt darf der Ventileinsatz mit Druckluft am Anschluss (P) betätigt werden.
• Laterne 8 auf den Antrieb aufsetzen.
VORSICHT! Auf Einbaulage der Laterne ach-
ten!
Bei der Montage der Laterne auf den Antrieb,
muss darauf geachtet werden, dass die Durch-
gangsbohrung (B) für die Druckluft mit der Ge-
windebohrung für den Luftanschluss (LA4) über-
einstimmt.
• Schrauben (11) einschrauben und anlegen.
Um Spannungen zu vermeiden werden die
Schrauben (11) erst nach der Montage des
Kolbens (7) festgezogen.
• Luftanschluss LA4 montieren.
