5 | Funktion und Betrieb

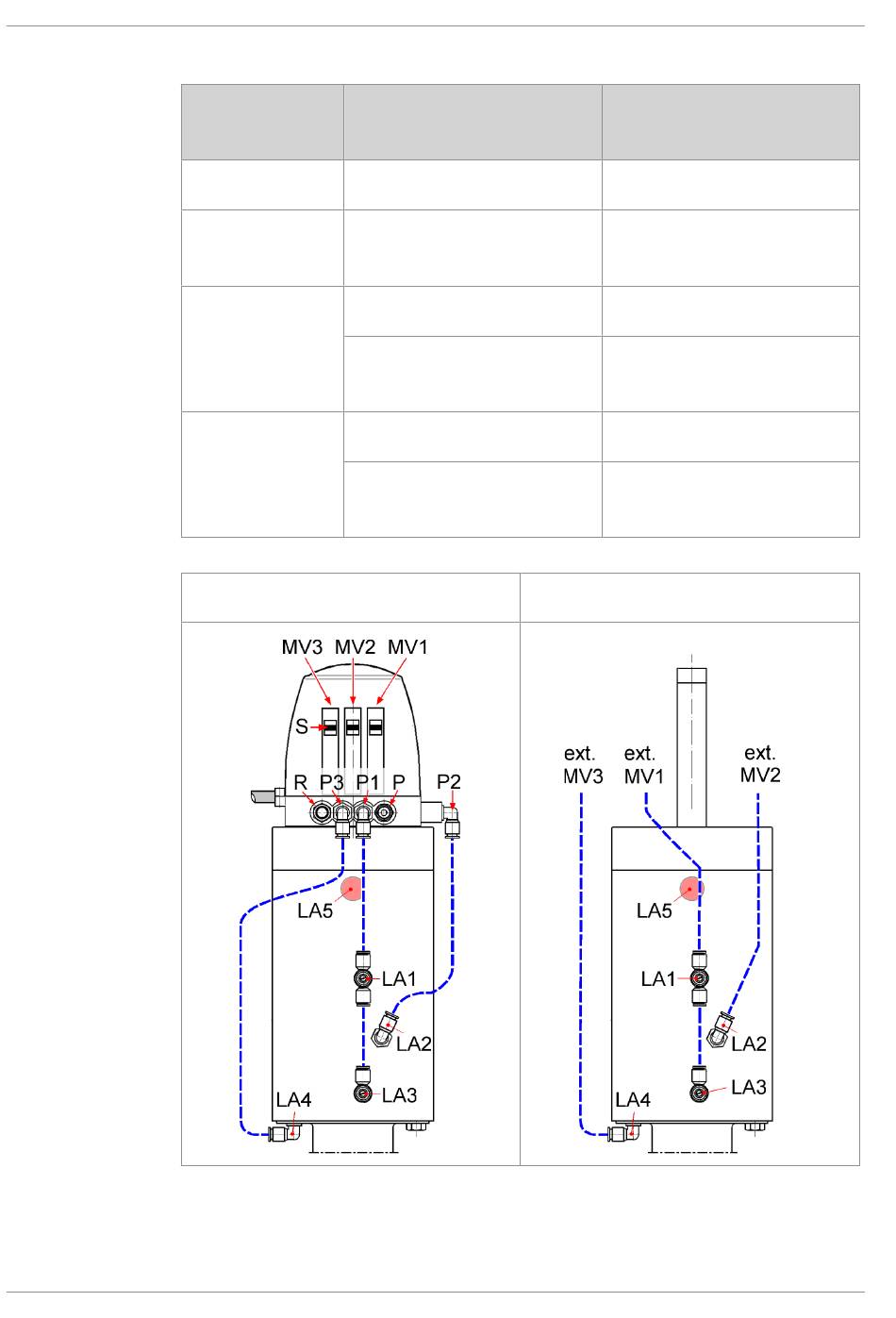

5.3 Pneumatische Ventilansteuerung
MV = Magnetventil
R = Entlüftung Schall-
dämpfer
P = Zuluftanschluss
LA = Luftanschluss
S = Schiebeschalter für
manuelle Betätigung
des Magnetventiles
12 / 41
Ventilfunktionen
Haupthub
Ventil "AUF"
Haupthub
Ventil "ZU"
Takten
UNTEN
Takten
OBEN
Ansteuerung über
Steuerkopf mit Magnetventilen
Pneum. Ansteuerung
über Steuerkopf mit
Magnetventilen (MV)
Steuerzuluft
P ➟ MV1 ➟ P1/LA1 & LA3
Entlüftung
LA1/P1 & LA3 ➟ MV1 ➟ R
Ventil schließt durch Feder
Auf = Steuerzuluft
P ➟ MV2 ➟ P2/LA2
ZU = Entlüftung
P2/LA2 ➟ MV2 ➟ R
Ventil schließt durch Feder
Auf = Steuerzuluft
P ➟ MV3 ➟ P3/LA4
ZU = Entlüftung
P3/LA4 ➟ MV3 ➟ R
Ventil schließt durch Feder
Betriebsanleitung | KIESELMANN GmbH
Pneum. Ansteuerung
über externe Magnetventile
(MV extern)
Steuerzuluft
ext. MV1 ➟ LA1 & LA3
Entlüftung
LA1 & LA3 ➟ ext. MV1
Ventil schließt durch Feder
Auf = Steuerzuluft
ext. MV2 ➟ LA2
ZU = Entlüftung
LA2 ➟ ext. MV2
Ventil schließt durch Feder
Auf = Steuerzuluft
ext. MV3 ➟ LA4
ZU = Entlüftung
LA4 ➟ ext. MV3
Ventil schließt durch Feder
Ansteuerung über
externe Magnetventile
582x_GEMBRA_DE
