Schritte
1. Richten Sie die Schraubenbohrungen in der Tastatur an den Schraubenbohrungen in der Handauflagenbaugruppe aus.
ANMERKUNG: Befestigen Sie die zwei leitfähigen Klebebänder auf der Tastatur und befestigen Sie die drei Kupferfolien auf der
Handballenstützen-Baugruppe, um die Tastaturbaugruppe an der Handballenstützen-Baugruppe zu befestigen.
2. Setzen Sie die 38 Schrauben (M1.2x1.4) und zehn Schrauben (M1.2x1.6), mit denen die Tastatur an der Handballenstützen-Baugruppe
befestigt ist, wieder ein.
ANMERKUNG: Installieren Sie die Schrauben der Tastaturbaugruppe nicht an Positionen, die mit MB gekennzeichnet sind. Die
Schraubenbohrungen sind für Schrauben der Systemplatine reserviert.

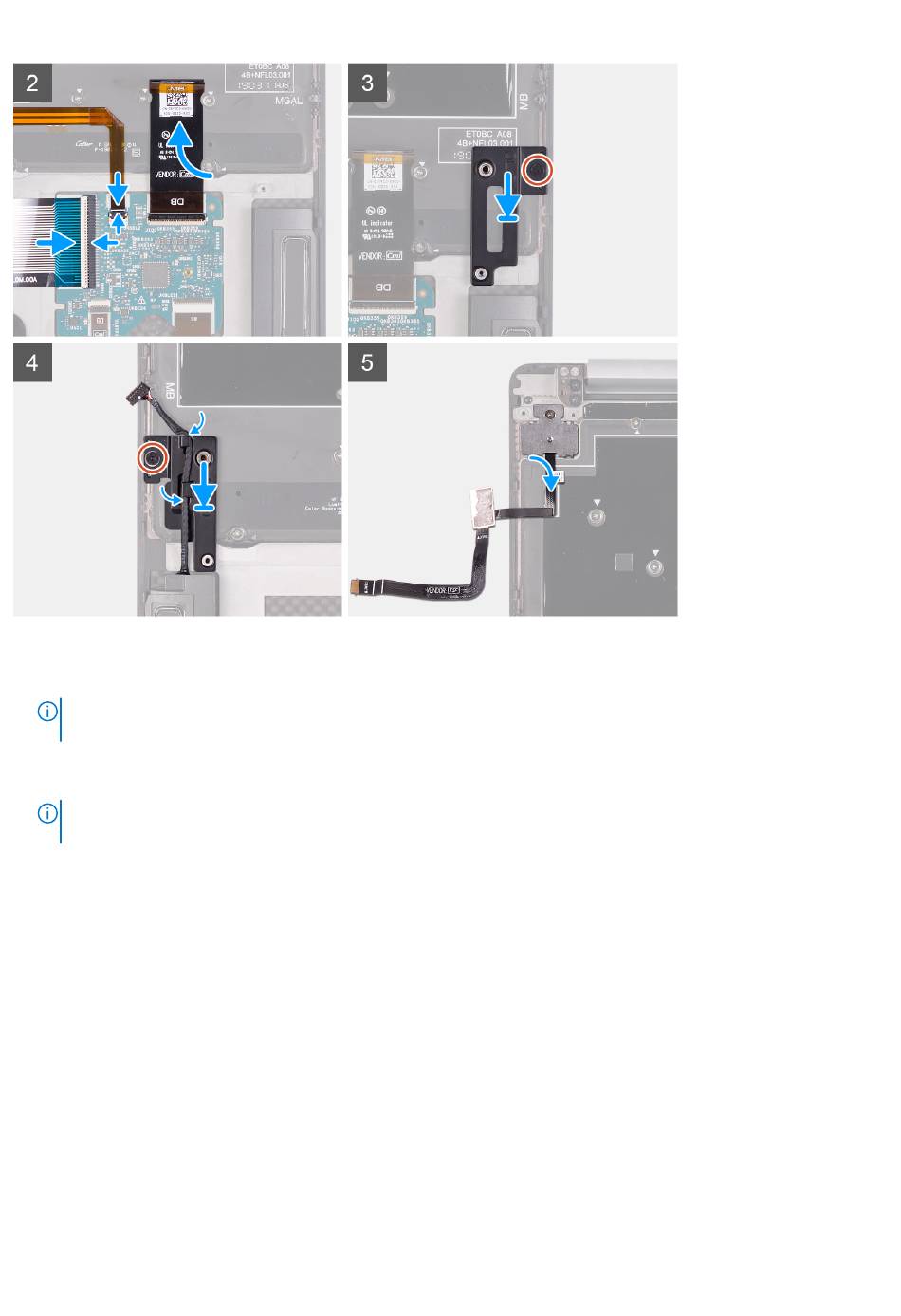

3. Befestigen Sie das Tastatursteuerungsplatinenkabel an der Tastatur.
4. Schließen Sie die Kabel für die Tastatur und die Tastaturhintergrundbeleuchtung an der Tastatursteuerplatine an.
5. Befestigen Sie die rechte Tastaturhalterung in den Schlitzen der Handballenstützen-Baugruppe.
6. Ziehen Sie die unverlierbare Schraube, mit der die rechte Tastaturhalterung an der Handballenstützen-Baugruppe befestigt ist, fest an.
7. Befestigen Sie die rechte Tastaturhalterung in den Schlitzen der Handballenstützen-Baugruppe.
8. Ziehen Sie die unverlierbare Schraube, mit der die linke Tastaturhalterung mit der Handballenstützen-Baugruppe befestigt ist, fest an.
9. Führen Sie das Lautsprecherkabel durch die Kabelführungen der linken Tastaturbaugruppe.
10. Befestigen Sie das Fingerabdruckleserkabel an der Tastatur.
Nächste Schritte
1. Bauen Sie die Systemplatine
2. Bauen Sie den Akku ein.
3. Bringen Sie die Bodenabdeckung
4. Befolgen Sie die Anweisungen unter
ein.
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
