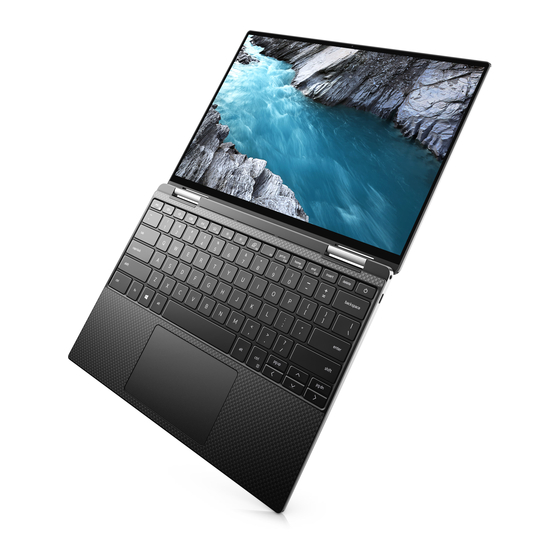

Dell XPS 13 2-in-1 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für XPS 13 2-in-1:
- Einrichtung und technische daten (23 Seiten)
Verwandte Anleitungen für Dell XPS 13 2-in-1
Inhaltszusammenfassung für Dell XPS 13 2-in-1
- Seite 1 XPS 13 2-in-1 (9310 2n1) Service-Handbuch Vorschriftenmodell: P103G Vorschriftentyp: P103G002 September 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Transport empfindlicher Komponenten..........................7 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Entfernen und Einbauen von Komponenten.................9 Empfohlene Werkzeuge................................9 Schraubenliste..................................9 Hauptkomponenten von XPS 13 2-in-1 (9310 2n1)......................10 Bodenabdeckung..................................12 Entfernen der Bodenabdeckung...........................12 Anbringen der Bodenabdeckung..........................14 Akku....................................... 15 Vorsichtshinweise zu Lithium-Ionen-Batterien......................15... - Seite 4 Löschen von BIOS- (System-Setup) und Systemkennwörtern..................50 Kapitel 5: Fehlerbehebung......................51 Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers....51 Wiederherstellen des Betriebssystems..........................51 SupportAssist | Integrierte Diagnose..........................51 Systemdiagnoseanzeigen..............................52 Aktualisieren des BIOS................................53 Aktualisieren des BIOS (USB-Stick)..........................53 Ein- und Ausschalten des WLAN............................53 Reststromentladung................................54...
-
Seite 5: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell Arbeiten an Komponenten im Inneren des Computers... -
Seite 6: Schutz Vor Elektrostatischer Entladung
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 7: Komponenten Eines Esd-Service-Kits
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 8: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Nach der Arbeit an Komponenten im Inneren des Computers Info über diese Aufgabe VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Schritte 1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. 2. -
Seite 9: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 00 ●... -
Seite 10: Hauptkomponenten Von Xps 13 2-In-1 (9310 2N1)
Systemplatine Handballenstützen- M1.2x4 1 unverlierbare Schraube Baugruppe Tastaturbaugruppe Handballenstützen- M1,2x1,4 Baugruppe Tastaturbaugruppe Handballenstützen- M1.2x1.6 Baugruppe Hauptkomponenten von XPS 13 2-in-1 (9310 2n1) Die folgende Abbildung zeigt die wichtigsten Komponenten von XPS 13 2-in-1 (9310 2n1). Entfernen und Einbauen von Komponenten... - Seite 11 1. Bodenabdeckung 2. Batterie 3. Systemplatine 4. Linker Lüfter 5. Linke Tastaturhalterung Entfernen und Einbauen von Komponenten...
-
Seite 12: Bodenabdeckung
11. Halterung des USB-Typ-C-Ports 12. Rechter Lüfter ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. - Seite 13 Entfernen und Einbauen von Komponenten...
-
Seite 14: Anbringen Der Bodenabdeckung
Schritte 1. Entfernen Sie die acht Torx-Schrauben (M2x4.5), mit denen die Abdeckung für die Unterseite an der Handballenstützen-Baugruppe befestigt wird. 2. Hebeln Sie die Bodenabdeckung beginnend in der linken unteren Ecke in Pfeilrichtung, um sie aus der Handballenstützen-Baugruppe zu lösen. VORSICHT: Ziehen bzw. -
Seite 15: Akku
Schritte 1. Richten Sie die Rückseite der Bodenabdeckung auf der Handballenstützen-Baugruppe aus und lassen Sie die Bodenabdeckung einrasten. 2. Bringen Sie die acht Torx-Schrauben (M2x4.5) wieder an, mit denen die Abdeckung an der Handballenstützen-Baugruppe befestigt wird. Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 16: Entfernen Der Batterie
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... - Seite 17 Schritte 1. Entfernen Sie die Torx 5-Schraube (M1.6x3.4), mit der das Batteriekabel an der Systemplatine befestigt wird. 2. Trennen Sie das Batteriekabel von der Zwischenplatine. ANMERKUNG: Entfernen Sie die Zwischenplatine unmittelbar nach dem Trennen des Batteriekabels, um eine Verlegung zu vermeiden.
-
Seite 18: Einsetzen Der Batterie
ANMERKUNG: Für die Zwischenplatine ist die Polarität unerheblich und beide Seiten sind kompatibel. 3. Entfernen Sie die Zwischenplatine von der Systemplatine. 4. Entfernen Sie die sieben Schrauben (M1.6x3), mit denen die Batterie an der Handballenstützen-Baugruppe befestigt ist. 5. Entfernen Sie die zwei Schrauben (M1.2x4), mit denen die Batterie an der Systemplatine befestigt ist. 6. - Seite 19 Schritte 1. Befestigen Sie den Magneten und den Metallriegel an der Batterie. ANMERKUNG: Verwenden Sie den Magneten und den Metallriegel von der fehlerhaften Batterie. 2. Richten Sie die Schraubenbohrungen der Batterie und die der Systemplatine sowie der Handballenstützen-Baugruppe direkt übereinander aus. 3.
-
Seite 20: Bildschirmbaugruppe
Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die Batterie. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Bildschirmbaugruppe und stellt das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten... - Seite 21 Schritte 1. Lösen Sie die unverlierbare Schraube (M1.6x3), mit der die Halterung des Bildschirmkabels an der Systemplatine befestigt wird. 2. Heben Sie die Halterung des Bildschirmkabels von der Systemplatine. 3. Ziehen Sie die Klebebänder ab, mit denen das Bildschirmkabel und das Kamerakabel an der Systemplatine befestigt sind. 4.
-
Seite 22: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und stellen das Verfahren zum Einbauen bildlich dar. Entfernen und Einbauen von Komponenten... - Seite 23 Schritte 1. Schieben Sie die Handballenstützen-Baugruppe unter die Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen der Handballenstützen-Baugruppe an den Schraubenbohrungen der Bildschirmscharniere aus. 3. Bringen Sie die vier Schrauben (M2.5x3) wieder an, mit denen die Bildschirmbaugruppe an der Handballenstützen-Baugruppe befestigt wird. Entfernen und Einbauen von Komponenten...
-
Seite 24: Lautsprecher
4. Verlegen Sie das Bildschirmkabel und das Kamerakabel durch die Kabelführungen auf der Systemplatine. 5. Verbinden Sie das Bildschirmkabel und das Kamerakabel mit der Systemplatine. 6. Befestigen Sie die Klebebänder, mit denen das Bildschirmkabel und das Kamerakabel an der Systemplatine befestigt sind. 7. -
Seite 25: Einbauen Der Lautsprecher
Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Lautsprecher und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. - Seite 26 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. Abbildung 1. Systemplatinenanschlüsse 1. Lautsprecherkabel 2. Kabel des Fingerabdrucklesers 3. Bildschirmkabel 4. Kamerakabel 5. Tastatursteuerungsplatinenkabel Die folgende Abbildung zeigt die Position der Systemplatine und stellt das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 27 Schritte 1. Lösen Sie die unverlierbare Schraube (M1.6x3), mit der die Halterung des Bildschirmkabels an der Systemplatine befestigt wird. 2. Heben Sie die Halterung des Bildschirmkabels von der Systemplatine. 3. Ziehen Sie die Klebebänder ab, mit denen das Bildschirmkabel und das Kamerakabel an der Systemplatine befestigt sind. 4.
-
Seite 28: Einbauen Der Systemplatine
5. Entfernen Sie das Bildschirmkabel und das Kamerakabel aus der Kabelführung der Systemplatine. 6. Entfernen Sie die Schraube (M1.6x3) und die Schraube (M1.6x2), mit der die Typ-C-Halterung an der Systemplatine befestigt ist. ANMERKUNG: Die Schraube M1.6x2 hat einen größeren Kopf als die Schraube M1.6x3. 7. - Seite 29 Entfernen und Einbauen von Komponenten...
- Seite 30 Schritte 1. Platzieren Sie den Netzschalter mit Fingerabdruckleser korrekt ausgerichtet auf der Handballenstützenbaugruppe. 2. Richten Sie die Schraubenbohrungen der Systemplatine an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. 3. Setzen Sie die vier Schrauben (M2x4), drei Schrauben (M1.2x3) und die eine Schraube (M1.2x4), mit der die Systemplatine an der Handballenstützen-Baugruppe befestigt wird, wieder ein.
-
Seite 31: Tastaturbaugruppe
10. Verlegen Sie das Bildschirmkabel und das Kamerakabel durch die Kabelführungen auf der Systemplatine. 11. Verbinden Sie das Bildschirmkabel und das Kamerakabel mit der Systemplatine. 12. Befestigen Sie die Klebebänder, mit denen das Bildschirmkabel und das Kamerakabel an der Systemplatine befestigt sind. 13. - Seite 32 Entfernen und Einbauen von Komponenten...
-
Seite 33: Einbauen Der Tastaturbaugruppe
Schritte 1. Lösen Sie das Kabel des Fingerabdrucklesers von der Tastatur. 2. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen an der linken Tastaturhalterung. 3. Lösen Sie die unverlierbare Schraube, mit der die linke Tastaturhalterung mit der Handballenstützen-Baugruppe befestigt ist. 4. Hebeln Sie mithilfe eines Kunststoffstifts die linke Tastaturhalterung von der Handballenstützen-Baugruppe ab. 5. - Seite 34 Entfernen und Einbauen von Komponenten...
- Seite 35 Schritte 1. Richten Sie die Schraubenbohrungen in der Tastatur an den Schraubenbohrungen in der Handauflagenbaugruppe aus. ANMERKUNG: Befestigen Sie die zwei leitfähigen Klebebänder auf der Tastatur und befestigen Sie die drei Kupferfolien auf der Handballenstützen-Baugruppe, um die Tastaturbaugruppe an der Handballenstützen-Baugruppe zu befestigen. 2.
-
Seite 36: Handballenstützen-Baugruppe
Handballenstützen-Baugruppe Entfernen der Handballenstützen-Baugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die Batterie. 4. Entfernen Sie die Bildschirmbaugruppe. 5. Entfernen Sie die Lautsprecher. 6. - Seite 37 Info über diese Aufgabe Die folgende Abbildung zeigt die Handballenstützen-Baugruppe und stellt das Verfahren zum Einbauen bildlich dar. Schritte Legen Sie die Handballenstützen-Baugruppe auf eine ebene Fläche. ANMERKUNG: Wenn Sie Komponenten in einer neuen Handballenstützen-Baugruppe installieren, verwenden Sie die Halterung des Netzschalters von der vorherigen Handballenstützen-Baugruppe.
-
Seite 38: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938. Treiber und Downloads... -
Seite 39: Kapitel 4: System-Setup
System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 40: Boot Sequence
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●... -
Seite 41: Device Information (Geräteinformationen)
Tabelle 3. Optionen des System-Setup – Menü „System Information“ (Systeminformationen) (fortgesetzt) Übersicht Processor Information (Prozessorinformationen) Prozessortyp Zeigt den Prozessortyp an. Maximum Clock Speed Zeigt die maximale Prozessortaktrate an. Core Count Zeigt die Anzahl der Prozessorkerne an. Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an. Processor ID Zeigt den ID-Code des Prozessors an. - Seite 42 Tabelle 4. Optionen des System-Setups – Menü „Boot options“ (fortgesetzt) Startoptionen Standardeinstellung: EIN UEFI Boot Path Security Steuert, ob Benutzer beim Starten eines UEFI-Startpfads über das F12- Systemstartmenü aufgefordert werden, ein Administratorkennwort einzugeben. Standardeinstellung: Always Except Internal HDD. Tabelle 5. Optionen des System-Setup – Menü „System Configuration“ (Systemkonfiguration) System Configuration (Systemkonfiguration) Date/Time Datum...
-
Seite 43: Sicherheit
Tabelle 5. Optionen des System-Setup – Menü „System Configuration“ (Systemkonfiguration) (fortgesetzt) System Configuration (Systemkonfiguration) ANMERKUNG: Touchscreen funktioniert immer im BIOS-Setup, unabhängig von dieser Einstellung. Standardeinstellung: EIN Enable Fingerprint Reader Device Aktiviert oder deaktiviert das Fingerabdruck-Lesegerät. Standardeinstellung: EIN Enable Fingerprint Reader Single Sign On Aktiviert bzw. - Seite 44 Tabelle 7. Optionen der System-Einstellungen — Menü „Sicherheit“ (fortgesetzt) Sicherheit Allow Wireless Switch Changes (Wireless- Aktiviert oder deaktiviert Änderungen an der Setup-Option, wenn ein Switch-Änderungen zulassen) Administratorkennwort festgelegt ist. Standardeinstellung: AUS Enable UEFI Capsule Firmware Updates Aktiviert oder deaktiviert BIOS-Aktualisierungen über UEFI Capsule- (UEFI Capsule-Firmwarepakete aktivieren) Aktualisierungspakete.
- Seite 45 Tabelle 7. Optionen der System-Einstellungen — Menü „Sicherheit“ (fortgesetzt) Sicherheit Standardeinstellung: AUS ANMERKUNG: Diese Funktion kann zu Kompatibilitätsproblemen oder zum Verlust der Funktionalität mit einigen älteren Tools und Anwendungen führen. Enable Strong Passwords Aktiviert oder deaktiviert sichere Kennwörter. Standardeinstellung: AUS Password Configuration Steuert die für Administrator- und Systemkennwörter minimal und maximal zulässige Anzahl an Zeichen.
- Seite 46 Ermöglicht das Einschalten und Starten des Computers bei Netzstromanbindung. Netzstromanbindung) Standardeinstellung: AUS Wake on Dell USB-C Dock Ermöglicht den Anschluss einer Dell USB-C-Dockingstation, um den Computer aus dem Stand-by-Modus heraus zu aktivieren. Standardeinstellung: EIN Auto On Time Ermöglicht das automatische Einschalten des Computers an definierten Tagen und zu definierten Zeiten.
- Seite 47 Tabelle 11. Optionen des System-Setup – Menü „Power Management“ (Energieverwaltung) (fortgesetzt) Power Management (Energieverwaltung) Standardeinstellung: AUS Wake on LAN Aktiviert oder deaktiviert die Funktion, dass der Computer über spezielle LAN-Signale eingeschaltet werden kann. Standardeinstellung: Deaktiviert. Intel Speed Shift-Technologie Aktiviert oder deaktiviert die Unterstützung für die Intel Speed Shift Technology. Durch Festlegen dieser Option auf „Enable“...
-
Seite 48: Virtualisierung
Tabelle 13. Optionen des System-Setup – Menü „POST Behavior“ (Verhalten bei POST) (fortgesetzt) POST Behavior (POST-Funktionsweise) ANMERKUNG: Bei Fehlern, die als kritisch für den Betrieb der Computerhardware eingeordnet werden, wird der Computer immer angehalten. Mouse/Touchpad Ermöglicht es festzulegen, wie der Computer Eingaben über Maus und Touchpad verarbeitet. -
Seite 49: Systemprotokolle
Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardeinstellung: 2. SupportAssist operating system Recovery Aktiviert oder deaktiviert den Boot-Flow für SupportAssist OS Recovery Tool im Fall von bestimmten Systemfehlern. -
Seite 50: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS- Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 51: Kapitel 5: Fehlerbehebung
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 52: Systemdiagnoseanzeigen
ANMERKUNG: Einige Tests für bestimmte Geräte erfordern Benutzeraktionen Stellen Sie sicher, dass Sie am Computerterminal sind, wenn die Diagnosetests durchgeführt werden. Weitere Informationen finden Sie unter SupportAssist Pre-Boot System Performance Check. Systemdiagnoseanzeigen Wenn durchgehend leuchtend, wird über die Anzeige für Stromversorgungs- und Batterieladestatus der Betriebsmodus angezeigt, in dem sich Ihr Computer befindet. -
Seite 53: Aktualisieren Des Bios
4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6. Starten Sie das USB-Laufwerk über das One Time Boot Menu. -
Seite 54: Reststromentladung
Schritte 1. Schalten Sie den Computer aus. 2. Schalten Sie das Modem aus. 3. Schalten Sie den WLAN-Router aus. 4. Warten Sie 30 Sekunden. 5. Schalten Sie den WLAN-Router ein. 6. Schalten Sie das Modem ein. 7. Schalten Sie den Computer ein. Reststromentladung Info über diese Aufgabe Reststrom ist die restliche statische Elektrizität, die auf dem Computer bleibt, auch wenn er ausgeschaltet und die Batterie entfernt... -
Seite 55: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
