Dell XPS 13 2-in-1 Servicehandbuch Seite 19

Schritte

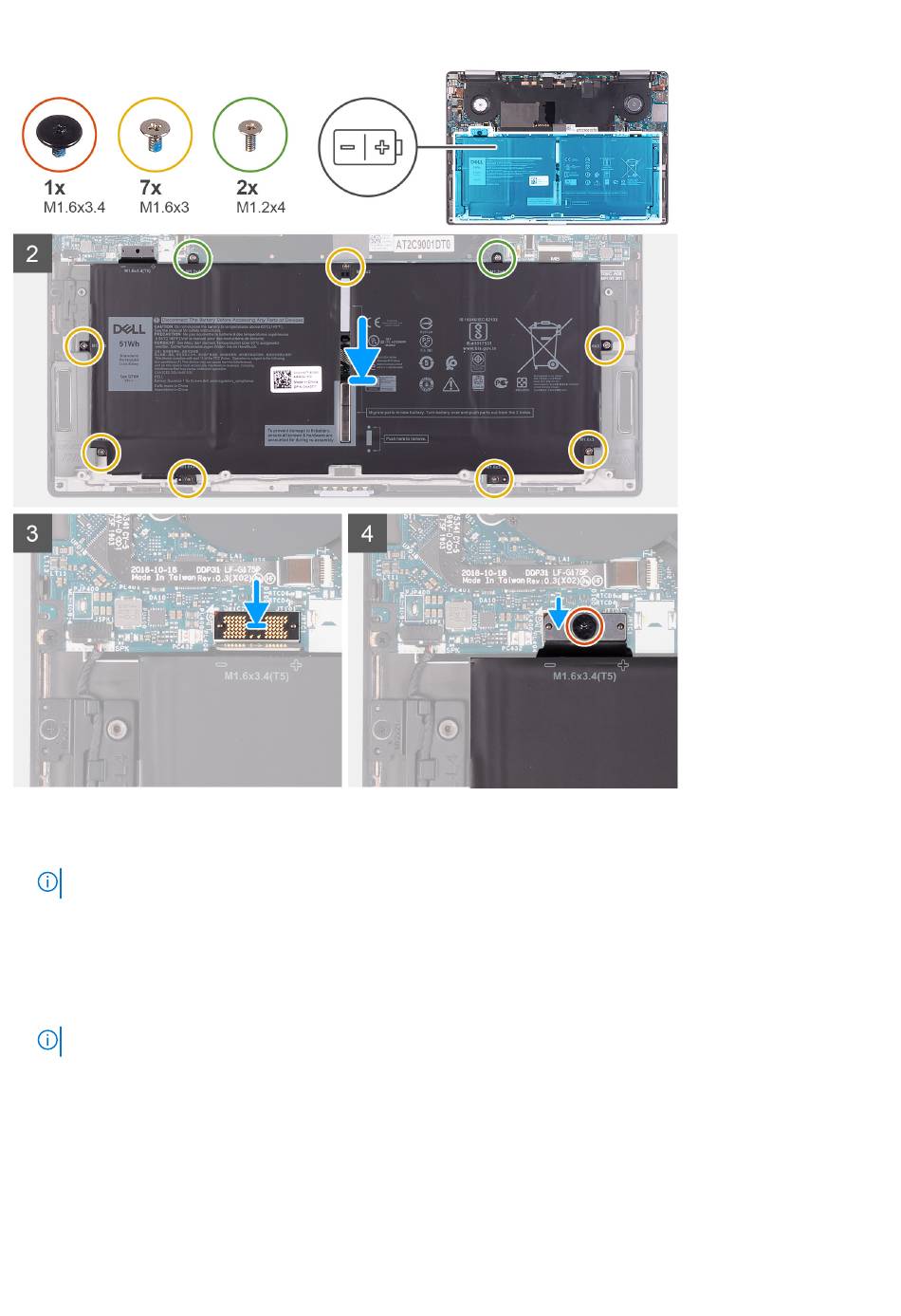

1. Befestigen Sie den Magneten und den Metallriegel an der Batterie.
ANMERKUNG: Verwenden Sie den Magneten und den Metallriegel von der fehlerhaften Batterie.
2. Richten Sie die Schraubenbohrungen der Batterie und die der Systemplatine sowie der Handballenstützen-Baugruppe direkt
übereinander aus.
3. Befestigen Sie die zwei Schrauben (M1.2x4) wieder, mit denen die Batterie an der Systemplatine befestigt wird.
4. Bringen Sie die sieben Schrauben (M1.6x3) wieder an, mit denen die Batterie an der Handballenstützen-Baugruppe befestigt wird.
5. Verbinden Sie die Zwischenplatine mit dem Anschluss auf der Systemplatine.
ANMERKUNG: Für die Zwischenplatine ist die Polarität unerheblich und beide Seiten sind kompatibel.
6. Verbinden Sie das Batteriekabel mit der Zwischenplatine.
7. Bringen Sie die Torx 5-Schraube (M1.6x3.4) wieder an, mit der das Batteriekabel an der Systemplatine befestigt wird.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen im Abschnitt
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
Entfernen und Einbauen von Komponenten 19
