5. Entfernen Sie das Bildschirmkabel und das Kamerakabel aus der Kabelführung der Systemplatine.
6. Entfernen Sie die Schraube (M1.6x3) und die Schraube (M1.6x2), mit der die Typ-C-Halterung an der Systemplatine befestigt ist.
ANMERKUNG: Die Schraube M1.6x2 hat einen größeren Kopf als die Schraube M1.6x3.
7. Heben Sie die Typ-C-Halterung von der Systemplatine ab.
8. Trennen Sie das Lautsprecherkabel von der Hauptplatine.
9. Öffnen Sie die Verriegelung und trennen Sie das Kabel des Fingerabdrucklesers von der Systemplatine.
10. Ziehen Sie die Fingerabdruckleser-Tochterplatine von der Systemplatine ab.
11. Öffnen Sie die Verriegelung und trennen Sie das Tastatursteuerungsplatinenkabel von der Systemplatine.
12. Entfernen Sie die vier Schrauben (M1.6x2.5), drei Schrauben (M1.2x3) und die unverlierbare Schraube (M1.2x4), mit der die
Systemplatine an der Handballenstützen-Baugruppe befestigt wird.
13. Heben Sie die Hauptplatine von der Handauflagenbaugruppe.
14. Entfernen Sie die Halterung des Netzschalters und des Fingerabdrucklesers von der Systemplatine.
15. Setzen Sie die Halterung und die Systemplatine auf eine trockene, ebene und saubere Oberfläche.

Einbauen der Systemplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

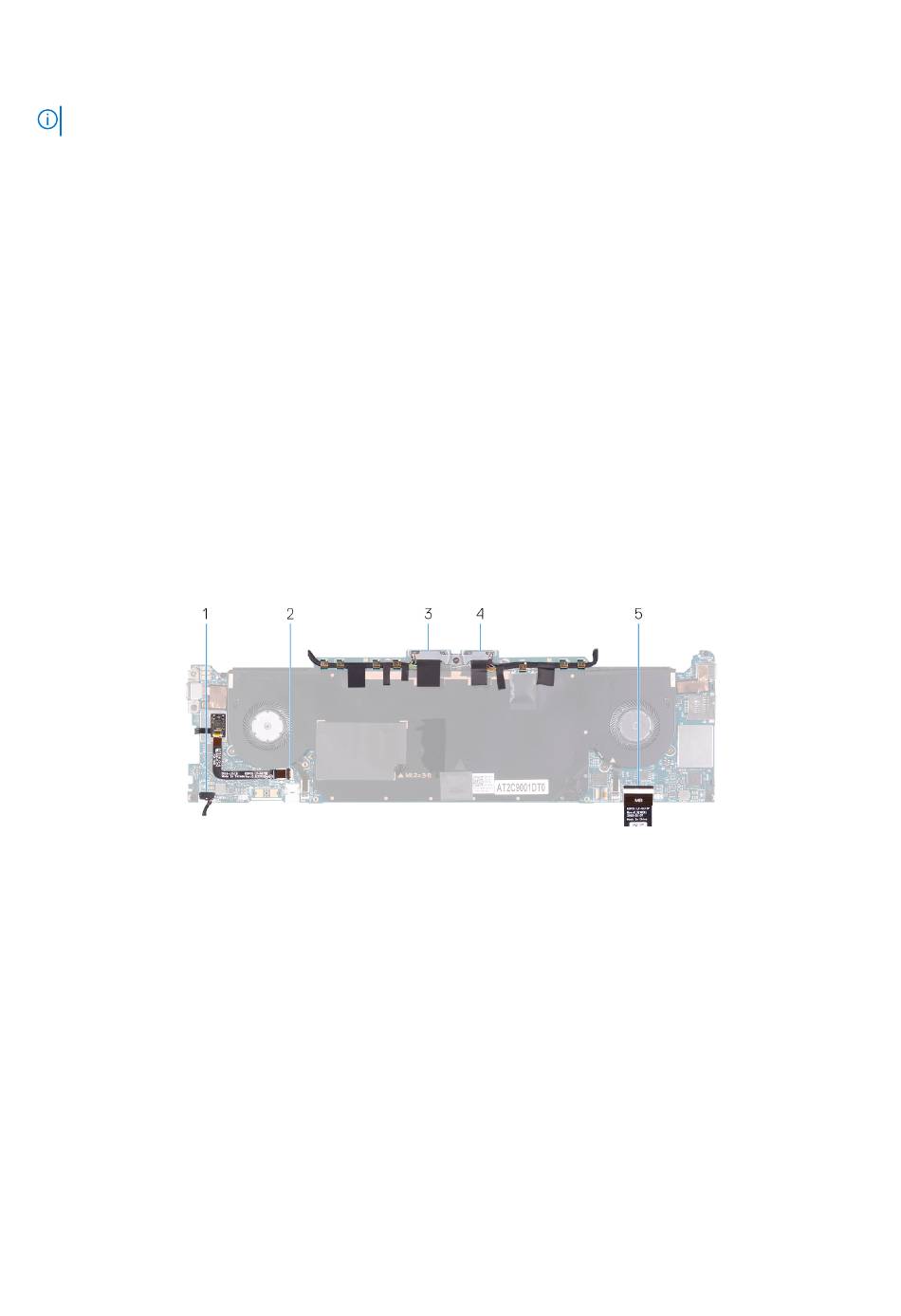

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.
Abbildung 2. Systemplatinenanschlüsse
1. Lautsprecherkabel
3. Bildschirmkabel
5. Tastatursteuerungsplatinenkabel
Die folgenden Abbildungen zeigen die Position der Systemplatine und stellen das Verfahren zum Einbauen bildlich dar.
28 Entfernen und Einbauen von Komponenten
2. Kabel des Fingerabdrucklesers
4. Kamerakabel
