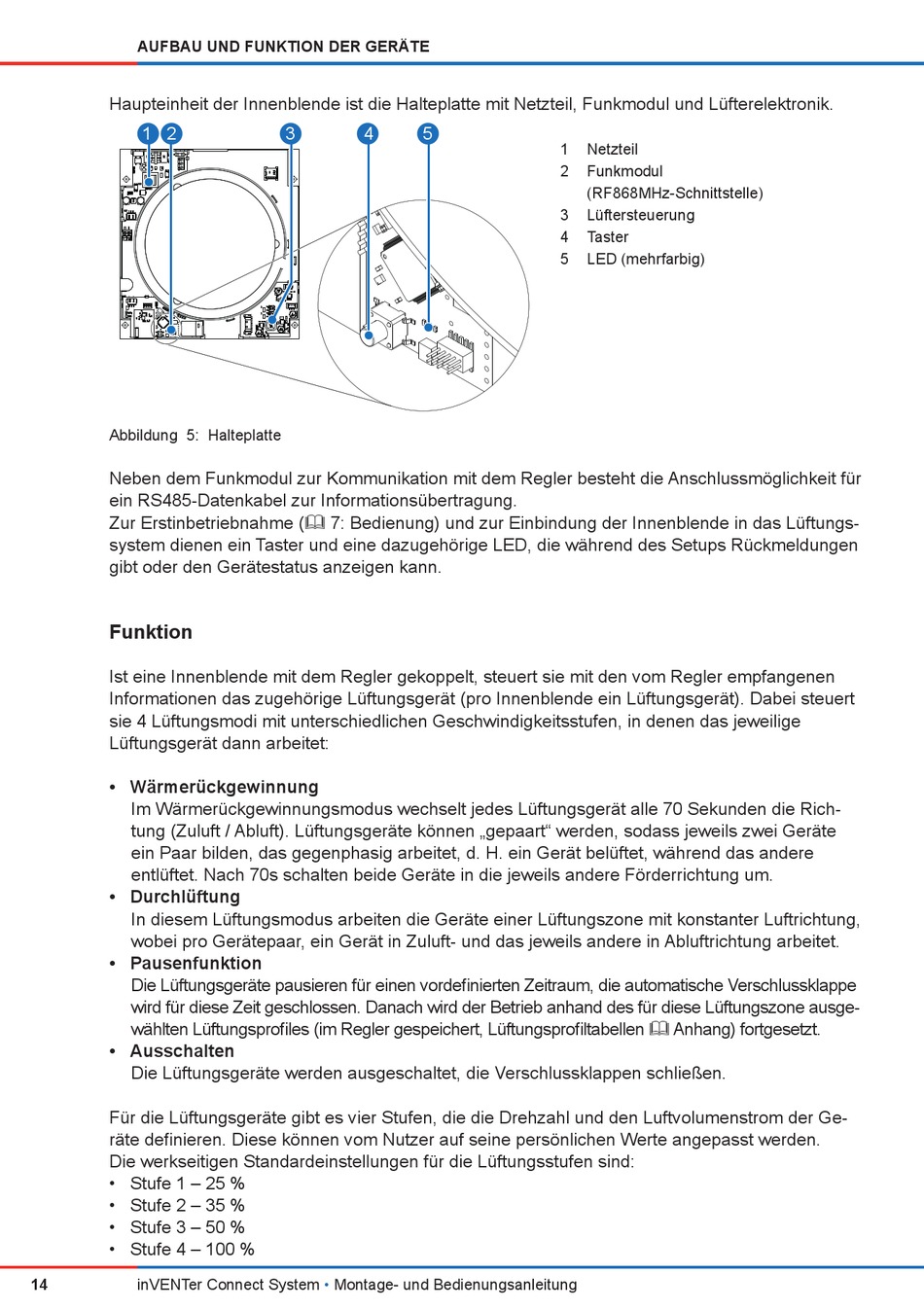

AUFBAU UND FUNKTION DER GERÄTE
Haupteinheit der Innenblende ist die Halteplatte mit Netzteil, Funkmodul und Lüfterelektronik.
1
2
Abbildung 5: Halteplatte
Neben dem Funkmodul zur Kommunikation mit dem Regler besteht die Anschlussmöglichkeit für
ein RS485-Datenkabel zur Informationsübertragung.
Zur Erstinbetriebnahme ( 7: Bedienung) und zur Einbindung der Innenblende in das Lüftungs-
system dienen ein Taster und eine dazugehörige LED, die während des Setups Rückmeldungen
gibt oder den Gerätestatus anzeigen kann.
Funktion
Ist eine Innenblende mit dem Regler gekoppelt, steuert sie mit den vom Regler empfangenen
Informationen das zugehörige Lüftungsgerät (pro Innenblende ein Lüftungsgerät). Dabei steuert
sie 4 Lüftungsmodi mit unterschiedlichen Geschwindigkeitsstufen, in denen das jeweilige
Lüftungsgerät dann arbeitet:
• Wärmerückgewinnung
Im Wärmerückgewinnungsmodus wechselt jedes Lüftungsgerät alle 70 Sekunden die Rich-
tung (Zuluft / Abluft). Lüftungsgeräte können „gepaart" werden, sodass jeweils zwei Geräte
ein Paar bilden, das gegenphasig arbeitet, d. H. ein Gerät belüftet, während das andere
entlüftet. Nach 70s schalten beide Geräte in die jeweils andere Förderrichtung um.
• Durchlüftung
In diesem Lüftungsmodus arbeiten die Geräte einer Lüftungszone mit konstanter Luftrichtung,
wobei pro Gerätepaar, ein Gerät in Zuluft- und das jeweils andere in Abluftrichtung arbeitet.
• Pausenfunktion
Die Lüftungsgeräte pausieren für einen vordefinierten Zeitraum, die automatische Verschlussklappe
wird für diese Zeit geschlossen. Danach wird der Betrieb anhand des für diese Lüftungszone ausge-
wählten Lüftungsprofiles (im Regler gespeichert, Lüftungsprofiltabellen Anhang) fortgesetzt.
• Ausschalten
Die Lüftungsgeräte werden ausgeschaltet, die Verschlussklappen schließen.
Für die Lüftungsgeräte gibt es vier Stufen, die die Drehzahl und den Luftvolumenstrom der Ge-
räte definieren. Diese können vom Nutzer auf seine persönlichen Werte angepasst werden.
Die werkseitigen Standardeinstellungen für die Lüftungsstufen sind:
• Stufe 1 – 25 %
• Stufe 2 – 35 %
• Stufe 3 – 50 %
• Stufe 4 – 100 %
14
inVENTer Connect System
3
4
5
•
Montage- und Bedienungsanleitung
1
Netzteil
2
Funkmodul
(RF868MHz-Schnittstelle)
3
Lüftersteuerung
4
Taster
5
LED (mehrfarbig)
