AUFBAU UND FUNKTION DER GERÄTE
Schaltkontakt
Aufbau

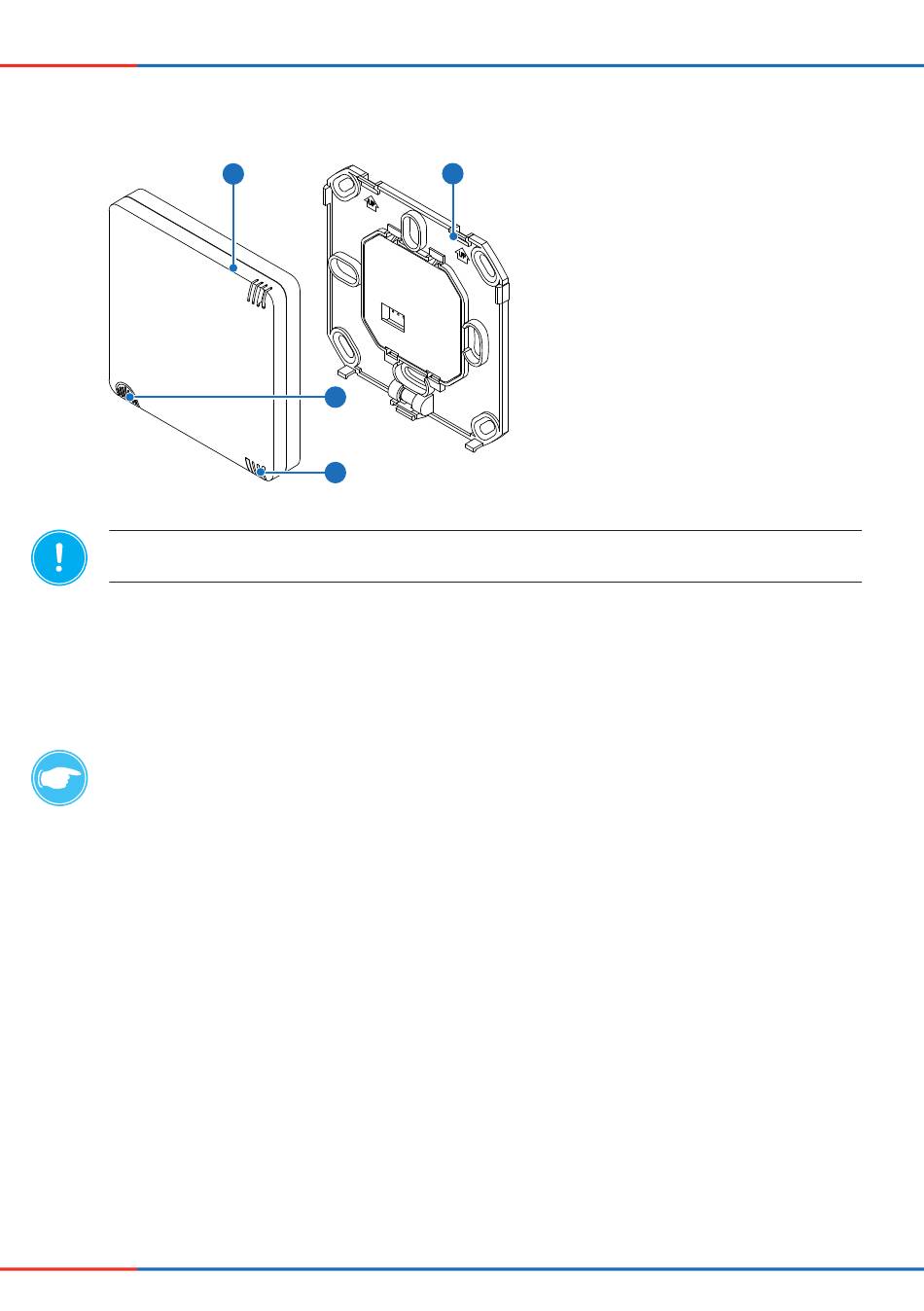

Abbildung 9: Schaltkontakt
HINWEIS
Betrieb und Montage setzen Fachkenntnisse voraus!
Funktion
Der Schaltkontakt ist eine Funk-Schnittstelle und dient zur Einbindung von Sicherheitseinrich-
tungen, z. B. eines 4-Pa-Drucksensors, in das Lüftungssystem bei gleichzeitigem Betrieb des
Lüftungssystems mit Feuerstätten.
TIPP:
Bei Feuerstätten sollte eine sicherheitstechnische Einrichtung in jedem Fall eingeplant bzw.
vorbereitet werden. Kontaktieren Sie hierzu Ihren Schornsteinfeger/Bauplaner.
Wird diese Schnittstelle in Verbindung mit einem externen Drucksensor (4-Pa-Drucksensor)
genutzt, wird im Innenraum kontinuierlich der Luftdruck überwacht. Sobald dieser den sicher-
heitsrelevanten Grenzwert überschreitet, übermittelt der Sensor dies an den Regler und dieser
schaltet alle mit ihm gekoppelten Lüftungsgeräte aus. Die Verschlussklappen bleiben geöffnet
oder werden geöffnet. Die Funktion bleibt aktiv, bis der Luftdruck wieder unter den sicherheits-
relevanten Grenzwert sinkt. Dann wechseln alle am Regler angeschlossenen Lüftungsgeräte in
die ursprünglich eingestellte Betriebsart.
Wird die Verbindung zwischen Schaltkontakt und Regler unterbrochen, reagiert das System
ebenso wie bei Überschreitung des sicherheitsrelevanten Grenzwertes des Luftdrucks.
18
inVENTer Connect System
1
3
4
Montage- und Bedienungsanleitung
2
1
Gehäuse mit Sensorelektronik
2
Grundplatte (Netzteileinheit)
3
Taster
4
LED (mehrfarbig)
