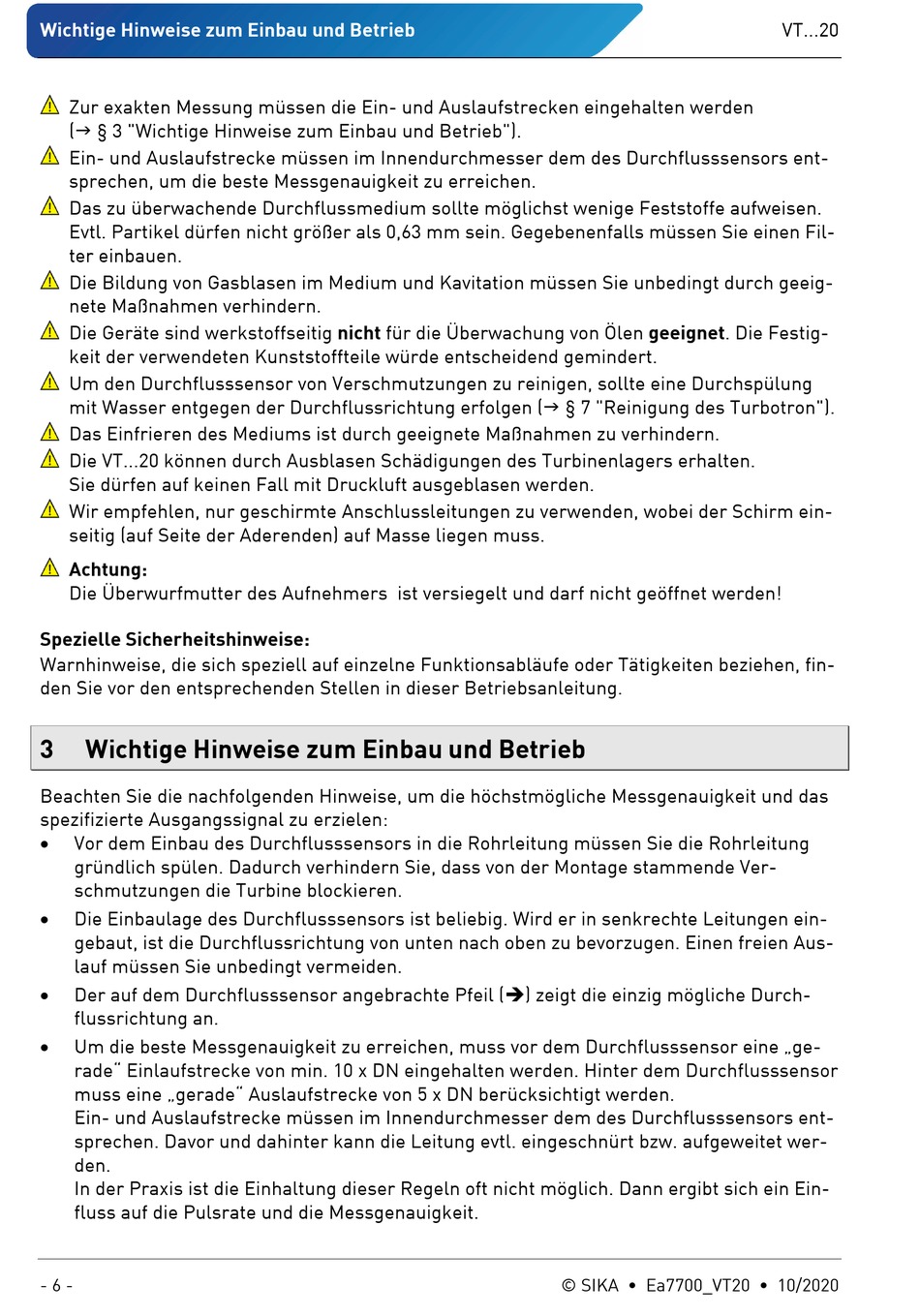

Wichtige Hinweise zum Einbau und Betrieb
Zur exakten Messung müssen die Ein- und Auslaufstrecken eingehalten werden
( § 3 "Wichtige Hinweise zum Einbau und Betrieb").
Ein- und Auslaufstrecke müssen im Innendurchmesser dem des Durchflusssensors ent-
sprechen, um die beste Messgenauigkeit zu erreichen.
Das zu überwachende Durchflussmedium sollte möglichst wenige Feststoffe aufweisen.
Evtl. Partikel dürfen nicht größer als 0,63 mm sein. Gegebenenfalls müssen Sie einen Fil-
ter einbauen.
Die Bildung von Gasblasen im Medium und Kavitation müssen Sie unbedingt durch geeig-
nete Maßnahmen verhindern.
Die Geräte sind werkstoffseitig nicht für die Überwachung von Ölen geeignet. Die Festig-
keit der verwendeten Kunststoffteile würde entscheidend gemindert.
Um den Durchflusssensor von Verschmutzungen zu reinigen, sollte eine Durchspülung
mit Wasser entgegen der Durchflussrichtung erfolgen ( § 7 "Reinigung des Turbotron").
Das Einfrieren des Mediums ist durch geeignete Maßnahmen zu verhindern.
Die VT...20 können durch Ausblasen Schädigungen des Turbinenlagers erhalten.
Sie dürfen auf keinen Fall mit Druckluft ausgeblasen werden.
Wir empfehlen, nur geschirmte Anschlussleitungen zu verwenden, wobei der Schirm ein-
seitig (auf Seite der Aderenden) auf Masse liegen muss.
Achtung:
Die Überwurfmutter des Aufnehmers ist versiegelt und darf nicht geöffnet werden!
Spezielle Sicherheitshinweise:
Warnhinweise, die sich speziell auf einzelne Funktionsabläufe oder Tätigkeiten beziehen, fin-
den Sie vor den entsprechenden Stellen in dieser Betriebsanleitung.
3
Wichtige Hinweise zum Einbau und Betrieb
Beachten Sie die nachfolgenden Hinweise, um die höchstmögliche Messgenauigkeit und das
spezifizierte Ausgangssignal zu erzielen:
•
Vor dem Einbau des Durchflusssensors in die Rohrleitung müssen Sie die Rohrleitung
gründlich spülen. Dadurch verhindern Sie, dass von der Montage stammende Ver-
schmutzungen die Turbine blockieren.
•
Die Einbaulage des Durchflusssensors ist beliebig. Wird er in senkrechte Leitungen ein-
gebaut, ist die Durchflussrichtung von unten nach oben zu bevorzugen. Einen freien Aus-
lauf müssen Sie unbedingt vermeiden.
•
Der auf dem Durchflusssensor angebrachte Pfeil () zeigt die einzig mögliche Durch-
flussrichtung an.
•
Um die beste Messgenauigkeit zu erreichen, muss vor dem Durchflusssensor eine „ge-
rade" Einlaufstrecke von min. 10 x DN eingehalten werden. Hinter dem Durchflusssensor
muss eine „gerade" Auslaufstrecke von 5 x DN berücksichtigt werden.
Ein- und Auslaufstrecke müssen im Innendurchmesser dem des Durchflusssensors ent-
sprechen. Davor und dahinter kann die Leitung evtl. eingeschnürt bzw. aufgeweitet wer-
den.
In der Praxis ist die Einhaltung dieser Regeln oft nicht möglich. Dann ergibt sich ein Ein-
fluss auf die Pulsrate und die Messgenauigkeit.
