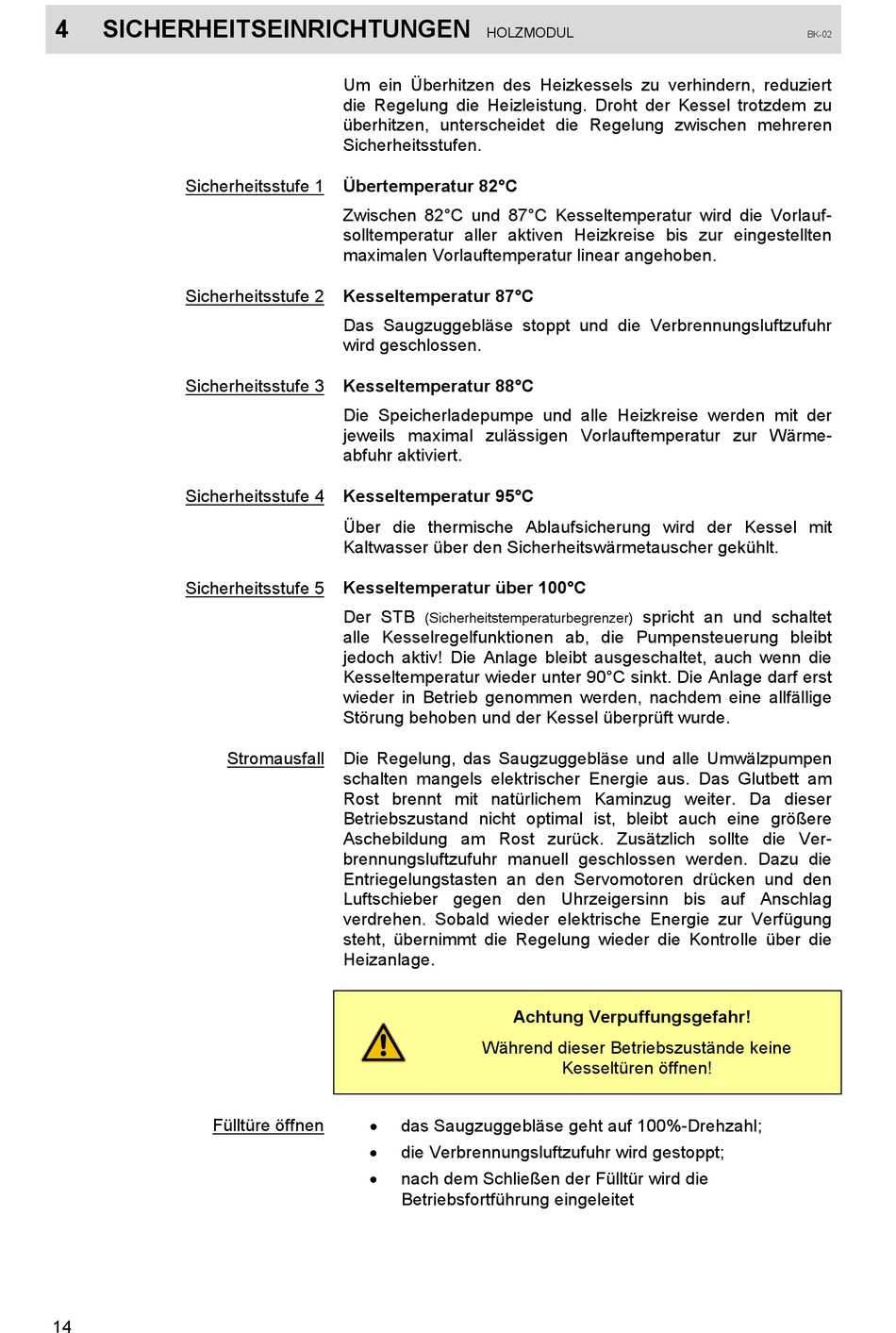

Sicherheitseinrichtungen - Guntamatic BIO-VARIO Bedienungsanleitung

4

SICHERHEITSEINRICHTUNGEN

Sicherheitsstufe 1
Sicherheitsstufe 2
Sicherheitsstufe 3
Sicherheitsstufe 4
Sicherheitsstufe 5
Fülltüre öffnen
14
Um ein Überhitzen des Heizkessels zu verhindern, reduziert
die Regelung die Heizleistung. Droht der Kessel trotzdem zu
überhitzen, unterscheidet die Regelung zwischen mehreren
Sicherheitsstufen.
Übertemperatur 82°C
Zwischen 82°C und 87°C Kesseltemperatur wird die Vorlauf-
solltemperatur aller aktiven Heizkreise bis zur eingestellten
maximalen Vorlauftemperatur linear angehoben.
Kesseltemperatur 87°C
Das Saugzuggebläse stoppt und die Verbrennungsluftzufuhr
wird geschlossen.
Kesseltemperatur 88°C
Die Speicherladepumpe und alle Heizkreise werden mit der
jeweils maximal zulässigen Vorlauftemperatur zur Wärme-
abfuhr aktiviert.
Kesseltemperatur 95°C
Über die thermische Ablaufsicherung wird der Kessel mit
Kaltwasser über den Sicherheitswärmetauscher gekühlt.
Kesseltemperatur über 100°C
Der STB
alle Kesselregelfunktionen ab, die Pumpensteuerung bleibt
jedoch aktiv! Die Anlage bleibt ausgeschaltet, auch wenn die
Kesseltemperatur wieder unter 90°C sinkt. Die Anlage darf erst
wieder in Betrieb genommen werden, nachdem eine allfällige
Störung behoben und der Kessel überprüft wurde.
Stromausfall Die Regelung, das Saugzuggebläse und alle Umwälzpumpen
schalten mangels elektrischer Energie aus. Das Glutbett am
Rost brennt mit natürlichem Kaminzug weiter. Da dieser
Betriebszustand nicht optimal ist, bleibt auch eine größere
Aschebildung am Rost zurück. Zusätzlich sollte die Ver-
brennungsluftzufuhr manuell geschlossen werden. Dazu die
Entriegelungstasten an den Servomotoren drücken und den
Luftschieber gegen den Uhrzeigersinn bis auf Anschlag
verdrehen. Sobald wieder elektrische Energie zur Verfügung
steht, übernimmt die Regelung wieder die Kontrolle über die
Heizanlage.



HOLZMODUL
(Sicherheitstemperaturbegrenzer)
Achtung Verpuffungsgefahr!
Während dieser Betriebszustände keine
Kesseltüren öffnen!
das Saugzuggebläse geht auf 100%-Drehzahl;
die Verbrennungsluftzufuhr wird gestoppt;
nach dem Schließen der Fülltür wird die
Betriebsfortführung eingeleitet
BK-02
spricht an und schaltet
