1 Hinweise zur Dokumentation Hinweise zur Dokumentation Diese Dokumentation dient hauptsächlich zur Montage des Drahtlagers (XL). Aufbewahrung der Unterlagen Die Montageanleitung sowie alle mitgeltenden Unterlagen sind ein integraler Bestandteil des Produkts. Sie müssen den mit der Maschine befassten Per- sonen ausgehändigt werden und müssen stets griffbereit und für das Bedie- nungs- und Wartungspersonal jederzeit verfügbar sein! Symbole in diesem Dokument Folgende Symbole finden Sie in dieser Dokumentation:... - Seite 4 1 Hinweise zur Dokumentation Vorsicht! Beim Bewegen oder Beladen des Drahtlagers Sicherheits- schuhe tragen, um Verletzungen durch unbeabsichtigtes Überrollen von Füßen und Zehen oder durch herabfallende Drahtfässer zu vermeiden. Vorsicht! Geeignete Arbeitskleidung ohne abstehende Teile tragen, um Erfassen durch bewegte Drähte, insbesondere im Be- reich der Drahtumlenkungen zu vermeiden.
-
Seite 5: Montage

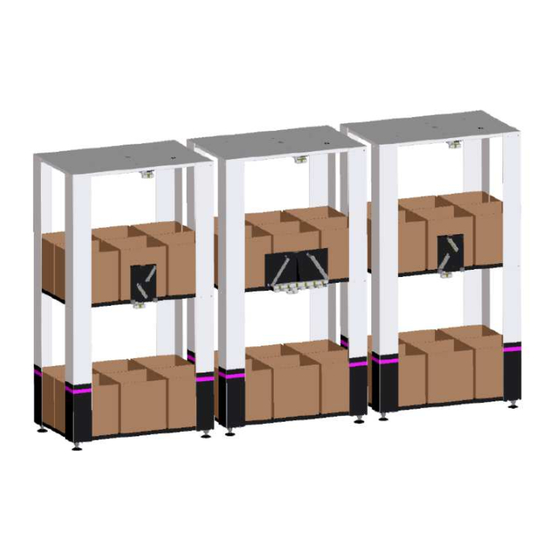

2 Montage Montage Hinweis: Die Montage / Aufstellung darf nur durch entsprechend geschul- tes Fachpersonal durchgeführt werden. Übersicht Abb. 1: Aufbau Drahtlager Legende: WT Drahtla- WT Drahtla- 4051.026 ger, Zusatz- 4051.037 ger, Zentral- modul einheit Zusatzmodul Zentraleinheit Umlenkung Umlenkung WT Drahtla-... - Seite 6 2 Montage Bei der Montage des Produktes gehen Sie bitte wie folgt vor: Transportfüße entfernen und Regal positionieren: 1. Drahtlager mit einem Hubwagen etwas anheben Abb. 2: Anheben des Drahtlagers 2. Befestigungsschrauben lösen, Transportfüße entfernen und Stellfüße etwas herausdrehen. Abb. 3: Lösen der Befestigungsschrauben und Herausdrehen der Stellfüße Wire Storage...
- Seite 7 2 Montage 3. Regal auf die vorgesehene Position stellen. Abb. 4: Positionieren des Drahtlagers 4. Regal durch Verstellen der Füße waagerecht ausrichten. Abb. 5: Waagerechtes Ausrichten des Drahtlagers Regal beladen: 1. Zuerst die untere Ebene beladen. Abb. 6: Beladen untere Ebene Wire Storage...
- Seite 8 2 Montage 2. Danach die obere Ebene beladen. Abb. 7: Beladen obere Ebene Warnung! Maximal zulässige Gewichte beachten (siehe Technische Daten)! Drähte einfädeln (Regal obere Ebene): 1. Draht gerade nach oben in die Kunststofflasche führen. 2. Draht über Fehler! Verweisquelle konnte nicht gefunden werden. Nach vorne leiten.
- Seite 9 2 Montage Abb. 8: Drahteinfädelung obere Ebene des Zusatzmoduls Wire Storage...
- Seite 10 2 Montage Drähte einfädeln (Regal untere Ebene): 1. Draht gerade nach oben in die Kunststofflasche führen. 2. Draht über die Fehler! Verweisquelle konnte nicht gefunden werden. nach vorne leiten. (Gilt nur für die vier Drahtfässer in den Ecken) 3. Drähte über die Umlenkung an der Vorderkante nach oben umleiten. 4.
- Seite 11 2 Montage Abb. 10: Montage Umlenkungen Zusatzmodul Wire Storage...
- Seite 12 2 Montage Abb. 11: Montage Umlenkungen am Drahtlager Hinweis: Um einen störungsfreien Betrieb der Anlage zu gewährleisten ist darauf zu achten, dass sich Drähte an keiner Position überkreu- zen. Dies gilt auch für die Zuführung der Drähte vom Drahtlager (XL) in das Drahteinzugsmagazin des Wire Terminals. Wire Storage...
-
Seite 13: Benötigte Werkzeuge
2 Montage Benötigte Werkzeuge Bezeichnung Größe Abbildung Innensechskant- 1x 5mm schlüssel Gabelschlüssel 1x 24mm Mindestlänge Hubwagen 120cm Wasserwaage ohne Vorgabe Tab. 1: Benötigte Werkzeuge Wire Storage... -
Seite 14: Bedienung
3 Bedienung Bedienung Die Bedienung des Wire Terminals ändert sich durch dieses Zubehör nicht. Gefahr! Bei falscher Handhabung oder falscher Beladung besteht erhöhte Kippgefahr und dadurch unmittelbare Gefahr für Leib und Leben. Deshalb: Arbeiten nur von unterwiesenem Personal ausführen las- ... - Seite 15 3 Bedienung Hinweis: Drähte mit schlechteren Biegeeigenschaften, in der Regel jene mit höherem Querschnitt, sollten im mittleren Drahtlager platziert werden, um reibungsbedingte Störungen an den Umlenkrollen zu vermeiden. Das Drahtlager ist nicht für die Verwendung von Ringware bzw. Kleinkartonware (100m, 250m oder 500m) konzipiert. Hinweis: Um einen störungsfreien Betrieb der Maschine und einen rei- bungslosen Arbeitsablauf zu gewährleisten, sind beim Aufstellen...
-
Seite 16: Anhang
4 Anhang Anhang Lieferumfang Pos. Beschreibung Anzahl Zentraleinheit vormontiert Schraube mit Griff 2 je Regal Umlenkung Mitte (Verwendbar für Zentraleinheit und Zusatzmodul) Tab. 2: Lieferumfang Technische Daten Angabe WT Drahtlager WT Drahtlager XL Einheit Abmessungen B x H x T 1200 x 2250 x 800 1550 x 2250 x 1050 Eigengewicht... -
Seite 17: Optionale Anbaumöglichkeiten
4 Anhang Optionale Anbaumöglichkeiten Artikel Artikelnum- Abbildung Zusatzmodul oder 4051.027 Zusatzmodul XL mit Lenkung 4051.038 (rechts und links (XL) verwendbar) Tab. 4: Optionale Anbaumöglichkeiten Wire Storage... -
Seite 18: Gewährleistung
5 Gewährleistung Gewährleistung Bitte entnehmen Sie die Regelungen zur Gewährleistung den aktuellen Rittal Verkaufs- und Lieferbedingungen. Diese finden Sie auf unserer Homepage. Hinweis: Eingriffe Dritter während der Gewährleistungszeit entbinden den Hersteller von seinen Gewährleistungsverpflichtungen. Kundendienstadressen Bei technischen Fragen kontaktieren Sie bitte unseren technischen Sup- ... - Seite 19 ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Auf dem Stuetzelberg · 35745 Herborn · Germany Phone +49 2772 505-0...
