- Seite 1 AS Tragschienenschneider MC3 4050.437 Betriebsanleitung...
- Seite 2 Vorwort Vorwort Sehr geehrter Kunde! vielen Dank, dass Sie sich für ein Rittal Produkt entschieden haben. Lesen Sie diese Betriebsanleitung vor der ersten Verwendung Ihres neuen Geräts auf- merksam durch und heben Sie sie zusammen mit der beigelegten Product Control Card auf, um bei Bedarf darin nachschlagen zu können.
- Seite 3 Montage und Inbetriebnahme ..........8 Bedienung ............... 10 Wartung und Inspektion ........... 12 Wartung und Überprüfung der Scherplatte .......... 12 Allgemeine Wartung und Inspektion ............. 13 Demontage und Entsorgung ..........14 Kontaktdaten ..............15 Rittal AS Tragschienenschneider MC3 Technische Änderungen vorbehalten...
- Seite 4 Beim Arbeiten mit dem Tragschienenschneider können unsachgemäße Hand- habung und/oder schlechte Wartung das Gerät beschädigen und schwere Verletzungen verursachen. Beachten Sie daher alle folgenden Sicherheitshin- weise und wenden Sie sich bei Fragen an unser Service-Team. Technische Änderungen vorbehalten Rittal AS Tragschienenschneider MC3...
- Seite 5 Es besteht die Gefahr, sich bei Verwendung des Geräts am Schermesser zu verletzen. Tragen Sie bei allen Arbeiten am Gerät die persönliche Schutzausrüstung (vgl. Abschnitt 1.4 „Persönliche Schutzausrüstung“) und hantieren Sie nie- mals mit Händen und Fingern im Bereich des Schermessers. Rittal AS Tragschienenschneider MC3 Technische Änderungen vorbehalten...
- Seite 6 2 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Mit dem „Rittal AS Tragschienenschneider MC3“ können Profilschienen und Tragschienen aus weichen bis mittelfesten Metallen, passend zur Messergeo- metrie geschnitten werden. Das Gerät ist nur eingeschränkt für die Verarbei- tung von Profilschienen aus Edelstahl geeignet. Das Gerät darf nur im Innenbe- reich, in einer trockenen Umgebung verwendet werden.

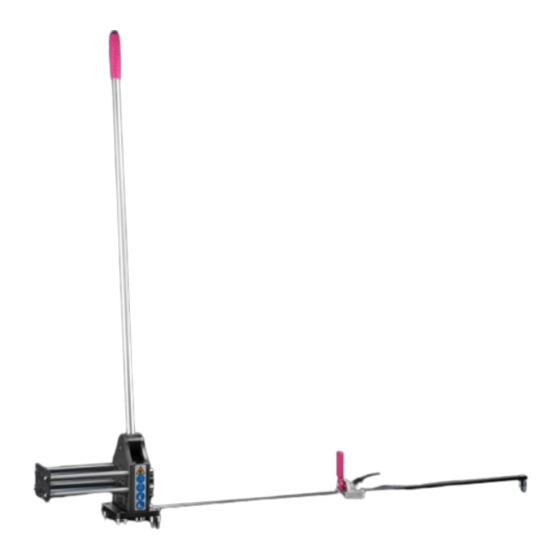

- Seite 7 4 Gerätebeschreibung Abb. 1: Gesamtansicht Legende Handhebel Exzenterhebel Frontplatte mit Profilöffnung Führungsplatte Standfüße mit Anschraubpunkten Scherplatte Verschiebbarer Anschlag Lineal Anschlagklappe Abb. 2: Abmessungen in mm mögliches Schneidmaß mit Anschlag: 40 – 1000 mm Rittal AS Tragschienenschneider MC3 Technische Änderungen vorbehalten...
- Seite 8 Lineal so verschieben, dass sich zwischen Scherplatte und Anschlag- klappe ein Abstand von genau 100 mm ergibt. Die M10x16 Schraube (Abb. 3, Pos. 5) fest anziehen, damit das Lineal genau positioniert ist. Abb. 3: Montagereihenfolge Technische Änderungen vorbehalten Rittal AS Tragschienenschneider MC3...
- Seite 9 Schrauben nach der Dicke der Tischplatte bemessen Die Schrauben von unten mit je einer Unterlegscheibe und Mutter sichern. Die Muttern mit einem Anzugsmoment von 15 – 20 Nm anziehen. Abb. 4: Befestigung Tragschienenschneider Rittal AS Tragschienenschneider MC3 Technische Änderungen vorbehalten...
- Seite 10 Überstehendes Material möglichst entfernen, damit sich die Tragschiene leicht im Schneidgerät verschieben lässt. Abb. 6: Einschieben Tragschiene Zum Schneiden den Handhebel nach unten ziehen und nach dem Schneid- vorgang wieder nach oben bringen. Technische Änderungen vorbehalten Rittal AS Tragschienenschneider MC3...
- Seite 11 (Abb. 8, Pos. 2) und anschließend das fertige Profil entnehmen. Abb. 8: Entnehmen Tragschiene Hinweis: Für ein optimales Schnittergebnis und eine einwandfreie Funktion des Gerätes müssen das Schermesser und der Exzenterhebel stets gut geschmiert sein. Rittal AS Tragschienenschneider MC3 Technische Änderungen vorbehalten...
- Seite 12 Schritten mit den zwei M10x25 Schrauben festschrau- ben. Je nach Bedarf auch die seitlichen 8 Schrauben wieder fest anziehen. Drehmoment für diese M10 Schrauben je 20-30 Nm. Funktion und Leichtgängigkeit überprüfen. Technische Änderungen vorbehalten Rittal AS Tragschienenschneider MC3...
- Seite 13 … das Messer und Schneidgerät zum Schutz vor Korrosion mit einem Pinsel und Korrosionsschutzöl leicht einfetten. … die Schärfe des Schermessers überprüfen und ggf. das Messer auswech- seln. Erhöhte Gratbildung am Profil ist ein Anzeichen für Verschleiß an der Scherplatte. Rittal AS Tragschienenschneider MC3 Technische Änderungen vorbehalten...
- Seite 14 Tragen Sie auch bei der Demontage und Entsorgung des Geräts die persön- liche Schutzausrüstung, insbesondere Handschuhe und Sicherheitsarbeits- schuhe (vgl. Abschnitt 1.4 „Persönliche Schutzausrüstung“). Der Tragschienenschneider ist entsprechend den landestypischen Vorgaben zu entsorgen oder recyceln zu lassen. Technische Änderungen vorbehalten Rittal AS Tragschienenschneider MC3...
- Seite 15 Zu technischen Fragen wenden Sie sich bitte an: – Tel.: +49(0)2772 505-9052 – E-Mail: info@rittal.de – Homepage: www.rittal.de Zu Vertriebs- und Servicefragen wenden Sie sich bitte an Ihre lokale Rittal Organisation unter www.rittal.com/contact. Rittal AS Tragschienenschneider MC3 Technische Änderungen vorbehalten...
