6.4

Begrenzungskette/Wechselautomatik

Begrenzungskette:
Die Begrenzungskette (2) befindet sich zwischen der oberen Traverse des Gerätes und der Wechselautomatik (1)
und sorgt dafür, dass sich die Gummigreifbacken (ohne gegriffenes Greifgut) nicht komplett schließen können
(Minimal-Öffnungsbereich).
●
Bei extrem schneller Fahrt des Trägergerätes, (z.B. Baggers) mit am Ausleger hängendem, geöffnetem
Scherengreifer SG über unebenes Gelände kann es durch die ruckartigen Bewegungen zum
unbeabsichtigten Entriegeln der Wechselautomatik (1) kommen.
●
In diesem Fall begrenzt die Begrenzungskette (2) den Schließweg, sodass sich die Greifbacken nicht
berühren sondern auf einem bestimmten Abstand zueinander gehalten werden.
●
Bei einem solchen unbeabsichtigten Entriegeln der Wechselautomatik (1) kann es durch die hohe Dynamik
zur Überlastung der Begrenzungskette (2) bzw. deren Befestigung kommen.
●
Daher muss nach einem solchen Beanspruchungsfall die Begrenzungskette (siehe 2 in Abb. A) und ihre
Befestigungsschrauben (siehe A1 und A2 in Abb. A) unbedingt ausgetauscht werden, sowie die
Rotationsbremse an der Wechselautomatik (Abb. C) auf korrekte Funktion überprüft werden
(siehe Abb. D - F)!
Bestell-Nr. Ersatz-Begrenzungskette und Rotationsbremse, siehe Ersatzteilliste
●
●
Vor jeder weiteren Inbetriebnahme ist die Begrenzungskette und die Befestigungsschrauben (A1 und A2)
auf Verschleißerscheinungen (Beschädigungen) zu prüfen.
●
Falls Beschädigungen festgestellt werden, muss sowohl die Begrenzungskette als auch die
Befestigungsschrauben (A1 und A2) ausgetauscht werden!
●
Darüber hinaus muss eine Funktionsprüfung der Rotationsbremse (siehe Abb. D –F) durchgeführt werden
und es muss bei Bedarf auch die Rotationsbremse ausgetauscht werden.
Das Betreiben des Gerätes (SG) mit beschädigter/gebrochener Begrenzungskette ist strengstens verboten!
Lebensgefahr!!!

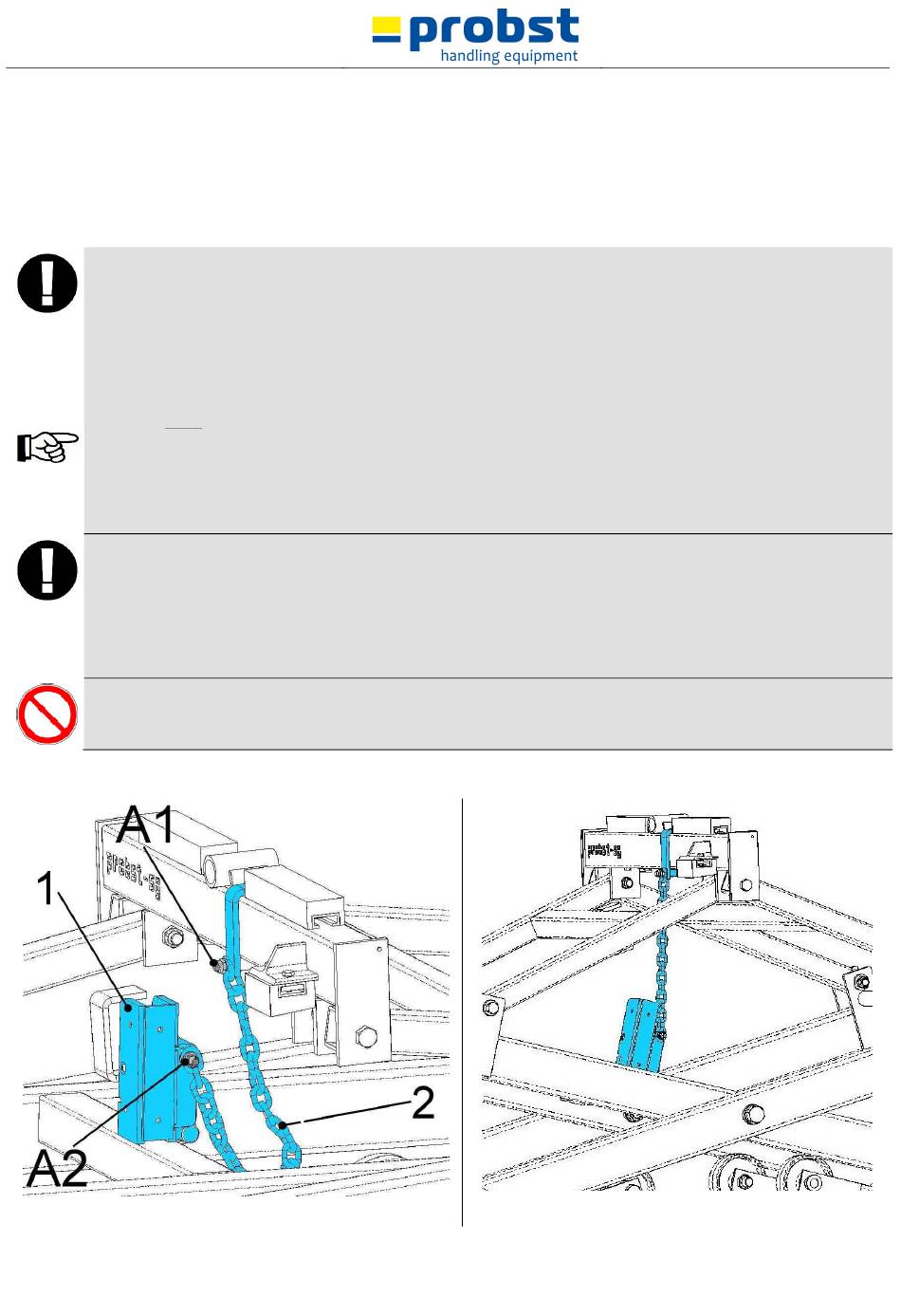

Ersatz Begrenzungskette (2) muss wie in folgendem Bild (Abb. A) gezeigt montiert werden.
Abb. B zeigt SG 80 mit gespannter Begrenzungskette.
Wechselautomatik:
Abb. A
Abb. B
