Bedienung
Das Gerät ist mit einer Wechselautomatik ausgerüstet, d.h. das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das
Absetzen und Anheben des Gerätes.

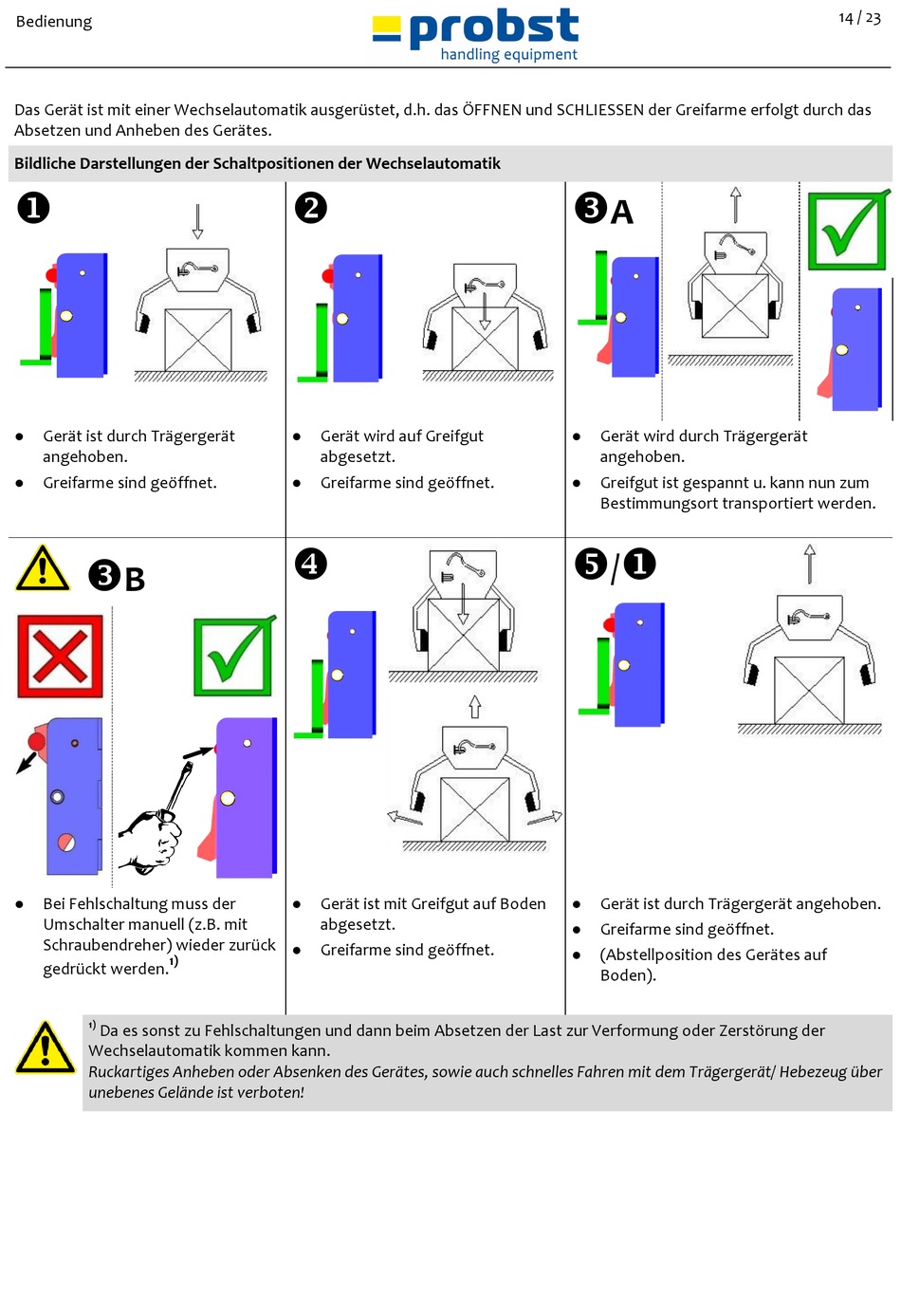

Bildliche Darstellungen der Schaltpositionen der Wechselautomatik
●
Gerät ist durch Trägergerät
angehoben.
●
Greifarme sind geöffnet.
B
●
Bei Fehlschaltung muss der
Umschalter manuell (z.B. mit
Schraubendreher) wieder zurück
1)
gedrückt werden.
1)
Da es sonst zu Fehlschaltungen und dann beim Absetzen der Last zur Verformung oder Zerstörung der
Wechselautomatik kommen kann.
Ruckartiges Anheben oder Absenken des Gerätes, sowie auch schnelles Fahren mit dem Trägergerät/ Hebezeug über
unebenes Gelände ist verboten!
Pos : 28 /99 g erätes pez. M odul e/PG3 Gal abau/02 SG/SG 80/Bedienung_Ver wendg Sicherh.sc hutznetz _SG 60, 80 u. 100 @ 2\mod1157_1.doc @ 10090 @ 22
●
Gerät wird auf Greifgut
abgesetzt.
●
Greifarme sind geöffnet.
●
Gerät ist mit Greifgut auf Boden
abgesetzt.
●
Greifarme sind geöffnet.
A
●
Gerät wird durch Trägergerät
angehoben.
●
Greifgut ist gespannt u. kann nun zum
Bestimmungsort transportiert werden.
/
●
Gerät ist durch Trägergerät angehoben.
●
Greifarme sind geöffnet.
●
(Abstellposition des Gerätes auf
Boden).
14 / 23
