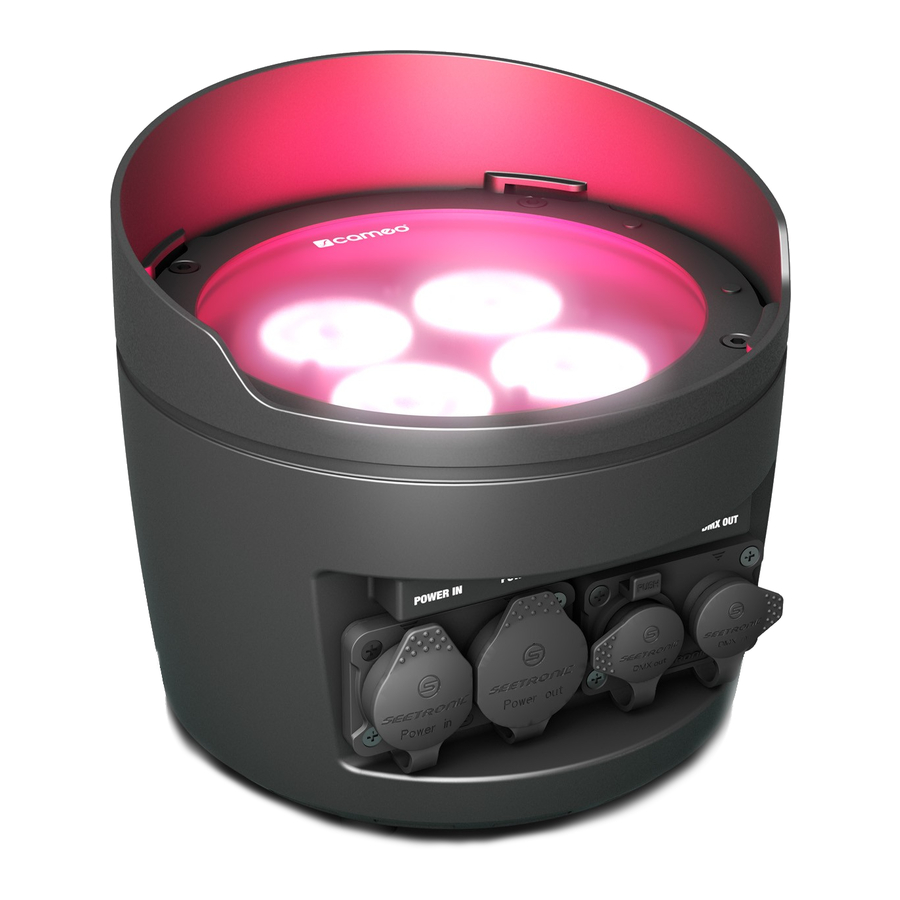

Cameo DROP P4 Bedienungsanleitung
Outdoor uplight rgbwa+uv with w-dmx
Verwandte Anleitungen für Cameo DROP P4
Inhaltszusammenfassung für Cameo DROP P4

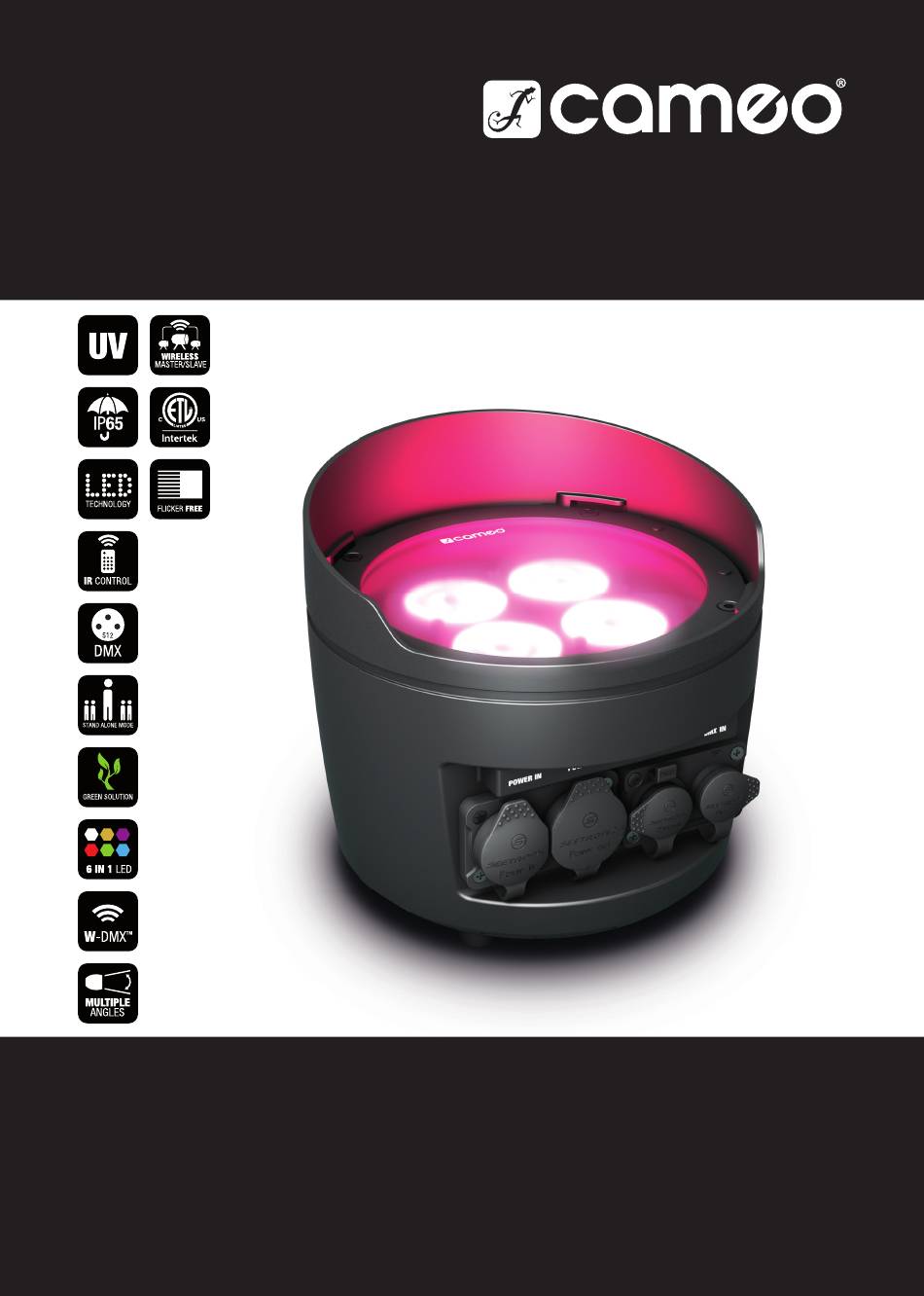

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO DROP P4 OUTDOOR UPLIGHT RGBWA+UV WITH W-DMX™ CLDROPP4...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION MEDIDAS DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN IR REMOTE CONTROL (optional) MANEJO DIFFUSERS MANDO A DISTANCIA POR INFRARROJOS (opcional) SET-UP AND INSTALLATION DIFUSORES... -
Seite 20: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. - Seite 21 (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden. 34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen. 35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen.
-
Seite 22: Einführung
Lieferumfang. Bei Nichtgebrauch bitte stets mit der dazugehörenden Gummidichtkappe verschließen. POWER OUT TRUE 1 kompatible Netzausgangsbuchse für die Spannungsversorgung weiterer Cameo Scheinwerfer (maximaler Ausgangsstrom siehe Aufdruck auf der Gehäuserückseite). Bei Nichtgebrauch bitte stets mit der dazugehörenden Gummidichtkappe verschließen. -
Seite 23: Berührungsempfindliche Bedienfelder
OLED-DISPLAY Das OLED-Display zeigt die aktuell aktivierte Betriebsart (Hauptanzeige 1), den Scheinwerfer-Status (Hauptanzeige 2 = W-DMX-Status) die Menüpunkte im Bearbeitungsmenü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten an. Zum Wechseln zwischen den beiden Hauptanzeigen drücken Sie gleichzeitig kurz auf ENTER und DOWN, in das Bearbeitungsmenü gelangen nur ausgehend von Hauptanzeige 1. -
Seite 24: Druckausgleichselement
• Nach dem Einschalten des Scheinwerfers wird während des Startvorgangs nacheinander „Software Update Please Wait“ (nur für Ser- vicezwecke), „Welcome to Cameo“, die Modellbezeichnung und die Softwareversion im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor aktiviert war, wird gestartet. -
Seite 25: Dmx-Startadresse Einstellen
W-DMX™ Zum Koppeln des W-DMX Receivers (Empfänger) mit einem W-DMX kompatiblen Transmitter (Sender) muss im Menü des Receivers unter Wireless Settings W-DMX eingeschaltet werden (W-DMX On) und im gleichen Menüpunkt der Befehl Reset ausgeführt werden (Reset auswählen und mit ENTER bestätigen). Der Receiver befindet sich nun in Koppelbereitschaft und wartet auf die Kopplungsanfrage eines Transmitters. - Seite 26 Mode Mode Mode Mode Mode Static Color Macro Auto Loop User Color Mode Slave DMX DELAY Mit Hilfe der Funktion DMX Delay kann auf einfache Weise mit einer beliebig großen Anzahl Scheinwerfern des gleichen Modells und Softwarestands ein Lauflichteffekt realisiert werden, der sonst nur mit einem geeigneten DMX-Controller und aufwändiger Programmierung Menu Menu DMX Mode...
- Seite 27 Menu DMX Delay DMX Address DMX Address 3 CH 001 - 510 DMX Address Group DMX Mode DMX Mode 4 CH DMX Mode by DMX? No/Yes DMX Delay DMX Delay 6 CH DMX Delay Delay 0.0s Mode Mode Mode Mode Mode Stand Alone Stand Alone...
- Seite 28 System Info Turquoise White Stand Alone Stand Alone 7 CH Cyan Cold White Slave Slave 13CH01 Settings Settings 13CH02 Menu Stand Alone Auto Program x System Info System Info 20 CH DMX Address Static Program 1 Dimmer STAND-ALONE-BETRIEBSART LOOP DMX Mode Color Macro Speed Menu...
-
Seite 29: Slave-Betrieb
DMX Delay Auto Loop 4 Fadetime 0%-100% Delay 0.0s - 2.0s Stand Alone Loop User Color Menu Stand Alone Color x Slave User Color 1.Step DMX Address Static Color 1 Dimmer Settings 2.Step Color 1 DMX Mode Color Macro Strobe System Info 3.Step Blackout... - Seite 30 DMX Address Slave 01 - 06 DMX Mode DMX Delay Stand Alone Slave SYSTEMEINSTELLUNGEN (Settings) Settings Ausgehend von Hauptanzeige 1 gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Bedienfelder UP und DOWN wählen System Info Sie nun den Menüpunkt Settings aus und bestätigen mit ENTER. Menu DMX Address DMX Mode...
-
Seite 31: Ir Fernbedienung (Optional)
DMX Address DMX Mode DMX Delay Stand Alone Slave SYSTEMINFORMATIONEN (System Info) Settings Ausgehend von Hauptanzeige 1 gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Bedienfelder UP und DOWN wählen System Info Sie nun den Menüpunkt System Info aus und bestätigen mit ENTER. Menu DMX Address DMX Mode... -
Seite 32: Streuscheiben
FL (Flash / Stroboskop) Sobald Sie die Taste zum Einstellen des Stroboskops drücken, wird die Betriebsart Statischer Modus aktiviert. Der Stroboskop-Effekt kann nun mit Hilfe der Tasten + und - nach Wunsch eingestellt werden. Die Werte beim Stroboskop-Effekt entsprechen dabei den Werten im Kanal 2 der DMX-Tabelle 4CH und Kanal 3 der Tabellen 13CH1 und 20CH (der eingestellte Wert wird im Display angezeigt). -
Seite 33: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank des breiten Stand- bzw. Montagebügels kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe einer Traversenklemme, die am Montagebügel befestigt wird . Geeignete Traversenklemmen sind optional erhältlich. -
Seite 34: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 35: Technische Daten
TECHNISCHE DATEN Artikelnummer: CLDROPP4 Produktart: LED Wash Light Typ: Outdoor Scheinwerfer Farbspektrum LED: RGBWA+UV LED Anzahl: LED Typ: 15 W PWM Frequenz: 800 Hz Abstrahlwinkel: Beam Angle 22° / Field Angle38° 1. Filter Medium BA 32° 2. Filter Wide BA 45° DMX-Eingang: 3-Pol DMX-Ausgang:... -
Seite 36: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. -
Seite 105: Dmx
DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX The DMX Delay channel of each DMX mode is only enabled, if by DMX? in the menu item DMX Delay is set to Yes. Der Kanal DMX Delay ist in den DMX-Modi nur aktiviert, wenn im Menüpunkt DMX Delay unter by DMX? Yes eingestellt ist. - Seite 106 Pink Warm White White Cold White Color Jumping stop Color Jumping speed slow -> fast Color Fading speed slow -> fast Color Macro User Color_1 (override RGB- User Color_2 WA+UV) User Color_3 User Color_4 User Color_5 User Color_6 User Color_7 User Color_8 no function 0,1s - 10s (0,1s Steps)
- Seite 112 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
