Anschlüsse; Verlängerungskabel; Schutz Gegen Vibration Und Feuchtigkeit; Einbau Der Empfangsanlage - HITEC Optic 6 Handbuch

Steckverbindungen
Achten Sie auf die richtige Polung der Steckverbinder
von Servos und Akku beim Aschluss an den Empfänger.
Ziehen Sie nicht an den Kabeln, sondern am Steckerge-
häuse, wenn Sie Kabel entfernen müssen. Kabel oder
Stecker könnten sonst beschädigt werden.
Verlängerungskabel
Wenn Servos für den direkten Anschluss zu weit vom
Empfänger entfernt sind, oder beim demontieren des
Modells vom Empfnger getrennt werden müssen, benut-
zen Sie Verlängerungskabel. Verlängerungskabel in ver-
schiedenen Längen erhalten Sie im Fachhandel.

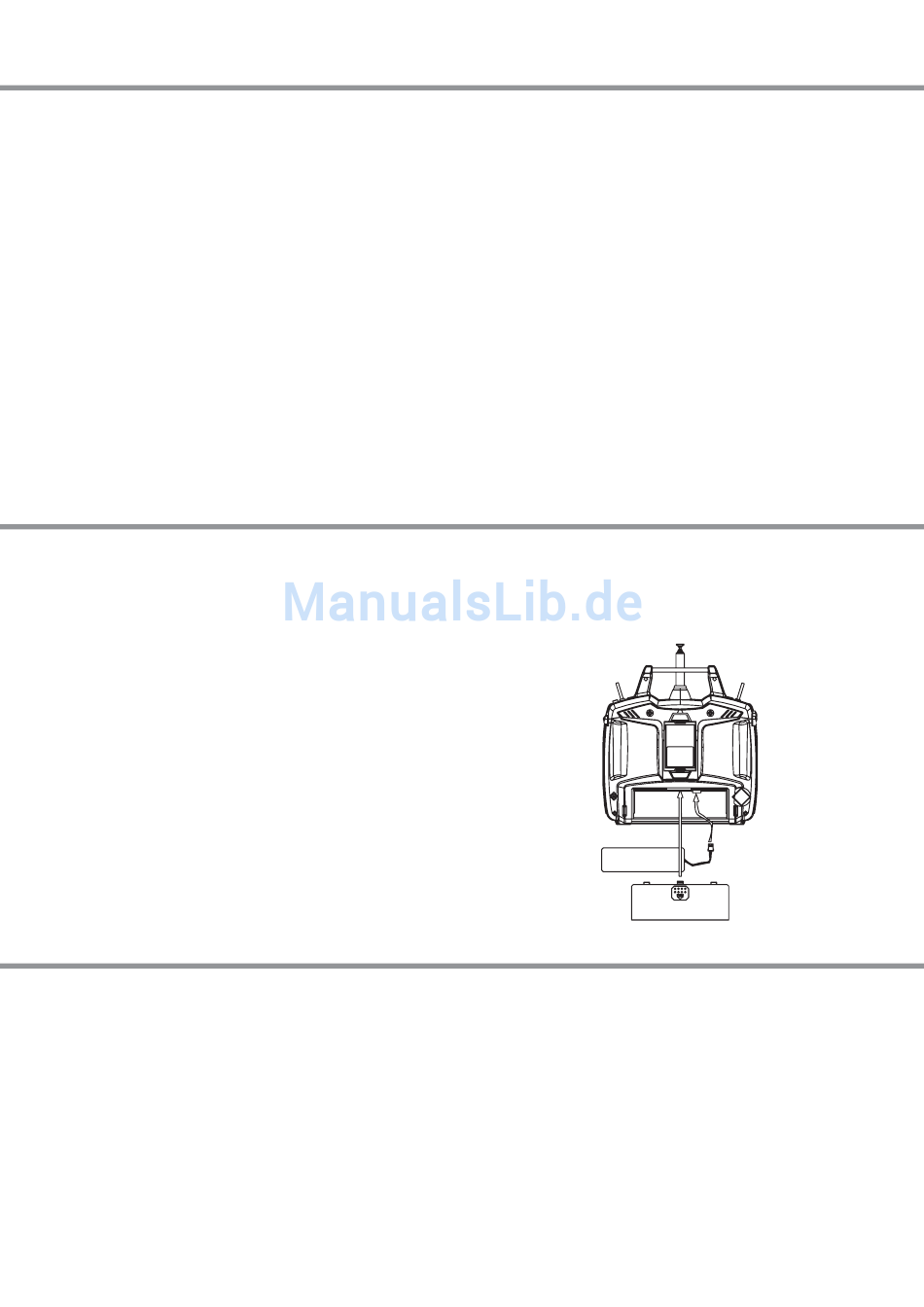

Senderakku der "OPTIC" laden
1. Schließen Sie das Senderladekabel an die Ladebuch-
se des Senders an (linke Gehäuseunterseite).
2. Schließen Sie das Empfängerladekabel an den Emp-
fängerakku an.
3. Stecken Sie den Lader in eine Steckdose.
4. Die LEDs im Lader leuchten auf, wenn ein Ladestrom
fließt. Die Akkus sollten ca. 15 Studen am Lader blei-
ben. Wenn eine der LEDs nicht aufleuchtet, prüfen
Sie ob Sender und Empfangsanlage ausgeschaltet
sind.
* Laden Sie die akkus ausschließlich mit dem mitgelie-
ferten Lader. Schnelllader können die Akkus durch
Überhitzung schödigen deren Lebensdauer drastisch
verringern.
Betrieb mit Lehrer/Schüler-Kabel
Bei Ihrem Fachhändler können Sie ein Lehrer/Schüler-
Kabel bekommen. Ein Einsteiger kann damit das Flie-
gen leicht erlernen, wenn er sich von einem erfahrenen
Piloten helfen lässt. Mit dem Kabel werden beide Sen-
der verbunden. Der Lehrer kann jederzeit das Modell
"übernehmen" und wieder in eine sichere Fluglage brin-
gen. Das Kabel hat die Bestellnummer #118310.
Das Lehrer/Schüler-Kabel anwenden
1. Stellen Sie Ruderausschläge und Trimmungen an
beiden Sendern identisch ein. Wenn Lehrer- und
Schülersender auf unterschiedlichen Frequenzen ar-
beiten, muss derjenige Sender Lehrer sein, mit dem
das Modell gesteuert werden kann.

Einbau der Empfangsanlage

Seite 6
Schutz gegen Virationen und Feuchtigkeit
Der Empfänger enthält empfindliche elektronische Bau-
teile. Vermeiden Sie Vibrationsbelastungen, harte Stöße
und extreme Temperaturen. Als Schutz können Sie das
beiliegende Schaumstoffband, oder anderes vibrations-
dämpfendes Material um den Empfänger wickeln.
Gegen Feuchtigkeit können Sie den Empfänger
schützen, wenn Sie ihn in eine Kunststofftüte stecken
und diese mit einem Gummiring verschließen.
Eingedrungene Feuchtigkeit kann zu Störungen im Be-
trieb oder sogar zu einem Absturz führen.
Hinweis: Wen der Senderakku entfernt oder ersetzt
werden muss, nicht an den Anschlusskabeln ziehen.
Stattdessen vorsichtig am Steckergehäuse ziehen.
Zum Schnellladen muss der Akku aus dem Sender
entfernt werden.
2. Schieben Sie die antenne des Schülersenders ganz
ein und ziehen Sie die Antenne am Lehrersender
ganz aus. Wenn möglich, entfernen Sie das HF-Mo-
dul aus dem Schülersender.
3. Die Kabelenden sind mit "Master" (Lehrer) und
"Student" (Schüler" markiert. Schalten Sie beide Sen-
der aus und stecken Sie das Kabel entprechend ein.
Die Lehrer/Schüler-Buchesn befinden sich auf der
Unterseite der Sender. Achten Sie auf die Orientie-
rung der Stecker. Das Kabel muss isch ohne großen
Kraftaufwand einstecken lassen.
