Demontage

In den Bildern am Beispiel des HOG 10
Standard. Gleiche Demontageschritte bei
allen anderen Versionen.

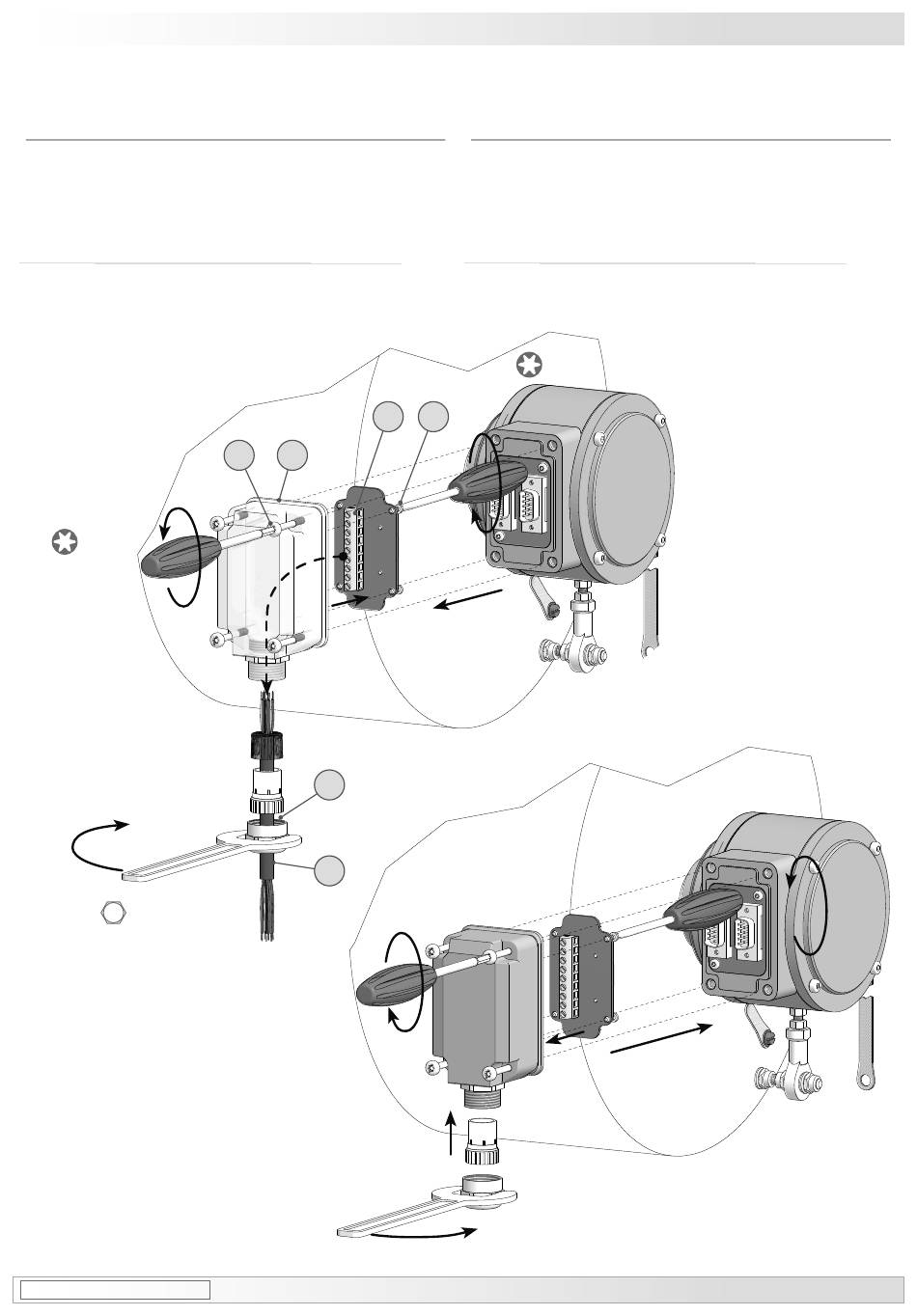

9.1 Schritt 1 und 2
Elektrische Verbindung trennen.
TX 20
22 mm
* Siehe Seite 8 oder 9
See page 8 or 9
MB071T2 - 11068772
11d
* *
11b 11a
*
11c
*
17
Baumer_HOG10-HOG10G-T2_II_DE-EN (20A3)
9

Dismounting

Pictures showing the standard HOG 10 as
example. Same dismounting steps for all
versions.
9.1 Step 1 and 2
Disconnect electrical connection.
TX 10
* *
