7
6
5
10
9
8 4
CAUTION! TO REDUCE THE RISK OF ELECTRIC SHOCK, GROUNDING
OF THE CENTRE PIN OF THIS PLUG MUST BE MAINTAINED
ATTENTION! POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE
LA FICHE CENTRALE DE LA PRISE DOIT ÊTRE
BRANCHÉE POUR MAINTENIR LA MISE À LA TERRE
ETHERNET
UPDATE
HOST
100-120~
T6.3AH 250V
220-240~
T3.15AH 250V
RS 232
CAN BUS
IR
IN
OUT
TRIGGER
AUTO-STANDBY

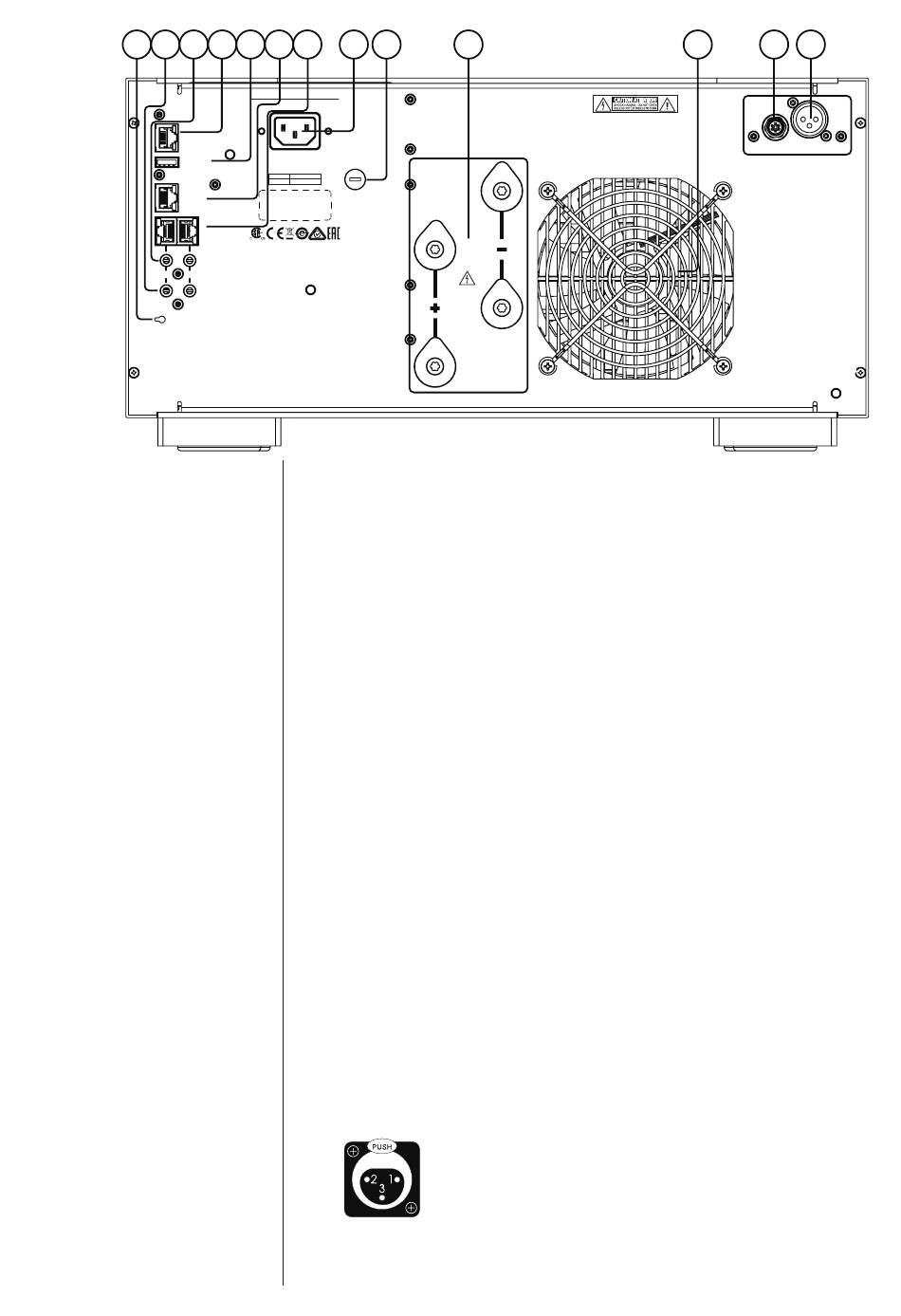

Rückseite
Die folgenden Beschreibungen sollen als kurze Referenz dienen, falls Sie Fragen
zu Ihrem neuen Gerät haben. Im nächsten Abschnitt (mit dem Titel Installation)
erhalten Sie detaillierte Hinweise dazu, wie Sie Ihren neuen Verstärker in Ihr
System integrieren können.
1
11
12
3
OUTPUT
CLASS 2 WIRING

Symmetrischer (XLR-) Eingang

Symmetrische Audioverbindungen wurden ursprünglich für das Telefon
entwickelt und in jüngerer Zeit in der professionellen Audiowelt verwendet,
um die feinsten Nuancen der extrem kleinen Mikrofonpegel-Signale zu
bewahren. Seit vielen Jahren werden sie nun auch von leistungsorientierten
Unternehmen der Unterhaltungselektronik wie Classé eingesetzt, damit jede
Nuance der besten Audioaufnahmen Ihrer Sammlung erhalten bleibt.
Technisch betrachtet bieten symmetrische Audioverbindungen zwei
entscheidende Vorteile: Sie verdoppeln die Signalstärke bei der Übertragung
von einem Gerät auf das andere, indem sie das potenzielle Signal-Rausch-
Verhältnis um 6 dB erhöhen. Zweitens vermeiden Sie Rauschen und
Interferenzen, die sonst zwischen den Komponenten entstehen würden. Wenn
sie wie im Delta MONO mit einem hohen Maß an Symmetrie zwischen den
invertierenden und nicht-invertierenden Signalpfaden ausgeführt werden,
können symmetrische Verbindungen die beste Leistung bieten.
Aus diesem Grund empfehlen wir dringend, die analogen symmetrischen
Verbindungen zwischen Ihren Classé-Komponenten zu nutzen, soweit dies
möglich ist.
Die Pin-Belegungen dieser XLR-Eingangsanschlüsse sind wie folgt:
Pin 1: Signalmasse
Pin 2: Positives Signal (nicht-invertiert)
Pin 3: Negatives Signal (invertiert)
Masseanschluss des Steckers: Gehäuse-Masse
Diese Pin-Belegungen entsprechen den Standards der Audio Engineering
Society (AES14-1992).
13
THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES.
OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS:
(1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND
(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED,
INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
2
1
INPUT
9
