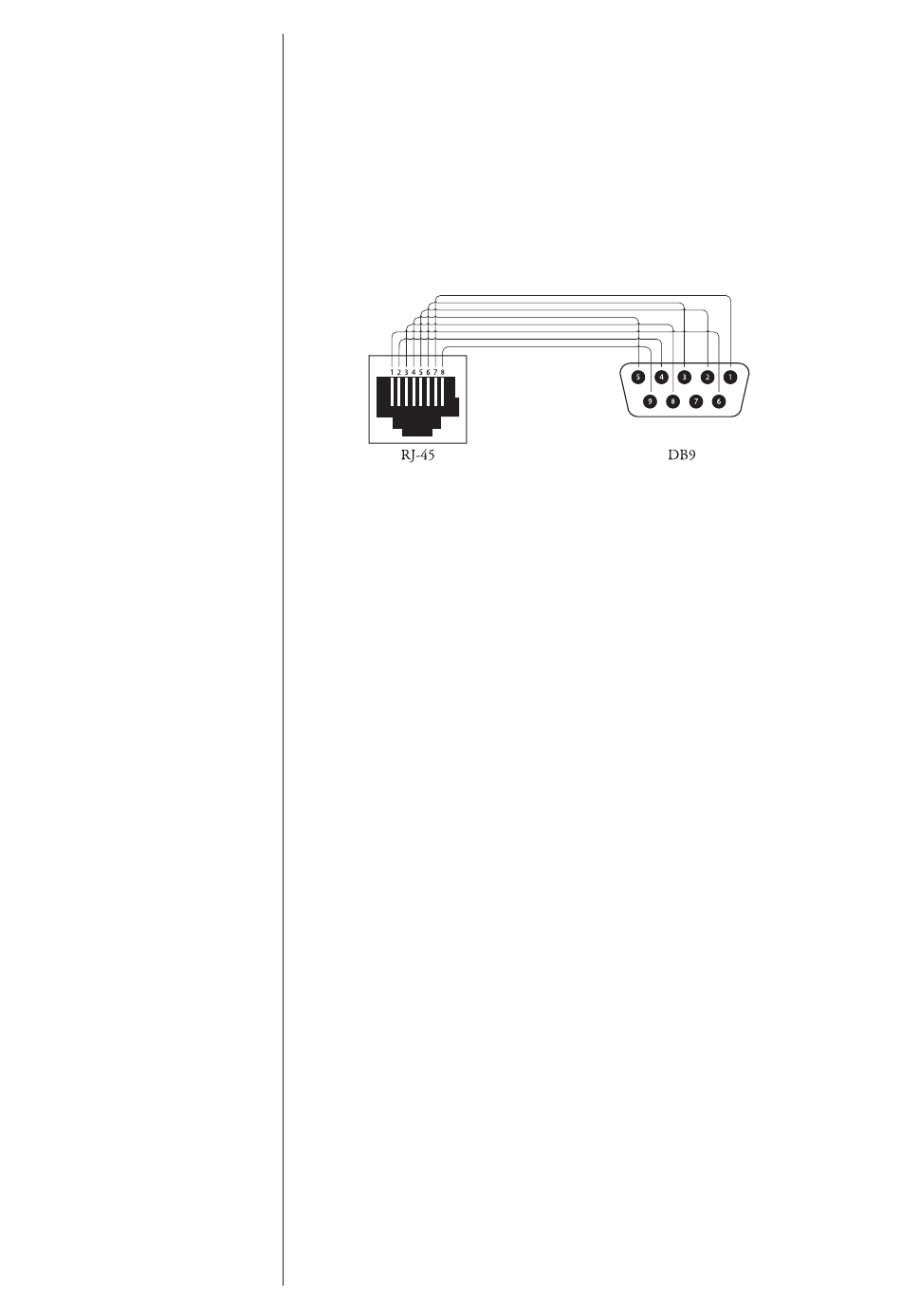

RJ-45
Pin 1 = DSR
Pin 2 = DTR
Pin 3 = CTS
Pin 4 = GND
Pin 5 = RXD
Pin 6 = TXD
Pin 7 = nicht belegt
Pin 8 = Stromaufnahme
Anmerkungen: Das Kabel der Kategorie 5, das an diesen Adapter und
dann an den RJ-45-Anschluss auf der Rückseite angeschlossen wird, muss
eine Pin-zu-Pin-Verdrahtung verwenden (also Pin 1 zu Pin 1, Pin 2 zu Pin
2 usw.).
9
USB-Anschluss
Der USB-Anschluss wird zum Einstecken eines USB-Sticks verwendet, um
die Firmware des Verstärkers zu aktualisieren, sollte dies notwendig sein.
10 Ethernet-Anschluss
Der Ethernet-Anschluss ermöglicht Steuer- und
Aktualisierungsfunktionen, wenn eine Verbindung zu einem lokalen
Netzwerk besteht. Er unterstützt DHCP (Dynamic Host Configuration
Protocol), d. h. ihm wird automatisch eine IP-Adresse zugewiesen. Falls
die Zuweisung einer statischen IP-Adresse erforderlich ist, so kann dies
erfolgen, indem basierend auf der MAC-Adresse des Verstärkers eine
Reservierungstabelle erstellt wird (siehe die Einstellungen-Seite Ihres
Routers). Die MAC-Adresse des Verstärkers ist auf seinem Typenschild (auf
der Rückseite) angegeben.
Um Firmware-Updates über den Ethernet-Anschluss durchzuführen,
sind nur eine Netzwerkverbindung, ein Webbrowser und die Firmware-
Datei (mit der Erweiterung *.bwu) erforderlich. Um auf die Web-
Benutzeroberfläche des Verstärkers zuzugreifen, muss die zugewiesene
IP-Adresse in die Adresszeile des Browsers eingegeben werden. Ermitteln
Sie die IP-Adresse, indem Sie sich die Tabelle der verbundenen Geräte auf
der Setup-Benutzeroberfläche Ihres Routers ansehen, oder indem Sie eine
Netzwerk-Scanner-App von einem Mobilgerät im gleichen Netzwerk aus
verwenden. Falls in den Einstellungen des Routers eine Reservierung für
den Verstärker vorgenommen wurde, dann verwenden Sie die reservierte
IP-Adresse. Sobald die Webseite geladen wurde, befolgen Sie bitte die
Anweisungen auf der Registerkarte „Firmware".
DB9
Pin 1 = nicht belegt
Pin 2 = RXD
Pin 3 = TXD
Pin 4 = DTR
Pin 5 = GND
Pin 6 = DSR
Pin 7 = nicht belegt
Pin 8 = CTS
Pin 9 = Stromaufnahme
13
