- Seite 1 AM 442 S-DIAS Analog Mischmodul Erstellungsdatum: 20.03.2015 Versionsdatum: 04.11.2020 Artikelnummer: 20-017-442-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...

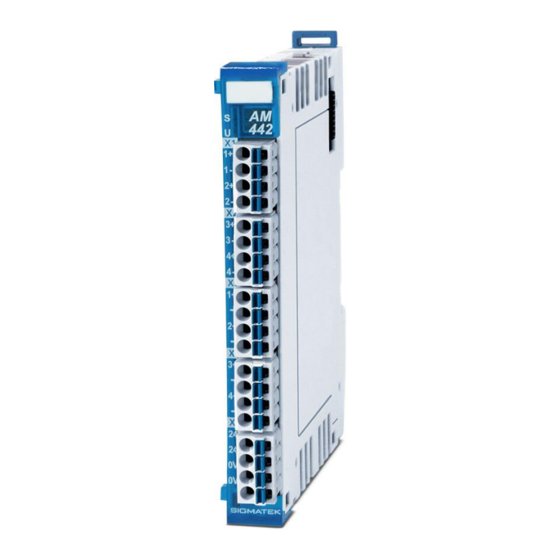

- Seite 3 AM 442 mit 4 Stromeingängen 4 Stromausgängen Das S-DIAS Analog-Mischmodul AM 442 besitzt vier Stromeingänge 0-20 mA bzw. 4-20 mA mit 16 Bit Auflösung und vier Stromausgänge 0-20 mA bzw. 4-20 mA mit 12 Bit Auflösung. Die Spannungsversor- gung für die Stromeingänge und Stromausgänge wird auf Unterspan- nung überwacht.
-
Seite 4: Inhaltsverzeichnis
AM 442 S-DIAS ANALOG MISCHMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation analoge Eingänge ..........4 Spezifikation analoge Ausgänge ..........5 Spezifikation Spannungsversorgung für analoge Ein- und Ausgänge..................5 Spannungsüberwachung externe +24 V-Versorgung ....5 Elektrische Anforderungen............6 Sonstiges ..................8 Umgebungsbedingungen ............ - Seite 5 S-DIAS ANALOG MISCHMODUL AM 442 Montage ................. 17 Adressierung ................. 19 Adress-Mapping Übersicht ............19 Unterstützte Zykluszeiten ............. 22 Zykluszeiten unterhalb von 1 ms (in µs) ........22 Zykluszeiten größer gleich 1 ms (in ms) ........22 Hardwareklasse AM442 ............23 Allgemein ..................
-
Seite 6: Technische Daten
AM 442 S-DIAS ANALOG MISCHMODUL Technische Daten Spezifikation analoge Eingänge Anzahl der Kanäle Messbereich 0-20 mA 4-20 mA Messwert 0-20.000 4.000-20.000 Bei offenem / kurzgeschlossenem Eingang liefert die Hardwareklasse -2147483632. Anm.: Ab FW V1.10 ist die Unter- grenze auf einen für alle Eingangs- kanäle gültigen Wert von 0-4000µA... -
Seite 7: Spezifikation Analoge Ausgänge
S-DIAS ANALOG MISCHMODUL AM 442 Spezifikation analoge Ausgänge Anzahl der Kanäle Ausgangsbereich 0-20 mA 4-20 mA Ausgabewert 0-20.000 4.000-20.000 Auflösung Strom 12 Bit (ca. 5 µA/LSB) Refreshzeit aller Kanäle 1 ms Einschwingzeit 50 µs + Bürde * kapazitive Last (63 % des Endwertes) 100 µs + 2*Bürde * kapazitive Last (86 % des Endwertes) -
Seite 8: Elektrische Anforderungen
AM 442 S-DIAS ANALOG MISCHMODUL Elektrische Anforderungen Externe Versorgung +24 V +18-30 V DC Stromaufnahme externe Versor- typisch 27 mA bei +18 V maximal 31 mA bei +18 V gung +24 V ohne Belastung der typisch 24 mA bei +24 V maximal 28 mA bei +24 V Analogausgänge... - Seite 9 S-DIAS ANALOG MISCHMODUL AM 442 04.11.2020 Seite 7...
-
Seite 10: Sonstiges
AM 442 S-DIAS ANALOG MISCHMODUL Sonstiges Artikelnummer 20-017-442 Hardwareversion Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 11: Mechanische Abmessungen
S-DIAS ANALOG MISCHMODUL AM 442 Mechanische Abmessungen 04.11.2020 Seite 9... -
Seite 12: Anschlussbelegung
AM 442 S-DIAS ANALOG MISCHMODUL Anschlussbelegung Die Anschlüsse der +24 V-Versorgung (X5: Pin 1 und Pin 2) bzw. der GND- Versorgung (X5: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls ist jeweils der Anschluss nur eines +24 V-Pins (Pin 1 oder Pin 2) und eines GND-Pins (Pin 3 oder Pin 4) erforderlich. -
Seite 13: Status Leds
S-DIAS ANALOG MISCHMODUL AM 442 Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 14: Beschriftungsfeld
AM 442 S-DIAS ANALOG MISCHMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 12 04.11.2020... -
Seite 15: Verdrahtung
S-DIAS ANALOG MISCHMODUL AM 442 Verdrahtung Anschlussbeispiel 04.11.2020 Seite 13... -
Seite 16: Hinweise
AM 442 S-DIAS ANALOG MISCHMODUL Hinweise Die vom Analogmodul erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. -
Seite 17: Anschluss Signalquelle
S-DIAS ANALOG MISCHMODUL AM 442 Anschluss Signalquelle 4.3.1 Anschluss eines 2-Leiter Sensors 4.3.2 Anschluss eines 3-Leiter Sensors 04.11.2020 Seite 15... -
Seite 18: Anschluss Bürde
AM 442 S-DIAS ANALOG MISCHMODUL Anschluss Bürde Seite 16 04.11.2020... -
Seite 19: Montage
S-DIAS ANALOG MISCHMODUL AM 442 Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander- gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Über die Erdungslasche auf der Rückseite der S-DIAS Module wird die Funktionserdverbindung vom... - Seite 20 AM 442 S-DIAS ANALOG MISCHMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 18 04.11.2020...
-
Seite 21: Adressierung
S-DIAS ANALOG MISCHMODUL AM 442 Adressierung Adress-Mapping Übersicht Adresse Größe Beschreibung (hex) (Byte) Zyklische Daten zur Firmware (mem – Adressbereich) 0000 Analogausgangswert 1: 0-20 mA (0-20000) 0002 Analogausgangswert 2: 0-20 mA (0-20000) 0004 Analogausgangswert 3: 0-20 mA (0-20000) 0006 Analogausgangswert 4: 0-20 mA (0-20000) Zyklische Daten zur HW-Klasse (mem –... - Seite 22 AM 442 S-DIAS ANALOG MISCHMODUL 0104 Info (Special-Purpose bzw. Statusbits) Bit 0 frei Bit 1 Bootloader/Update Request 0105 Reserve Standard Modus (Info-Register Bit 0 = 0) 0106 AI Konfiguration Bit 0-1 AI1 Cfg 0: 0-20mA 1: 4-20mA (Ab FW V1.10 entspricht die Untergrenze dem Wert in 0x112 in µA)
- Seite 23 S-DIAS ANALOG MISCHMODUL AM 442 SDO access (mem – Adressbereich) 0300 SDO Request 0380 SDO Response 04.11.2020 Seite 21...
-
Seite 24: Unterstützte Zykluszeiten
AM 442 S-DIAS ANALOG MISCHMODUL Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) V1.10 Zykluszeiten größer gleich 1 ms (in ms) V1.10 V1.10 Seite 22 04.11.2020... -
Seite 25: Hardwareklasse Am442
Hardwareklasse AM442 Hardwareklasse AM442 für das S-DIAS Analogmodul AM 442 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls AM 442 verwendet. Das Modul besitzt 4 analoge Eingänge 0-20 mA oder 4-20 mA und 4 analoge Ausgänge 0-20 mA oder 4-20 mA. Genauere Hardwareinformationen findet man in der Moduldokumentati- 04.11.2020... -
Seite 26: Allgemein
AM 442 S-DIAS ANALOG MISCHMODUL Allgemein Class State State Dieser Server zeigt den aktuellen Status der Hardwareklasse an. Device ID State Auf diesem Server wird die Device-ID des Hardwaremoduls angezeigt. FPGA Version State FPGA-Version des Modules im Format 16#XY (z.B. 16#10 = Version 1.0). -
Seite 27: Analoge Eingänge Und Ausgänge
S-DIAS ANALOG MISCHMODUL AM 442 Analoge Eingänge und Ausgänge AI[1-4] Config Property Einstellungen des analogen Eingangs [1-4]: AI[1-4] wird als Analogeingang verwendet (Bereich: 0 bis 20 mA). AI[1-4] wird als Analogeingang verwendet (Bereich: 4 bis 20 mA). AI[1-4] wird deaktiviert. -
Seite 28: Kabelbrucherkennung Und Messwertgrenzen
AM 442 S-DIAS ANALOG MISCHMODUL Kabelbrucherkennung und Messwertgrenzen Range Detec- State Erkennung untere Messgrenze (Kabelbrucherkennung) tion Bit 0 Kabelbruch am Eingang AI1 Bit 1 Kabelbruch am Eingang AI2 Bit 2 Kabelbruch am Eingang AI3 Bit 3 Kabelbruch am Eingang AI4 0-20 mA Modus: Die Grenze für den unteren Messbereich ist bei <... -
Seite 29: Änderungen Der Dokumentation
S-DIAS ANALOG MISCHMODUL AM 442 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 26.03.2015 3.2 Zu verwendende Steck- Anschlussvermögen erweitert verbinder 10.06.2015 2 auf 12 Bit ausgebessert 09.07.2015 1.5 Elektrische Anforderun- Elektrische Anforderungen geändert 21.01.2016 1.6 Sonstiges Normung geändert 18.02.2016... - Seite 30 AM 442 S-DIAS ANALOG MISCHMODUL 20.09.2018 3 Anschlussbelegung Merksatz hinzugefügt 14.11.2019 7 Unterstützte Zykluszeiten Kapitel hinzugefügt 29.07.2020 1.1 Spezifikation analoge Messwert genauer spezifiziert Eingänge 6.1 Adress-Mapping Über- Bei 0106 1: etwas dazugefügt + 0112 neu eingefügt sicht 08.09.2020 8 Hardwareklasse AM442 Kapitel hinzugefügt...
