- Seite 1 AI 040 S-DIAS Analog Eingangsmodul Erstellungsdatum: 16.01.2015 Versionsdatum: 28.02.2020 Artikelnummer: 20-009-040-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...

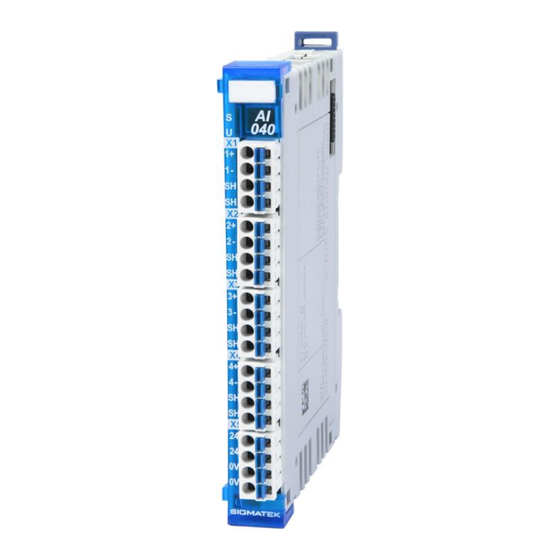

- Seite 3 S-DIAS ANALOG EINGANGSMODUL AI 040 S-DIAS Analog Eingangsmodul AI 040 mit 4 Eingängen für Schwingungssensoren mit IEPE-Schnittstelle Das S-DIAS Analog Eingangsmodul AI 040 besitzt vier unabhängig voneinander einstellbare Konstantstromquellen wandelt Sensorsignale mit einer Auflösung von 16 Bit in einem weiten Frequenz- bereich.
-
Seite 4: Inhaltsverzeichnis
AI 040 S-DIAS ANALOG EINGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation IEPE-Schnittstelle ..........4 Eingangsfilter Hardware .............. 5 Spezifikation Software Bandpassfilter ........6 Messung und Busübertragung ........... 6 Spezifikation Spannungsversorgung ......... 7 Elektrische Anforderungen............7 Sonstiges ..................9 Umgebungsbedingungen ............9 Mechanische Abmessungen ..........10... - Seite 5 S-DIAS ANALOG EINGANGSMODUL AI 040 Adress-Mapping Übersicht ............20 Detailliertes Adress-Mapping ............ 20 Unterstützte Zykluszeiten ............. 23 Zykluszeiten unterhalb von 1 ms (in µs) ........23 Zykluszeiten größer gleich 1 ms (in ms) ........23 28.02.2020 Seite 3...
-
Seite 6: Technische Daten
AI 040 S-DIAS ANALOG EINGANGSMODUL Technische Daten Spezifikation IEPE-Schnittstelle Anzahl der Kanäle Messbereiche ±5,500 V ±2,750 V ±1,375 V ±0,688 V ±0,344 V ±0,172 V Einstellbare Verstärkungen Messwert ±30000 Bei offenem / kurzgeschlossenem Eingang liefert die Hardwareklasse -2147483632. Auflösung AD-Wandler 16 Bit ≥... -
Seite 7: Eingangsfilter Hardware
S-DIAS ANALOG EINGANGSMODUL AI 040 Eingangsfilter Hardware 28.02.2020 Seite 5... -
Seite 8: Spezifikation Software Bandpassfilter
AI 040 S-DIAS ANALOG EINGANGSMODUL Spezifikation Software Bandpassfilter Untere Grenzfrequenz einstellbar (min. 0,1 Hz) Obere Grenzfrequenz einstellbar (max. 10 kHz) Verarbeitete Messwerte pro konfigurierbar Zyklus Ausgabeparameter Mittelwert Minimalwert Maximalwert Zeitstempel Minimalwert Zeitstempel Maximalwert Der Filterblock kann für jeden Kanal und auch mehrmals pro Kanal verwendet werden. -
Seite 9: Spezifikation Spannungsversorgung
S-DIAS ANALOG EINGANGSMODUL AI 040 Spezifikation Spannungsversorgung Einstellbare Stromstärken 0, 4, 8, 12 mA für jeden Kanal separat einstellbar Einstellgenauigkeit maximal ±5 % Versorgungsspannung +18-30 V DC Stromaufnahme typisch 20 mA zzgl. eingestellte Konstantströme Sensorspannung bei 12 mA minimal 18,5 V... - Seite 10 AI 040 S-DIAS ANALOG EINGANGSMODUL Seite 8 28.02.2020...
-
Seite 11: Sonstiges
S-DIAS ANALOG EINGANGSMODUL AI 040 Sonstiges Artikelnummer 20-009-040 Hardwareversion Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 12: Mechanische Abmessungen
AI 040 S-DIAS ANALOG EINGANGSMODUL Mechanische Abmessungen Seite 10 28.02.2020... -
Seite 13: Anschlussbelegung
S-DIAS ANALOG EINGANGSMODUL AI 040 Anschlussbelegung Die Anschlüsse der +24 V-Versorgung (X5: Pin 1 und Pin 2) bzw. der GND- Versorgung (X5: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls ist jeweils der Anschluss nur eines +24 V-Pins (Pin 1 oder Pin 2) und eines GND-Pins (Pin 3 oder Pin 4) erforderlich. -
Seite 14: Status Leds
AI 040 S-DIAS ANALOG EINGANGSMODUL Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 15: Zu Verwendende Steckverbinder
S-DIAS ANALOG EINGANGSMODUL AI 040 Zu verwendende Steckverbinder Steckverbinder: X1-X5: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschallver- schweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte Leiterquerschnitt starr:... -
Seite 16: Beschriftungsfeld
AI 040 S-DIAS ANALOG EINGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 14 28.02.2020... -
Seite 17: Verdrahtung
S-DIAS ANALOG EINGANGSMODUL AI 040 Verdrahtung Anschlussbeispiel 28.02.2020 Seite 15... -
Seite 18: Hinweise
AI 040 S-DIAS ANALOG EINGANGSMODUL Hinweise Die vom Analogmodul erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. -
Seite 19: Prinzipschaltbild
S-DIAS ANALOG EINGANGSMODUL AI 040 Prinzipschaltbild 28.02.2020 Seite 17... -
Seite 20: Montage
AI 040 S-DIAS ANALOG EINGANGSMODUL Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander- gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Es ist nur die waagrechte Einbaulage (Modulbezeichnung oben) mit ausreichend Abstand der Lüf-... - Seite 21 S-DIAS ANALOG EINGANGSMODUL AI 040 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 28.02.2020 Seite 19...
-
Seite 22: Adressierung
AI 040 S-DIAS ANALOG EINGANGSMODUL Adressierung Adress-Mapping Übersicht Adresse Größe Device ID Beschreibung Softwarezugriff (hex) (Byte) (hex) Control 0000 0138 SPI Master 0140 0E07 S-DIAS Sync Generator 0180 0907 S-DIAS Konfigurationsregister Memory 0000 123D Register Data FiFo 0240 0A42 Kalibrierung... - Seite 23 S-DIAS ANALOG EINGANGSMODUL AI 040 0201 DC OK Register Bit 0 DC 5 V ok Bit 1 DC 24 V ok Bit 2 DC 5 V not ok latched Bit 3 DC 24 V not ok latched Bit 7-4 Reserviert 0202 Hardware Status Register Kanäle...
- Seite 24 AI 040 S-DIAS ANALOG EINGANGSMODUL 0208 Hardware Kontrollregister Kanal 2 Bit 0-2 Stromverstärkung Bit 3 Reserviert Bit 4-5 Konstantstromquelle Bit 6-7 Reserviert 0209 Hardware Kontrollregister Kanal 3 Bit 0-2 Stromverstärkung Bit 3 Reserviert Bit 4-5 Konstantstromquelle Bit 6-7 Reserviert 020A...
-
Seite 25: Unterstützte Zykluszeiten
S-DIAS ANALOG EINGANGSMODUL AI 040 Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt 28.02.2020 Seite 23... -
Seite 26: Änderungen Der Dokumentation
AI 040 S-DIAS ANALOG EINGANGSMODUL Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 30.01.2015 4.2 Hinweise Merksatz bezüglich An- und Abstecken des S-DIAS Moduls unter Spannung hinzugefügt 26.03.2015 3.2 Zu verwendende Steck- Anschlussvermögen erweitert verbinder 30.03.2015 1.1 Spezifikation IEPE- Messbereiche, einstellbare Verstärkung, Messwert,...
