- Seite 1 AM 222 S-DIAS Analog Mischmodul Betriebsanleitung Erstellungsdatum: 20.03.2015 Versionsdatum: 22.11.2023 Artikelnummer: 20-017-222-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...

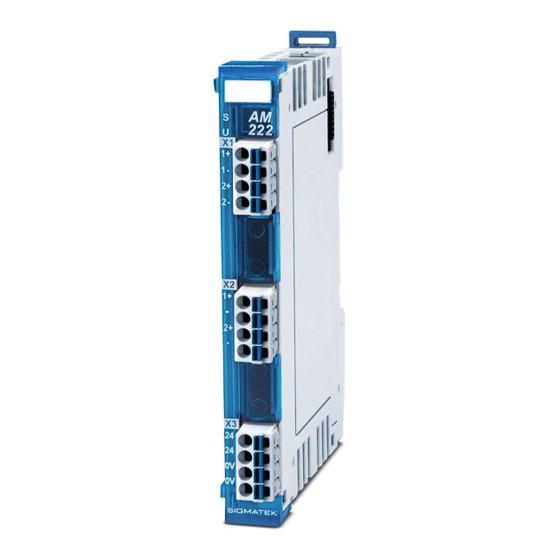

- Seite 3 AM 222 mit 2 Stromeingängen 2 Stromausgängen Das S-DIAS Analog-Mischmodul AM 222 besitzt zwei Stromeingänge 0-20 mA bzw. 4-20 mA mit 16 Bit Auflösung und zwei Stromausgänge 0-20 mA bzw. 4-20 mA mit 12 Bit Auflösung. Die Spannungsversor- gung für die Stromeingänge und Stromausgänge wird auf Unterspan- nung überwacht.
-
Seite 4: Inhaltsverzeichnis
AM 222 S-DIAS ANALOG MISCHMODUL Inhaltsverzeichnis Einleitung ................5 Zielgruppe/Zweck dieser Betriebsanleitung ......5 Wichtige und referenzierende Dokumentationen ...... 5 Lieferumfang ................. 5 Grundlegende Sicherheitshinweise ........6 Verwendete Symbole ..............6 Haftungsausschluss ..............7 Allgemeine Sicherheitshinweise ..........8 Software/Schulung ..............10 Normen und Richtlinien ............11... - Seite 5 S-DIAS ANALOG MISCHMODUL AM 222 Umgebungsbedingungen ............17 Mechanische Abmessungen ..........18 Anschlussbelegung .............. 19 Status LEDs ................. 20 Zu verwendende Steckverbinder ..........20 Beschriftungsfeld ............... 21 Verdrahtung ................22 Anschlussbeispiel ..............22 Hinweise ..................23 Anschluss Signalquelle ............. 24 Anschluss Bürde ................
- Seite 6 AM 222 S-DIAS ANALOG MISCHMODUL 14 Adressierung ................30 14.1 Adress-Mapping Übersicht ............30 15 Unterstützte Zykluszeiten .............32 15.1 Zykluszeiten unterhalb von 1 ms (in µs) ........32 15.2 Zykluszeiten größer gleich 1 ms (in ms) ........32 16 Hardwareklasse AM222 ............33 16.1...
-
Seite 7: Einleitung
Bei Fragen steht Ihnen natürlich auch gerne unser Support-Team zur Verfügung. Notfalltelefon sowie Geschäftszeiten entnehmen Sie bitte unserer Website. Wichtige und referenzierende Dokumentationen Dieses und weitere Dokumente können Sie über unsere Website bzw. über den Support beziehen. Lieferumfang 1x AM 222 22.11.2023 Seite 5... -
Seite 8: Grundlegende Sicherheitshinweise
AM 222 S-DIAS ANALOG MISCHMODUL Grundlegende Sicherheitshinweise Verwendete Symbole Für die in den einschlägigen Anwenderdokumentationen verwendeten Warn-, Gefahren- und Informationshinweise werden folgende Symbole verwendet: GEFAHR Gefahr bedeutet, dass der Tod oder schwere Verletzungen eintreten, wenn die angegebenen Maßnahmen nicht getroffen werden. -
Seite 9: Haftungsausschluss
Bitte lesen Sie vor jeder Handhabung eines Produktes die dazu gehö- rigen Dokumente und diese Betriebsanleitung gründlich durch. Für Schäden, die aufgrund einer Nichtbeachtung dieser Anleitun- gen oder der jeweiligen Vorschriften entstehen, übernimmt die Fa. SIGMATEK GmbH & Co KG keine Haftung. 22.11.2023 Seite 7... -
Seite 10: Allgemeine Sicherheitshinweise
Im Hinblick auf die mit der Nutzung der Maschine verbundenen Si- cherheits- und Gesundheitsschutzanforderungen muss der Hersteller, bevor eine Inverkehrbringung einer Maschine erfolgt, eine Risikobeur- teilung gemäß Maschinenrichtlinie 2006/42/EG durchführen. Betreiben Sie das Gerät nur mit von SIGMATEK dafür freigegebenen Geräten und Zubehör. Seite 8 22.11.2023... - Seite 11 S-DIAS ANALOG MISCHMODUL AM 222 VORSICHT Behandeln Sie das Gerät mit Sorgfalt und lassen Sie es nicht fallen. Fremdkörper und Flüssigkeiten dürfen nicht ins Geräteinnere gelan- gen. Das Gerät darf nicht geöffnet werden! Bei nicht bestimmungsgemäßer Funktion oder bei Beschädigungen, die Gefährdungen hervorrufen können, ist das Gerät zu ersetzen!
-
Seite 12: Software/Schulung
AM 222 S-DIAS ANALOG MISCHMODUL Software/Schulung Die Applikation wird mit der Software LASAL CLASS 2 und LASAL SCREEN Editor erstellt. Es werden Schulungen für die LASAL-Entwicklungsumgebung angeboten, mit der Sie das Produkt konfigurieren können. Informationen über Schulungstermine finden Sie auf unserer Website. -
Seite 13: Normen Und Richtlinien
Richtlinien Das Produkt wurde in Übereinstimmung mit den Richtlinien der Europäischen Union kon- struiert und auf Konformität geprüft. 3.1.1 EU-Konformitätserklärung EU-Konformitätserklärung Das Produkt AM 222 ist konform mit folgenden europäischen Richtlinien: • 2014/35/EU Niederspannungsrichtlinie • 2014/30/EU Elektromagnetische Verträglichkeit (EMV-Richtlinie) •... -
Seite 14: Typenschild
AM 222 S-DIAS ANALOG MISCHMODUL Typenschild HW: Hardwareversion SW: Softwareversion Seite 12 22.11.2023... -
Seite 15: Technische Daten
S-DIAS ANALOG MISCHMODUL AM 222 Technische Daten Spezifikation analoge Eingänge Anzahl der Kanäle Messbereich 0-20 mA 4-20 mA Messwert 0-20.000 4.000-20.000 Bei offenem / kurzgeschlossenem Eingang liefert die Hardwareklasse -2147483632. Anm.: Ab FW V1.10 ist die Unter- grenze auf einen für alle Eingangs- kanäle gültigen Wert von 0-4000µA... -
Seite 16: Spezifikation Analoge Ausgänge
AM 222 S-DIAS ANALOG MISCHMODUL Spezifikation analoge Ausgänge Anzahl der Kanäle Ausgangsbereich 0-20 mA 4-20 mA Ausgabewert 0-20.000 4.000-20.000 Auflösung Strom 12 Bit (ca. 5 µA/LSB) Refreshzeit aller Kanäle 1 ms Einschwingzeit 50 µs + Bürde * kapazitive Last (63 % des Endwertes) 100 µs + 2*Bürde * kapazitive Last (86 % des Endwertes) -
Seite 17: Elektrische Anforderungen
S-DIAS ANALOG MISCHMODUL AM 222 Elektrische Anforderungen Externe Versorgung +24 V +18-30 V DC Stromaufnahme externe Versor- typisch 27 mA bei +18 V maximal 31 mA bei +18 V gung +24 V ohne Belastung der typisch 24 mA bei +24 V maximal 28 mA bei +24 V Analogausgänge... - Seite 18 AM 222 S-DIAS ANALOG MISCHMODUL Seite 16 22.11.2023...
-
Seite 19: Sonstiges
S-DIAS ANALOG MISCHMODUL AM 222 Sonstiges Artikelnummer 20-017-222 sNormung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 20: Mechanische Abmessungen
AM 222 S-DIAS ANALOG MISCHMODUL Mechanische Abmessungen Seite 18 22.11.2023... -
Seite 21: Anschlussbelegung
S-DIAS ANALOG MISCHMODUL AM 222 Anschlussbelegung INFORMATION Die Anschlüsse der +24 V-Versorgung (X5: Pin 1 und Pin 2) bzw. der GND-Versorgung (X5: Pin 3 und Pin 4) sind intern gebrückt. Zur Ver- sorgung des Moduls ist jeweils der Anschluss nur eines +24 V-Pins (Pin 1 oder Pin 2) und eines GND-Pins (Pin 3 oder Pin 4) erforderlich. -
Seite 22: Status Leds
AM 222 S-DIAS ANALOG MISCHMODUL Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 23: Beschriftungsfeld
S-DIAS ANALOG MISCHMODUL AM 222 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 22.11.2023 Seite 21... -
Seite 24: Verdrahtung
AM 222 S-DIAS ANALOG MISCHMODUL Verdrahtung Anschlussbeispiel Seite 22 22.11.2023... -
Seite 25: Hinweise
S-DIAS ANALOG MISCHMODUL AM 222 Hinweise Die vom Analogmodul erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. -
Seite 26: Anschluss Signalquelle
AM 222 S-DIAS ANALOG MISCHMODUL Anschluss Signalquelle Anschluss Bürde Seite 24 22.11.2023... -
Seite 27: Montage/Installation
S-DIAS ANALOG MISCHMODUL AM 222 Montage/Installation Lieferumfang prüfen Überprüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. Siehe dazu Kapi- tel 1.3 Lieferumfang. INFORMATION Prüfen Sie bei Erhalt und vor dem Erstgebrauch das Gerät auf Be- schädigungen. Ist das Gerät beschädigt, kontaktieren Sie unseren Kundendienst und installieren Sie es nicht in Ihr System. -
Seite 28: Einbau
AM 222 S-DIAS ANALOG MISCHMODUL Einbau Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander- gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Über die Erdungslasche auf der Rückseite der S-DIAS Module wird die Funktionserdverbindung vom... - Seite 29 S-DIAS ANALOG MISCHMODUL AM 222 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 22.11.2023 Seite 27...
-
Seite 30: Transport/Lagerung
AM 222 S-DIAS ANALOG MISCHMODUL 10 Transport/Lagerung INFORMATION Bei diesem Gerät handelt es sich um sensible Elektronik. Vermeiden Sie deshalb beim Transport, sowie während der Lagerung, große me- chanische Belastungen. Für Lagerung und Transport sind dieselben Werte für Feuchtigkeit und Erschütterung (Schock, Vibration) einzuhalten wie während des Be-... -
Seite 31: Instandhaltung
S-DIAS ANALOG MISCHMODUL AM 222 12 Instandhaltung INFORMATION Beachten Sie bei der Instandhaltung sowie bei der Wartung die Si- cherheitshinweise aus Kapitel 2. 12.1 Wartung Dieses Produkt wurde für den wartungsarmen Betrieb konstruiert. 12.2 Reparaturen INFORMATION Senden Sie das Gerät im Falle eines Defektes/einer Reparatur zu- sammen mit einer ausführlichen Fehlerbeschreibung an die zu Beginn... -
Seite 32: Adressierung
AM 222 S-DIAS ANALOG MISCHMODUL 14 Adressierung 14.1 Adress-Mapping Übersicht Adresse Größe Beschreibung (hex) (Byte) Zyklische Daten zur Firmware (mem – Adressbereich) 0000 Analogausgangswert 1: 0-20 mA (0-20000) 0002 Analogausgangswert 2: 0-20 mA (0-20000) Zyklische Daten zur HW-Klasse (mem – Adressbereich) - Seite 33 S-DIAS ANALOG MISCHMODUL AM 222 Standard Modus (Info-Register Bit 0 = 0) 0106 AI Konfiguration Bit 0-1 AI1 Cfg 0: 0-20mA 1: 4-20mA (Ab FW V1.10 entspricht die Untergrenze dem Wert in 0x112 in µA) 2: Analogwert = Rohwert 3: Eingang deaktiviert...
-
Seite 34: Unterstützte Zykluszeiten
AM 222 S-DIAS ANALOG MISCHMODUL 15 Unterstützte Zykluszeiten 15.1 Zykluszeiten unterhalb von 1 ms (in µs) V1.10 15.2 Zykluszeiten größer gleich 1 ms (in ms) V1.10 V1.10 Seite 32 22.11.2023... -
Seite 35: Hardwareklasse Am222
16 Hardwareklasse AM222 Hardwareklasse AM222 für das S-DIAS Analogmodul AM 222 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls AM 222 verwendet. Das Modul besitzt 2 analoge Eingänge 0-20 mA oder 4-20 mA und 2 analoge Ausgänge 0-20 mA oder 4-20 mA. Genauere Hardwareinformationen findet man in der Moduldokumentati- 22.11.2023... -
Seite 36: Allgemein
AM 222 S-DIAS ANALOG MISCHMODUL 16.1 Allgemein Class State State Dieser Server zeigt den aktuellen Status der Hardwareklasse an. Device ID State Auf diesem Server wird die Device-ID des Hardwaremoduls angezeigt. FPGA Version State FPGA-Version des Modules im Format 16#XY (z.B. 16#10 = Version 1.0). -
Seite 37: Analoge Eingänge Und Ausgänge
S-DIAS ANALOG MISCHMODUL AM 222 16.2 Analoge Eingänge und Ausgänge AI[1-2] Config Property Einstellungen des analogen Eingangs [1-2]: AI[1-2] wird als Analogeingang verwendet (Bereich: 0 bis 20 mA). AI[1-2] wird als Analogeingang verwendet (Bereich: 4 bis 20 mA). AI[1-2] wird deaktiviert... -
Seite 38: Kabelbrucherkennung Und Messwertgrenzen
AM 222 S-DIAS ANALOG MISCHMODUL 16.3 Kabelbrucherkennung und Messwertgrenzen Range Detec- State Erkennung untere Messgrenze (Kabelbrucherkennung) tion Bit 0 Kabelbruch am Eingang AI1 Bit 1 Kabelbruch am Eingang AI2 0-20 mA Modus: Die Grenze für den unteren Messbereich ist bei < -0,25 mA. -
Seite 39: Änderungen Der Dokumentation
S-DIAS ANALOG MISCHMODUL AM 222 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 26.03.2015 2.2 Zu verwendende Steck- Anschlussvermögen erweitert verbinder 09.07.2015 1.5 Elektrische Anforderun- Elektrische Anforderungen geändert 20.01.2016 1.6 Sonstiges Normung geändert 25.01.2016 1.5 Elektrische Anforderun- Grafik eingefügt 09.03.2016... - Seite 40 AM 222 S-DIAS ANALOG MISCHMODUL 08.09.2020 8 Hardwareklasse AM222 Kapitel hinzugefügt 04.11.2020 5 Montage Ergänzung Funktionserdverbindung 26.07.2023 Dokument Allgemeine Kapitel ergänzt, Design 22.11.2023 5.1 Spezifikation analoge Maximal zulässiger Eingangsstrom hinzugefügt Eingänge Seite 38 22.11.2023...
