- Seite 1 AM 222 S-DIAS Analog Mischmodul Erstellungsdatum: 20.03.2015 Versionsdatum: 14.11.2019 Artikelnummer: 20-017-222-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...

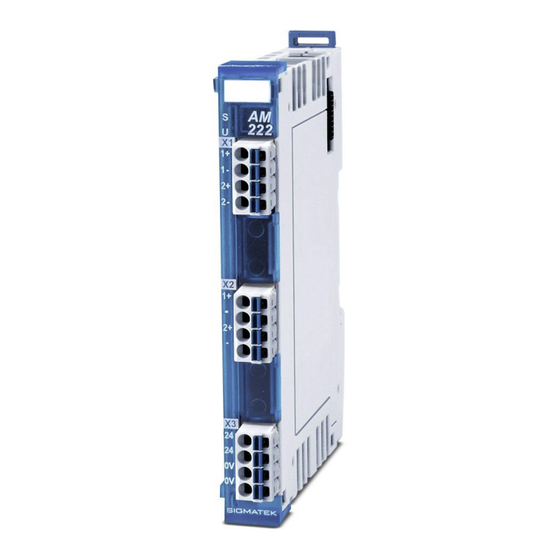

- Seite 3 AM 222 mit 2 Stromeingängen 2 Stromausgängen Das S-DIAS Analog-Mischmodul AM 222 besitzt zwei Stromeingänge 0-20 mA bzw. 4-20 mA mit 16 Bit Auflösung und zwei Stromausgänge 0-20 mA bzw. 4-20 mA mit 12 Bit Auflösung. Die Spannungsversor- gung für die Stromeingänge und Stromausgänge wird auf Unterspan- nung überwacht.
-
Seite 4: Inhaltsverzeichnis
AM 222 S-DIAS ANALOG MISCHMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation analoge Eingänge ..........4 Spezifikation analoge Ausgänge ..........5 Spezifikation Spannungsversorgung für analoge Ein- und Ausgänge..................5 Spannungsüberwachung externe +24 V-Versogung ....5 Elektrische Anforderungen............6 Sonstiges ..................8 Umgebungsbedingungen ............ - Seite 5 S-DIAS ANALOG MISCHMODUL AM 222 Adress-Mapping Übersicht ............18 Unterstützte Zykluszeiten ............. 20 Zykluszeiten unterhalb von 1 ms (in µs) ........20 Zykluszeiten größer gleich 1 ms (in ms) ........20 14.11.2019 Seite 3...
-
Seite 6: Technische Daten
AM 222 S-DIAS ANALOG MISCHMODUL Technische Daten Spezifikation analoge Eingänge Anzahl der Kanäle Messbereich 0-20 mA 4-20 mA Messwert 0-20.000 4.000-20.000 Bei offenem / kurzgeschlossenem Eingang liefert die Hardwareklasse -2147483632. Eingangsart Differenzeingang Auflösung Strom 16 Bit (ca. 0,3 µA/LSB) Wandlungszeit aller Kanäle... -
Seite 7: Spezifikation Analoge Ausgänge
S-DIAS ANALOG MISCHMODUL AM 222 Spezifikation analoge Ausgänge Anzahl der Kanäle Ausgangsbereich 0-20 mA 4-20 mA Ausgabewert 0-20.000 4.000-20.000 Auflösung Strom 12 Bit (ca. 5 µA/LSB) Refreshzeit aller Kanäle 1 ms Einschwingzeit 50 µs + Bürde * kapazitive Last (63 % des Endwertes) 100 µs + 2*Bürde * kapazitive Last (86 % des Endwertes) -
Seite 8: Elektrische Anforderungen
AM 222 S-DIAS ANALOG MISCHMODUL Elektrische Anforderungen Externe Versorgung +24 V +18-30 V DC Stromaufnahme externe Versor- typisch 27 mA bei +18 V maximal 31 mA bei +18 V gung +24 V ohne Belastung der typisch 24 mA bei +24 V maximal 28 mA bei +24 V Analogausgänge... - Seite 9 S-DIAS ANALOG MISCHMODUL AM 222 14.11.2019 Seite 7...
-
Seite 10: Sonstiges
AM 222 S-DIAS ANALOG MISCHMODUL Sonstiges Artikelnummer 20-017-222 Hardwareversion Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 11: Mechanische Abmessungen
S-DIAS ANALOG MISCHMODUL AM 222 Mechanische Abmessungen 14.11.2019 Seite 9... -
Seite 12: Anschlussbelegung
AM 222 S-DIAS ANALOG MISCHMODUL Anschlussbelegung Die Anschlüsse der +24 V-Versorgung (X3: Pin 1 und Pin 2) bzw. der GND- Versorgung (X3: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls ist jeweils der Anschluss nur eines +24 V-Pins (Pin 1 oder Pin 2) und eines GND-Pins (Pin 3 oder Pin 4) erforderlich. -
Seite 13: Status Leds
S-DIAS ANALOG MISCHMODUL AM 222 Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 14: Beschriftungsfeld
AM 222 S-DIAS ANALOG MISCHMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 12 14.11.2019... -
Seite 15: Verdrahtung
S-DIAS ANALOG MISCHMODUL AM 222 Verdrahtung Anschlussbeispiel 14.11.2019 Seite 13... -
Seite 16: Hinweise
AM 222 S-DIAS ANALOG MISCHMODUL Hinweise Die vom Analogmodul erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. -
Seite 17: Anschluss Signalquelle
S-DIAS ANALOG MISCHMODUL AM 222 Anschluss Signalquelle Anschluss Bürde 14.11.2019 Seite 15... -
Seite 18: Montage
AM 222 S-DIAS ANALOG MISCHMODUL Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander- gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Es ist nur die waagrechte Einbaulage (Modulbezeichnung oben) mit ausreichend Abstand der Lüf-... - Seite 19 S-DIAS ANALOG MISCHMODUL AM 222 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 14.11.2019 Seite 17...
-
Seite 20: Adressierung
AM 222 S-DIAS ANALOG MISCHMODUL Adressierung Adress-Mapping Übersicht Adresse Größe Beschreibung (hex) (Byte) Zyklische Daten zur Firmware (mem – Adressbereich) 0000 Analogausgangswert 1: 0-20 mA (0-20000) 0002 Analogausgangswert 2: 0-20 mA (0-20000) Zyklische Daten zur HW-Klasse (mem – Adressbereich) Status... - Seite 21 S-DIAS ANALOG MISCHMODUL AM 222 Standard Modus (Info-Register Bit 0 = 0) 0106 AI Konfiguration Bit 0-1 AI1 Cfg 0: 0-20mA 1: 4-20mA 2: Analogwert = Rohwert 3: Eingang deaktiviert Bit 2-3 AI2 Cfg Bit 4-5 immer auf 3 setzen...
-
Seite 22: Unterstützte Zykluszeiten
AM 222 S-DIAS ANALOG MISCHMODUL Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) V1.10 Zykluszeiten größer gleich 1 ms (in ms) V1.10 V1.10 Seite 20 14.11.2019... -
Seite 23: Änderungen Der Dokumentation
S-DIAS ANALOG MISCHMODUL AM 222 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 26.03.2015 2.2 Zu verwendende Steck- Anschlussvermögen erweitert verbinder 09.07.2015 1.5 Elektrische Anforderun- Elektrische Anforderungen geändert 20.01.2016 1.6 Sonstiges Normung geändert 25.01.2016 1.5 Elektrische Anforderun- Grafik eingefügt 09.03.2016... - Seite 24 AM 222 S-DIAS ANALOG MISCHMODUL Seite 22 14.11.2019...
