- Seite 1 AI 023 S-DIAS Analog Eingangsmodul Betriebsanleitung Erstellungsdatum: 18.05.2020 Versionsdatum: 18.05.2020 Artikelnummer: 20-009-023-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Analog Eingangsmodul

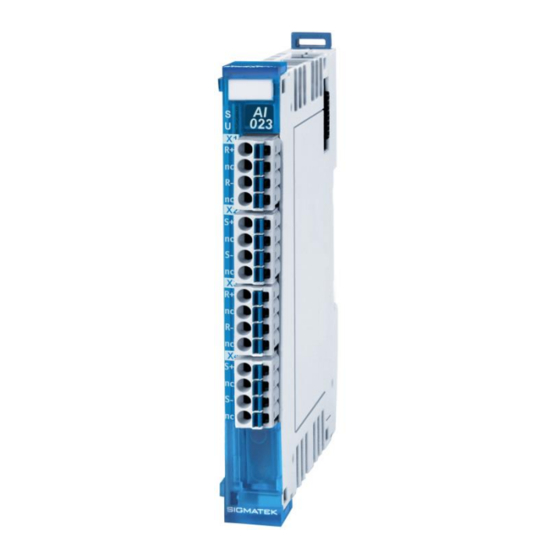

S-DIAS ANALOG EINGANGSMODUL AI 023 S-DIAS Analog Eingangsmodul AI 023 mit 2 Widerstands- bzw. Temperatureingängen Das S-DIAS Analog Eingangsmodul AI 023 besitzt zwei Widerstands- eingänge fünf einstellbaren Messbereichen 0-250 Ω, 0-500 Ω, 0-1000 Ω, 0-2500 Ω und 0-5000 Ω. Als Temperatur- fühler werden PT100, PT1000, NI100, NI1000 und verschiedene KTY-... -
Seite 4: Inhaltsverzeichnis
AI 023 S-DIAS ANALOG EINGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation analoge Eingänge Widerstand/Temperatur ..4 Messbereiche ................4 1.2.1 Messbereiche Widerstandseingänge ........... 4 1.2.2 Messbereiche Temperatureingänge ............ 5 Elektrische Anforderungen............5 Sonstiges ..................7 Umgebungsbedingungen ............7 Mechanische Abmessungen ..........8 Anschlussbelegung .............. - Seite 5 S-DIAS ANALOG EINGANGSMODUL AI 023 Adressierung ................. 18 Adress-Mapping Übersicht ............18 Detailliertes Adress-Mapping ............ 18 Unterstützte Zykluszeiten ............. 21 Zykluszeiten unterhalb von 1 ms (in µs) ........21 Zykluszeiten größer gleich 1 ms (in ms) ........21 18.05.2020 Seite 3...
-
Seite 6: Technische Daten
AI 023 S-DIAS ANALOG EINGANGSMODUL Technische Daten Spezifikation analoge Eingänge Widerstand/Temperatur Anzahl der Kanäle Messbereich siehe nachfolgende Tabelle Messbereiche Auflösung AD-Wandler 16 Bit Typischer Messstrom < 0,3 mA Wandlungszeit aller Kanäle 4 ms > 10 MΩ Eingangswiderstand Eingangsfilter Hardware 10 kHz, Tiefpass 2. Ordnung... -
Seite 7: Messbereiche Temperatureingänge
S-DIAS ANALOG EINGANGSMODUL AI 023 1.2.2 Messbereiche Temperatureingänge Temperaturbereich Widerstandsbereich Messwert 18,5-157,3 Ω -2000 … +1500 Pt100 -200 ... +150 °C 18,5-390,5 Ω Pt100 -200 ... +850 °C -2000 ... +8500 37,0-314,6 Ω Pt200 -200 ... +150 °C -2000 ... +1500 37,0-781,0 Ω... - Seite 8 AI 023 S-DIAS ANALOG EINGANGSMODUL Seite 6 18.05.2020...
-
Seite 9: Sonstiges
S-DIAS ANALOG EINGANGSMODUL AI 023 Sonstiges Artikelnummer 20-009-023 Hardwareversion Normung UL in Vorbereitung Approbationen Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Aufstellungshöhe über Meeres- 0-2000 m ohne Derating höhe > 2000 m mit Derating der maximalen Umgebungstemperatur um 0,5 °C pro... -
Seite 10: Mechanische Abmessungen
AI 023 S-DIAS ANALOG EINGANGSMODUL Mechanische Abmessungen Seite 8 18.05.2020... -
Seite 11: Anschlussbelegung
S-DIAS ANALOG EINGANGSMODUL AI 023 Anschlussbelegung 18.05.2020 Seite 9... -
Seite 12: Status Leds
AI 023 S-DIAS ANALOG EINGANGSMODUL Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 13: Beschriftungsfeld
S-DIAS ANALOG EINGANGSMODUL AI 023 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 18.05.2020 Seite 11... -
Seite 14: Verdrahtung
AI 023 S-DIAS ANALOG EINGANGSMODUL Verdrahtung Anschlussbeispiel Seite 12 18.05.2020... -
Seite 15: Hinweise
S-DIAS ANALOG EINGANGSMODUL AI 023 Hinweise Die vom Analogmodul erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. -
Seite 16: Anschlusstechnik
AI 023 S-DIAS ANALOG EINGANGSMODUL Anschlusstechnik 4.3.1 2-Leiter-Messung Die 2-Leiter-Messung bietet den Vorteil einer einfachen Verdrahtung. Es werden kurze Anschlussleitungen empfohlen. Der Widerstand der Anschlussleitungen verursacht hier einen Messfehler..Widerstand Anschlussleitung ... Widerstand Messfühler Seite 14 18.05.2020... -
Seite 17: 4-Leiter-Messung
S-DIAS ANALOG EINGANGSMODUL AI 023 4.3.2 4-Leiter-Messung Bei der 4-Leiter-Messung werden sowohl symmetrische als auch asymmetrische Wider- stände der Anschlussleitungen und Steckerübergangswiderstände überwacht und korrekt kompensiert. Dies erfolgt durch Erfassung des Messstroms und die Messung der Spannung über die zusätzlichen Senseleitungen des Messfühlers. Aus diesen beiden Werten wird modulintern der Widerstandswert des Messfühlers ermittelt. -
Seite 18: Montage
AI 023 S-DIAS ANALOG EINGANGSMODUL Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander- gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Es ist nur die waagrechte Einbaulage (Modulbezeichnung oben) mit ausreichend Abstand der Lüf-... - Seite 19 S-DIAS ANALOG EINGANGSMODUL AI 023 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 18.05.2020 Seite 17...
-
Seite 20: Adressierung
AI 023 S-DIAS ANALOG EINGANGSMODUL Adressierung Adress-Mapping Übersicht Adresse Größe Beschreibung (hex) (Byte) 0000 Zyklische Daten zur Firmware 0080 Zyklische Daten zur HW-Klasse 0100 CFG zur Firmware 0180 CFG/Version zur HW-Klasse 0300 SDO Request 0380 SDO Response Detailliertes Adress-Mapping Zyklische Daten zur Firmware (mem-Adressbereich) - Seite 21 S-DIAS ANALOG EINGANGSMODUL AI 023 Overrange Bit 0 Eingang AI1 Bit 1 Eingang AI2 008B Underrange Bit 4 Eingang AI1 Bit 5 Eingang AI2 008C Rohwert Analogeingang 1 008E Rohwert Analogeingang 2 0090 Rohwert Analogeingang 3 0092 Rohwert Analogeingang 4...
- Seite 22 AI 023 S-DIAS ANALOG EINGANGSMODUL Bit 0 = AI1: 0 → inaktiv, 1→ aktiv 0114 Bit 1 = AI2: 0 → inaktiv, 1→ aktiv 0115 Message Counter CFG/Version zur HW-Klasse (mem-Adressbereich) 0180 CRC16 0182 Länge der Daten 0184 Firmware Version...
-
Seite 23: Unterstützte Zykluszeiten
S-DIAS ANALOG EINGANGSMODUL AI 023 Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) V1.00 Zykluszeiten größer gleich 1 ms (in ms) V1.00 V1.00 18.05.2020 Seite 21... -
Seite 24: Änderungen Der Dokumentation
