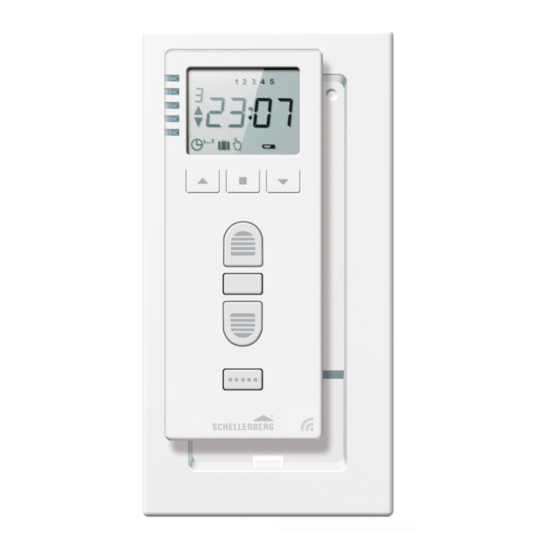

Funk-Zeitschaltuhr premium
De

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg premium

Inhaltszusammenfassung für schellenberg premium

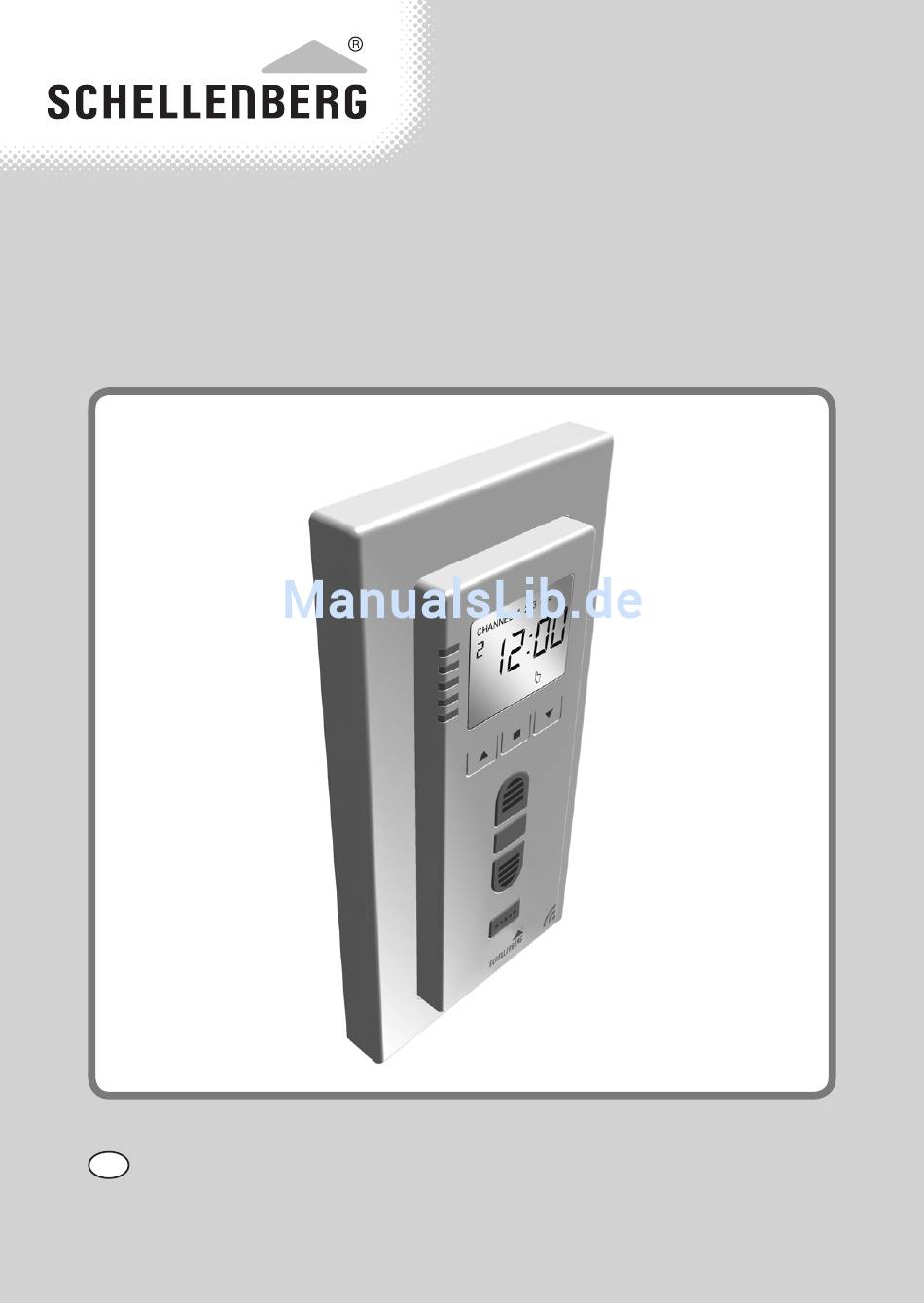

  • Seite 1 Funk-Zeitschaltuhr premium...
  • Seite 2 Urheberrechtlich geschützt, 2015, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

  • Seite 3: Inhaltsverzeichnis

    Zwischenlage setzen (optional) ..........Zwischenlage löschen ............Zwischenlage anfahren ............Endlage anfahren ..............Weitere Funk-Sender koppeln ..........Gekoppelte Funk-Zeitschaltuhr PREMIUM löschen ....Werkseinstellung (Rohrmotor) ..........Einstellung Uhrzeit und Datum ..........Manuell- und Automatikumschaltung ........Tages- und Wochenprogrammumschaltung ......Urlaubsfunktion / Zufallsfunktion ..........

  • Seite 4: Sicherheit Und Hinweise

    sIcherheIt UnD hInWeIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen.
  • Seite 5 Betriebs einsehbar sein. Es besteht Verletzungsgefahr. BestIMMUnGsGeMässe verWenDUnG Das Produkt ist ausschließlich für die dafür freigegebenen Funk- produkte der Firma Alfred Schellenberg GmbH ausgelegt. Die Rollladen- oder Markisenanlage und deren Teile müssen in einem einwandfreien Zustand sein. Mängel an der Anlage oder deren Teilen müssen vor dem Einbau des Produkts behoben...
  • Seite 6 Funk-Empfangsmodulen und Funk-Empfangsschaltern der Alfred Schellenberg GmbH. PrODUKt art.-nr. Funk-rohrmotor PreMIUM 20506, 20510, 20810,20820, 20840 Funk-rollladengurt-antrieb 22767 rOllODrIve 65 PreMIUM Funk-empfangsschalter 20030 Funk-empfangsmodul 20017 Funk-steckdose 20033 Die Funktionalität ist abhängig vom jeweiligen Produkt. Eine genaue Beschreibung finden Sie in der Anleitung der Produkte.

  • Seite 7: Ce-Erklärung Und Konformität

    ce-erKlärUnG UnD KOnFOrMItät Das Produkt erfüllt die geltenden Anforderungen europäischen und nationalen Richtlinien. Die Konformität wurde nachgewie- sen, die entsprechende EG-Konformitätserklärung liegt dem Produkt bei oder kann bei unserem Kundenservice angefordert werden. E-Mailadrese: service@schelenberg.de. 1999/5/EG (R&TTE) Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

  • Seite 8: Produktabbildung/Tastenerklärung/Display

    PrODUKtaBBIlDUnG / tastenerKlärUnG / DIsPlaY Display Menütaste set Bestätigt Menüeinstellungen Menütaste Minus Menüeinstellungen Menütaste Plus Menüeinstellungen leD Kanal 1 - 5 taste auffahrt Rollladen fährt aufwärts oder stoppt taste stopp Rollladen stoppt taste abfahrt Rollladen fährt abwärts oder stoppt taste Kanalwahl Zum Anwählen eines Beschreibung leDs bestimmten Kanals...

  • Seite 9: Beschreibung Display

    Beschreibung Display channel Zeigt den aktuellen Kanal an. Kanäle mit Kreis umrandet sind programmierte Kanäle. Wochentag Zeigt den aktuellen Wochentag an. 16 17 1 = Mo, 2 = Di, 3 = Mi, 4 = Do, 5 = Fr, 6 = Sa, 7 = So Symbole blinken bei...

  • Seite 11: Montage

    MOntaGe...
  • Seite 12 6,0 mm...

  • Seite 17: Rohrmotor: Adresse Zuweisen

    rOhrMOtOr: aDresse zUWeIsen 5 sec. Rohrmotor für 5 Sek. spannungsfrei schalten. Piep 230 v, 50 hz...
  • Seite 18 Piep 1-5x 1x = Rohrmotor 1 2x = Rohrmotor 2 3x = Rohrmotor 3 4x = Rohrmotor 4 5x = Rohrmotor 5 Bis zu 5 Rohrmotoren können pro Kanal angelernt werden. Jeder dieser Rohrmotoren muss eine eigene Adresse erhalten. Rohrmotor 1 = Adresse 1 Rohrmotor 2 = Adresse 2 Rohrmotor 3 = Adresse 3 Rohrmotor 4 = Adresse 4...

  • Seite 19: Programmiermodus Starten

    PrOGraMMIerMODUs starten Programmiertaste kurz drücken.

  • Seite 20: Kanalwahl

    KanalWahl 1-5x...

  • Seite 21: Funk-Zeitschaltuhr Premium Koppeln

    FUnK-zeItschaltUhr PreMIUM KOPPeln Anwahl Rohrmotor-Adresse. Taste Stopp so oft drücken, 1-5x bis sich der gewünschte Rohrmotor meldet. Piep 1-5x...
  • Seite 22 Schritt 15 und 16 in- nerhalb 4 Sekunden ausführen. Beide Tasten kurz gleich- Taste Stopp kurz zeitig drücken. drücken. Piep...

  • Seite 23: Drehrichtung Prüfen

    DrehrIchtUnG PrüFen...

  • Seite 24: Drehrichtung Ändern

    DrehrIchtUnG änDern Schritt 18 und 19 in- nerhalb 4 Sekunden ausführen. Beide Tasten kurz gleich- Taste Stopp kurz zeitig drücken. drücken. Piep...

  • Seite 25: Endlage Auffahrt Einstellen

    enDlaGe aUFFahrt eInstellen Tippbetrieb 100 % 90 %...
  • Seite 26 Beide Tasten kurz Taste Stopp kurz gleichzeitig drücken. drücken. Piep...

  • Seite 27: Endlage Abfahrt Einstellen

    enDlaGe aBFahrt eInstellen Tippbetrieb 90 % 100 %...
  • Seite 28 Beide Tasten kurz Taste Stopp kurz gleichzeitig drücken. drücken. Piep...

  • Seite 29: Programmiermodus Beenden

    PrOGraMMIerMODUs BeenDen Programmiertaste kurz drücken.

  • Seite 30: Zwischenlage Setzen (Optional)

    ( OPtIOnal ) Nur bei Rohrmotoren PREMIUM Art.-Nr.: 20810, 20820, 20840, 20506, 20510 z.B. 60 % Alle Rohrmotoren (1 – 5) pro Kanal erhalten die gleiche Zwischenlage und fahren entsprechend.
  • Seite 31 Beide Tasten kurz Taste Stopp kurz gleichzeitig drücken. drücken. Piep...

  • Seite 32: Zwischenlage Löschen

    zWIschenlaGe löschen 100 %...
  • Seite 33 Beide Tasten kurz Taste-Stop kurz gleichzeitig drücken. drücken. Piep...

  • Seite 34: Zwischenlage Anfahren

    zWIschenlaGe anFahren 60 %...

  • Seite 35: Endlage Anfahren

    enDlaGe anFahren 100 %...

  • Seite 36: Weitere Funk-Sender Koppeln

    WeItere FUnK-senDer KOPPeln Art.-Nr. Artikel 20030 Funk-Zeitschaltuhr 20032 Funk-Zeitschaltuhr Premium 20015/ Funk-Handsender 1 Kanal 20019 20016/ Funk-Handsender 20020 5 Kanal Programmiertaste kurz drücken.
  • Seite 37 1-5x 1-5x Auswahl zu über- Auswahl auf ge- tragender Kanal wünschten Kanal (Kanal 1-5)
  • Seite 38 sec.
  • Seite 39 Programmiertaste kurz drücken. Zwischen jedem Kopiervorgang mindestens 10 Sek. warten.

  • Seite 40: Gekoppelte Funk-Zeitschaltuhr Premium Löschen

    GeKOPPelte FUnK-zeItschaltUhr PreMIUM löschen Programmiertaste kurz drücken.
  • Seite 41 Anwahl Rohrmotor-Adresse. Taste Stopp so oft drücken, bis sich gewünschter Rohrmotor meldet. Piep Beide Tasten gleichzeitig kurz drücken.
  • Seite 42 Beide Tasten kurz gleichzeitig drücken. Piep Beide Tasten kurz gleichzeitig drücken.
  • Seite 43 Programmiertaste kurz drücken.

  • Seite 44: Werkseinstellung (Rohrmotor)

    WerKseInstellUnG (rOhrMOtOr) Nur bei Rohrmotoren PREMIUM Art.-Nr.: 20810, 20820, 20840, 20506, 20510 5 sec. Piep 230 v, 50 hz Alle Einstellungen ab Schritt 12 werden gelöscht. Erhalten bleiben die Rohrmotor-Adressen.
  • Seite 45 Programmiertaste kurz drücken.
  • Seite 46 Beide Tasten kurz gleichzeitig drücken. Beide Tasten kurz gleichzeitig drücken.
  • Seite 47 Beide Tasten kurz gleichzeitig drücken. Piep...
  • Seite 48 Beide Tasten kurz gleichzeitig drücken.

  • Seite 49: Einstellung Uhrzeit Und Datum

    eInstellUnG UhrzeIt UnD DatUM Nur im manuellen 4 sec Modus möglich! Siehe Schritt 73. z.B. 3x...
  • Seite 50 Einstellung Datum: tag...
  • Seite 51 Einstellung Datum: Monat Einstellung Datum: Jahr...

  • Seite 52: Manuell- Und Automatikumschaltung

    ManUell- UnD aUtOMatIKUMschaltUnG 1 sec. Aktiv: Automatik/ Aktiv: Manuell Tagesprogramm taGes- UnD WOchenPrOGraMMUMschaltUnG 2 sec. Aktiv: Tagesprogramm Aktiv: Wochenprogramm...

  • Seite 53: Urlaubsfunktion / Zufallsfunktion

    UrlaUBsFUnKtIOn / zUFallsFUnKtIOn 2 sec. Aktiv: Tagesprogramm/ Aktiv: Tagesprogramm/ Wochenprogramm mit Wochenprogramm Urlaubs-/ Zufallsfunktion astrOFUnKtIOn 2 sec. Aktiv: Tages- Aktiv: Tages- oder Wochenpro- oder Wochenprogramm gramm mit Astrofunktion...

  • Seite 54: Tagesprogramm Einstellen

    taGesPrOGraMM eInstellen 6 sec. Nur im Automatik- Modus möglich! Kanal für Tagesprogramm auswählen.
  • Seite 56 Schritte 81 bis 90 zur Programmierung der Kanäle 2–5.

  • Seite 57: Wochenprogramm Einstellen

    WOchenPrOGraMM eInstellen 6 Sek. Nur im Automatik- Modus möglich! achtung! Schalten Sie zuerst die Automatik auf Wo- chenprogramm um (Seite 52). Kanal für Wochenprogramm auswählen.
  • Seite 58 Möglichkeit 1: Diesen Schritt für jeden Wochentag wiederholen. Die kleine Ziffer steht für die Wochentage. Möglichkeit 2: (Seite 9) Kopieren der Einstellungen.
  • Seite 59 Kopieren der einstellungen (pro tag): Programmiert die Auffahrtszeit Erst die Stunden, dann die von Montag. Minuten bestätigen. Programmiert die Abfahrtszeit Abfahrtszeit bestätigen von Montag. und für die Tage 3 bis 7 wiederholen.

  • Seite 60: Programmierung Der Astrofunktion

    PrOGraMMIerUnG Der astrOFUnKtIOn 4 sec. Achtung! Nur im Die blinkende manuellen Modus Ziffer beschreibt möglich. die Zone des Brei- Siehe Schritt 73, tengrads auf der Seite 52. Europakarte. Die Astrofunktion gilt für alle zeitprogrammierten Kanäle.
  • Seite 61 Gewünschte Abweichung zur Astrozeit. 100. Max.: -1:59 h oder +1:59 h...
  • Seite 62 101. 102. Einstellung der auto- matischen Sommer- und Winterzeit. Su:01 = eingeschaltet 103. 104. Einstellung der auto- matischen Sommer-und Winterzeit. Su:00 = ausgeschaltet...

  • Seite 63: Werkseinstellung (Funk-Zeitschaltuhr Premium)

    WerKseInstellUnG (FUnK-zeItschaltUhr PreMIUM) 105. 106. 10 sec.
  • Seite 64 eUrOPaKarte Reykjavik Trondheim Helsinki Oslo Stockholm Tallinn Glasgow Riga Moskau Dublin Minsk London Berlin Warschau Kiev Prag Paris München Wien Zürich Budapest Mailand Belgrad Bucharest Marseille Lissabon Madrid Sofia Ankara Malaga Izmir Athen astrofunktion: Die Astrofunktion ist für die Abendschlie- ßung und folgt dem Sonnenuntergang im Jahresverlauf.
  • Seite 65 BreItenGraD zOne 35° 40° 45° 50° 55° 60° 65° zOne lanD Pt, es, It, al, KO, Gr, tr Fr, ch, It, sI, hr, Ba, hU, rs, rO, Me, KO, BG, tr GB, Fr, Be, nl, De, ch, at, cz, Pl, sK, hU, Ua, MD, rO, rU GB, nl, De, DK, nO, se, Pl, lt, lv, Wr, Ua, rU GB, nO, se, FI, lv, ee, rU...
  • Seite 68 Kunden-service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. alfred schellenberg Gmbh erreichbarkeit: An den Weiden 31 Mo - Fr: 7.30 Uhr - 21.00 Uhr 57078 Siegen 8.00 Uhr - 14.00 Uhr service@schellenberg.de...
